Вентфасад с глиняной терракотой

Вентилируемый фасад с глиняной терракотой на алюминиевой подсистеме REVENTAL – это сочетание натуральной керамики, негорючести НГ и сертифицированной несущей конструкции с ресурсом не менее 50 лет. Терракотовые панели формируют выразительный, «теплый» фасад, а подсистема из сплава 6060 обеспечивает прочность, сейсмостойкость и соответствие требованиям норм к навесным фасадам с воздушным зазором.

Преимущества терракотовых панелей во вентфасаде

Терракотовые панели изготавливаются из очищенной глины методом экструзии и высокотемпературного обжига, поэтому обладают высокой прочностью, стабильной геометрией и характерным натуральным цветом, который не выгорает десятилетиями. Благодаря полой структуре внутри и точному контролю размеров терракота подходит как для строгих деловых фасадов, так и для сложных архитектурных композиций с рустами, волнами и профилированными элементами.

• Натуральный внешний вид и широкий спектр оттенков: от классических терракотовых и песочных до графитовых и почти черных тонов.
• Устойчивость к перепадам температур и атмосферным воздействиям, сохранение декоративных свойств более 50–100 лет при правильном монтаже.
• Низкое водопоглощение (обычно 3–5%), что снижает риск высолов, разрушения при замораживании и упрощает эксплуатацию.
• Негорючесть материала и отсутствие выделения токсичных веществ при воздействии высоких температур.
• Экологичность: панели производятся из натуральной глины, не содержат вредных добавок и подлежат вторичной переработке.

Подсистема REVENTAL для терракоты

Глиняная терракота крепится на алюминиевую подсистему REVENTAL, которая соответствует требованиям национальных норм к навесным фасадам с воздушным зазором и имеет подтвержденную сейсмостойкость до 9 баллов. Подсистема выпускается в виде классической П‑образной системы HIS и L/T‑профильной системы RLS, а также в вариантах с межэтажным креплением, что позволяет адаптировать решение под любой архитектурный проект.

• Основной материал подсистемы – низкокоррозионный алюминиевый сплав 6060 в состоянии Т6, обеспечивающий ресурс не менее 50 лет во всех климатических зонах.
• Номенклатура кронштейнов HIS и RLS (S, M, L, XL) позволяет подобрать вылет и несущую способность с учетом веса терракотных панелей и высоты здания.
• Под терракотовые панели используется та же расчетная методика, что и для керамогранита и клинкера, с учетом ветровых, весовых и сейсмических нагрузок.
• Для терракоты применяются скрытые элементы крепления и специальные профили, обеспечивающие надежную фиксацию панелей и сохранение ровной фасадной плоскости.

Технические особенности терракотовых панелей

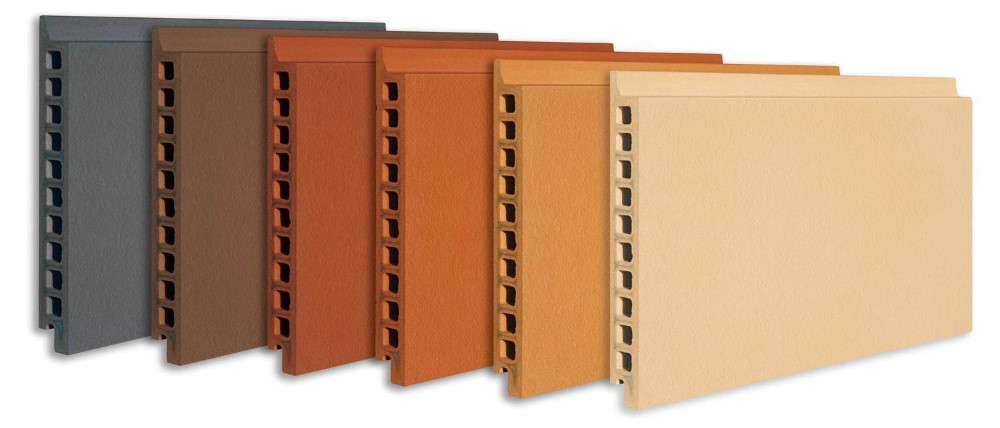

Терракотовые панели представляют собой полые керамические профили с продольными камерами внутри, что снижает вес конструкции и одновременно повышает ее тепло‑ и звукоизоляционные характеристики. Профиль панелей может быть гладким, рустованным, волнистым или специального назначения (угловые элементы, доборы для откосов и парапетов), что расширяет возможности архитектора.

• Толщина стенок и количество внутренних камер подбираются производителем для достижения высокой прочности при оптимальном весе.
• Панели проходят высокотемпературный обжиг, что обеспечивает плотную структуру, низкое водопоглощение и устойчивость к морозу.
• Поверхность может быть матовой, полуматовой, глазурованной или с фактурой под кирпич, камень или штукатурку.
• Благодаря полостям внутри панели обладают дополнительными тепло‑ и звукоизоляционными свойствами, снижая уровень внешних шумов и теплопотери.

Крепление терракоты на подсистему

Монтаж терракотовых панелей на подсистему REVENTAL выполняется по принципу скрытого крепления, где основной несущий каркас полностью скрыт облицовкой и обеспечивает вентиляционный зазор между панелями и стеной. Каждый элемент крепления и узел фасада прорабатывается на стадии проектирования, учитывая вес панелей, ветровые нагрузки и сейсмические требования региона.

• Панели устанавливаются на горизонтальные направляющие или специальные клипсовые элементы, удерживающие профиль за нижнюю и верхнюю полки.
• Фиксация производится с соблюдением монтажных зазоров для компенсации температурных деформаций и предотвращения трещин.
• Кронштейны крепятся к несущей стене через терморазрывные прокладки, что снижает теплопотери через элементы подсистемы.
• Сохраняется обязательный вентиляционный зазор, по которому происходит движение воздуха и отвод влаги из конструкции.

Пожарная безопасность и класс горючести НГ

Терракотовые панели из глины относятся к негорючим материалам и не подвержены процессу горения, поэтому фасад с такой облицовкой имеет класс горючести НГ. Это позволяет применять терракоту на высотных зданиях, объектах с массовым пребыванием людей, больницах, школах и других сооружениях с жесткими требованиями по пожарной безопасности.

• Панели не поддерживают горение, не способствуют распространению пламени и не выделяют значительных объемов токсичных продуктов при нагреве.
• В системе вентфасада предусматриваются пожарные отсечки в вентзазоре, предотвращающие распространение огня по воздушному каналу.
• Алюминиевая подсистема REVENTAL имеет технические свидетельства и отчеты по сейсмостойкости и коррозионной стойкости для всех типов негорючих облицовок.
• Совместное использование негорючого утеплителя и терракотовой облицовки позволяет формировать фасад с высокими показателями пожарной безопасности.

Долговечность и стойкость к воздействиям

Вентилируемый фасад с терракотовыми панелями и подсистемой REVENTAL относится к наиболее долговечным решениям: ресурс подсистемы составляет не менее 50 лет, а сами панели способны служить более 100 лет при соблюдении технологии монтажа. Глина, прошедшая высокотемпературный обжиг, практически не подвержена старению, а низкое водопоглощение и морозостойкость позволяют сохранять геометрию и внешний вид на протяжении всего срока эксплуатации.

• Заключение о коррозионной стойкости подсистемы REVENTAL подтверждает сохранение несущей способности конструкции на 50-летний период.
• Терракота выдерживает многократные циклы замораживания и оттаивания (обычно не менее 150 циклов), что важно для континентального климата.
• Панели не впитывают влагу в значительном количестве и не разрушаются под действием ультрафиолета и осадков.
• Низкая склонность к загрязнению и антистатические свойства упрощают уход за фасадом и уменьшают затраты на эксплуатацию.

Области применения терракотовых вентфасадов

Навесные фасады из глиняной терракоты используются в самых разных сегментах строительства – от общественных и коммерческих объектов до жилых комплексов и административных зданий. Материал хорошо сочетается с остеклением, камнем, металлокассетами и композитными панелями, поэтому его часто применяют в сложных архитектурных концепциях.

• Торгово‑развлекательные центры, бизнес‑центры, офисные и административные здания, где важны статус и современный внешний вид.
• Жилые комплексы и высотные дома, для которых критичны пожарная безопасность, долговечность и выразительная архитектура.
• Гостиницы, образовательные и медицинские учреждения, объекты инфраструктуры (вокзалы, аэропорты), где фасад должен выдерживать интенсивные эксплуатационные нагрузки.
• Реконструкция и реновация существующих зданий, когда требуется радикально обновить облик и улучшить теплотехнические характеристики ограждающих конструкций.

Совместимость с другими облицовками

Подсистема REVENTAL позволяет комбинировать терракоту с другими фасадными материалами – керамогранитом, камнем, металлокассетами, композитными панелями, фиброцементом и стеклофибробетоном – в рамках одного проекта. Это дает архитекторам свободу в формировании фасадной композиции: терракота может выступать как доминирующий материал или быть акцентным элементом в комбинации с другими облицовками.

• На одной подсистеме реализуются решения с терракотовыми панелями в цоколе и на отдельных объемах, а остальная часть фасада выполняется из других материалов.
• L/T‑профильная система RLS и П‑образная HIS обеспечивают простые сопряжения разных облицовок в одной плоскости.
• Единая методика расчетов и стандартные узлы упрощают проектирование комбинированных фасадов и снижают стоимость инженерной проработки.

Энергоэффективность и комфорт внутри здания

Вентилируемый фасад из терракотовых панелей формирует многослойную конструкцию, в которой утеплитель вынесен наружу несущих стен, а между ним и облицовкой организован воздушный зазор. Это решение улучшает теплотехнические характеристики и помогает поддерживать стабильный микроклимат внутри помещений.

• Снижение теплопотерь за счет непрерывного слоя теплоизоляции и отсутствия «мостиков холода» через элементы подсистемы.
• Вентиляционный зазор работает как естественный канал для вывода влаги, предотвращая конденсацию в толще стены и утеплителя.
• Дополнительное повышение звукоизоляции за счет комбинации утеплителя, воздушного зазора и керамической облицовки.

Проектирование и расчеты вентфасада с терракотой

Вентфасады с глиняной терракотой на подсистеме REVENTAL проектируются с использованием BIM‑технологий и полной методики прочностных расчетов для навесных систем. На основе геодезической съемки формируется 3D‑модель фасада, в которой прорабатываются узлы крепления терракотовых панелей, расположение кронштейнов, направляющих и пожарных отсечек.

• Расчеты выполняются с учетом ветровых, гололедных и сейсмических нагрузок, а также веса терракотной облицовки для конкретного региона строительства.
• Из BIM‑модели автоматически формируются спецификации материалов, карты раскроя профилей и ведомости фасадных элементов.
• На стадии коммерческого предложения подбираются узлы, выполняется укрупненный расчет и формируется бюджет проекта, учитывающий особенности эксплуатации.

Сертификация и надежность системы

Подсистема REVENTAL имеет комплект разрешительной документации по основным типам облицовок, включая керамические материалы, а также общие документы по коррозионной стойкости, сейсмостойкости и методике расчетов. Это подтверждает возможность применения системы с терракотой на объектах повышенной ответственности и в сейсмически активных регионах.

• Технические свидетельства REVENTAL и экспертные заключения по несущей способности для керамогранита, клинкера, камня и других облицовок задают единый подход к расчету фасадов с терракотовыми панелями.
• Технический отчет по сейсмостойкости REVENTAL подтверждает работу системы при воздействиях до 9 баллов.
• Заключение о коррозионной стойкости подсистемы гарантирует ресурс не менее 50 лет для всех типов фасадных систем.

Монтаж и эксплуатация терракотовых фасадов

Монтаж терракотовых панелей на подсистему REVENTAL выполняется по рабочей документации и рекомендациям производителей панелей, что обеспечивает точное соблюдение геометрии и зазоров. При правильном монтаже фасад требует минимального обслуживания: периодических осмотров, очистки и, при необходимости, локальной замены отдельных элементов.

• Работы по раскрою профилей и подготовке элементов подсистемы максимально переносятся в цеховые условия, что сокращает количество операций на строительной площадке.
• Терракота обладает самоочищающимися свойствами: гладкая керамическая поверхность меньше задерживает загрязнения и легко моется атмосферными осадками или водой под небольшим напором.
• Натуральный цвет и структура материала позволяют сохранять эстетичный вид фасада без перекраски и сложной реставрации.

Итоговые преимущества терракотового вентфасада REVENTAL

Вентилируемый фасад с глиняной терракотой на подсистеме REVENTAL сочетает в себе натуральную эстетика керамики, негорючесть НГ, подтвержденную сейсмостойкость и долговечность конструкций не менее 50 лет. Это решение подходит для объектов любого уровня сложности – от жилых и административных зданий до торговых и инфраструктурных комплексов – обеспечивая стабильное качество и предсказуемые эксплуатационные характеристики.

• Натуральный, долговечный и пожаробезопасный фасад с выразительной архитектурной пластикой.
• Сертифицированная алюминиевая подсистема с ресурсом 50+ лет и подтвержденной сейсмостойкостью.
• Совместимость с широким спектром облицовок и поддержка BIM‑проектирования и прочностных расчетов.
• Минимальные затраты на обслуживание благодаря стойкости терракоты и коррозионной стойкости алюминия.
