Облицовка вентфасада сотовыми алюминиевыми панелями

Сотовые алюминиевые панели в составе навесного вентилируемого фасада на подсистеме REVENTAL — это современное фасадное решение, сочетающее минимальный вес, высокую жесткость и длительный срок службы конструкции. Такая облицовка подходит для новых объектов и реконструкции, позволяет реализовывать крупноформатные архитектурные решения и поддерживает стабильный температурно-влажностный режим ограждающих конструкций.

Конструкция сотовой алюминиевой панели

Сотовая алюминиевая панель представляет собой «сэндвич», состоящий из двух тонких алюминиевых листов и внутреннего ячеистого (сотового) заполнителя, который формирует жесткую пространственную структуру. Такая схема позволяет получить панель толщиной порядка 20 мм, которая по прочности сравнима с массивными плитами, но при этом имеет вес не более 4–5 кг на квадратный метр.

Наружные листы из алюминия защищены современными лакокрасочными покрытиями рулонной окраски, благодаря которым достигается стойкость к ультрафиолету, осадкам и промышленной атмосфере. Внутренние соты обеспечивают высокую сопротивляемость изгибу и кручению, поэтому крупноформатные панели сохраняют геометрию даже при значительных ветровых и эксплуатационных нагрузках.

Подсистема REVENTAL под сотовые алюминиевые панели

Сотовые панели монтируются на алюминиевую подсистему REVENTAL, которая разработана специально для навесных вентилируемых фасадов и соответствует требованиям нормативов по вентфасадам с воздушным зазором. Несущие кронштейны и направляющие выполняются из низкокоррозионного алюминиевого сплава 6060, что обеспечивает расчетный срок службы конструкции вентфасада не менее 50 лет при правильном проектировании и монтаже.

Подсистема доступна в нескольких конструктивных вариантах: классическая схема с Т‑образными и L‑образными профилями, а также коробчатые направляющие с креплением в межэтажные перекрытия для высоконагруженных участков и сложной геометрии фасада. Такой подход позволяет подобрать оптимальную схему крепления именно под облицовку сотовыми алюминиевыми панелями с учетом формата панелей, шага стоек, высоты здания и ветрового района.

Класс горючести Г1

Сотовые алюминиевые панели относятся к группе слабогорючих материалов с классом горючести Г1, что обусловлено сочетанием металлических листов и полимерного либо клеевого наполнителя внутри панели. Благодаря внешним алюминиевым оболочкам и корректной работе в составе вентилируемой системы материал не поддерживает самостоятельное горение и не образует обильных горящих капель.

При проектировании объекта класс горючести облицовки учитывается вместе с типом подсистемы, решением по противопожарным отсечкам и характеристиками теплоизоляции. Правильно спроектированный фасад с сотовыми панелями Г1 на подсистеме REVENTAL позволяет выполнить требования по пожарной безопасности и обеспечить безопасную эксплуатацию здания на всем сроке службы.

Преимущества сотовых алюминиевых панелей

Облицовка вентфасада сотовыми алюминиевыми панелями сочетает преимущества металла и композитной конструкции, обеспечивая высокие эксплуатационные характеристики при сравнительно небольшом весе. Это делает материал особенно удобным для объектов с повышенными требованиями к нагрузкам на основание и для реконструкции.

• Малый вес конструкции по сравнению с камнем, керамогранитом и фиброцементными плитами, что снижает нагрузку на несущие стены и фундамент.
• Высокая жесткость и устойчивость к прогибу, благодаря сотовой структуре и правильному креплению на подсистему REVENTAL.
• Возможность изготовления крупноформатных панелей шириной до 1,5 м и длиной до 7–8 м, что дает выразительный современный рисунок фасада.
• Широкий выбор декоров: однотонные оттенки по каталогу, металлики, имитация камня, дерева, бетона и индивидуальная печать.
• Совместимость с другими облицовочными материалами, используемыми на той же подсистеме: композитными кассетами, HPL‑панелями, керамогранитом, терракотой и т.д.
• Снижение трудоемкости монтажа за счет заводской подготовки панелей и унифицированных элементов подсистемы.

Технические особенности и крепление

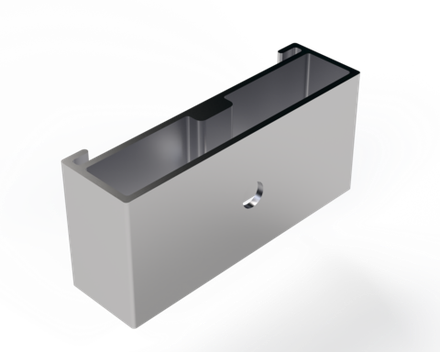

Сотовые алюминиевые панели изготавливаются с учетом значительных температурных расширений алюминия, поэтому схемы крепления на подсистему REVENTAL предусматривают компенсацию линейных деформаций. Для монтажа применяются специальные элементы — икли‑крючки, аграфы и салазки, обеспечивающие надежную фиксацию и возможность подвижного крепления на несущих направляющих.

• Панели ориентируются на фасаде кассетным либо листовым методом, опираясь на вертикальные и горизонтальные направляющие REVENTAL.
• Часть крепежных точек выполняется как неподвижные опоры, а часть — как подвижные, что дает панели свободно «играть» при сезонных и суточных изменениях температуры без деформации облицовки.
• Между панелями оставляются монтажные и температурные швы, которые формируют аккуратный фасадный рисунок и одновременно работают как компенсационные зазоры.
• В зоне крепления применяются стойкие к коррозии и механическим нагрузкам элементы, рассчитанные на весь срок службы фасадной системы.

Роль вентиляционного зазора и теплоизоляции

Система сотовых алюминиевых панелей в составе вентилируемого фасада всегда работает совместно с теплоизоляцией и воздушным зазором. Внешняя облицовка защищает утеплитель и стену от прямых атмосферных воздействий, а вентзазор обеспечивает постоянный воздухообмен, выравнивая влажностный режим.

• Теплоизоляция выносится с внутренней стороны фасадной системы в зону подсистемы REVENTAL, снижая теплопотери и повышая энергоэффективность здания.
• Вентиляционный зазор между утеплителем и панелями выводит водяной пар и конденсат, предотвращая накопление влаги в конструкции стены.
• Сотовые панели работают как внешний экран, принимая на себя солнечную радиацию, осадки, ветровые нагрузки и механические воздействия.

Области применения

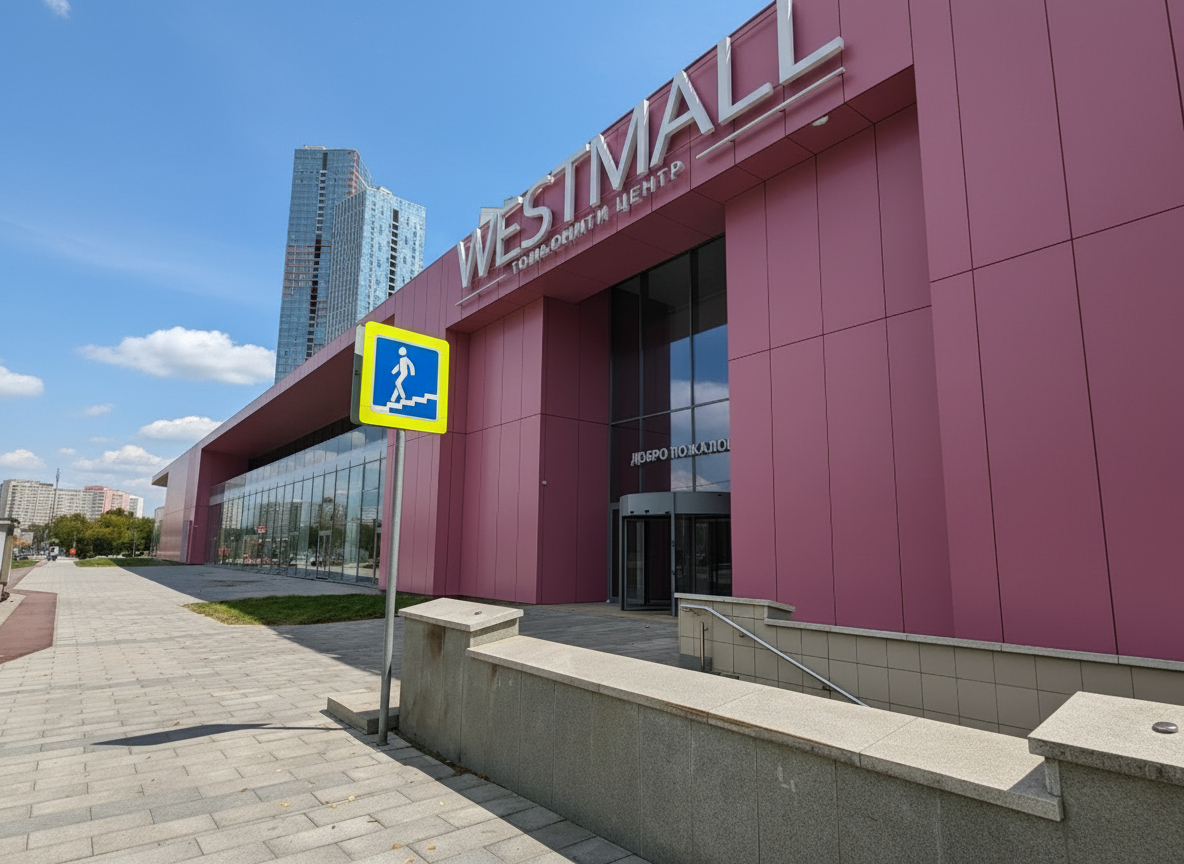

Облицовка вентфасада сотовыми алюминиевыми панелями применяется на широком спектре объектов, где требуется современный внешний вид, легкость конструкции и возможность реализации сложных архитектурных решений. Подсистема REVENTAL обеспечивает универсальное основание для монтажа сотовых панелей на зданиях различного назначения.

• Административные и офисные здания, бизнес‑центры, общественные объекты с яркой архитектурой.
• Коммерческие объекты: торговые центры, автосалоны, выставочные комплексы, логистические центры.
• Образовательные и спортивные сооружения, где требуется сочетание дизайна, долговечности и энергоэффективности.
• Реконструкция существующих фасадов, замена тяжелых или устаревших облицовок на более легкую и технологичную систему.

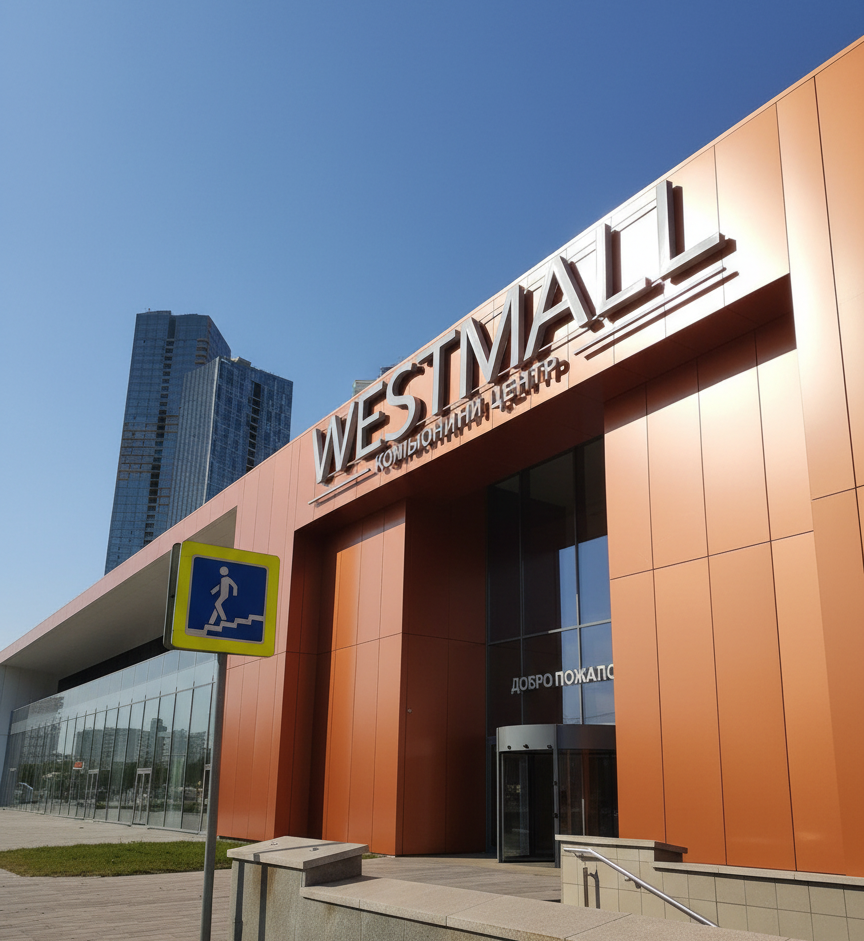

• Комбинированные решения, где сотовые панели используются как акцентный материал в сочетании с камнем, керамогранитом, HPL‑панелями.

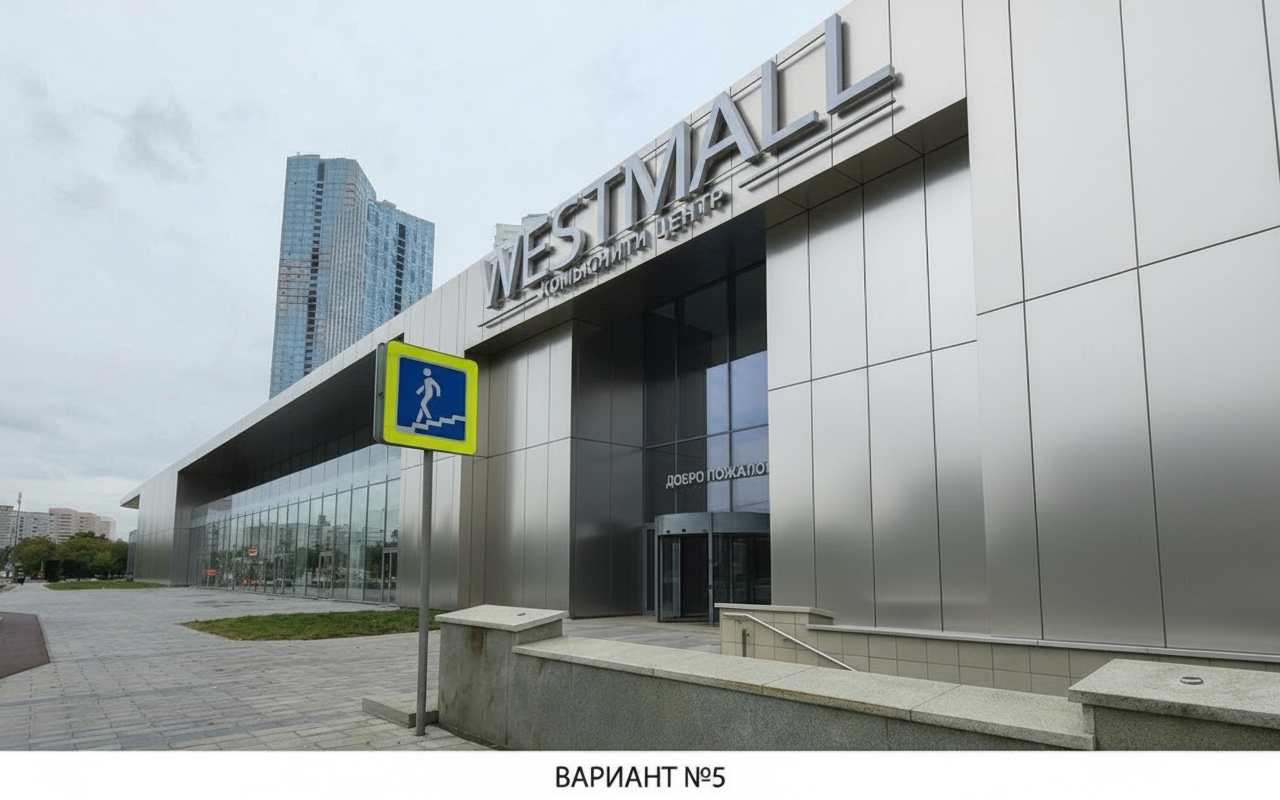

Долговечность системы вентфасада

Долговечность вентфасада с сотовыми алюминиевыми панелями определяется качеством материалов облицовки и подсистемы, корректным проектированием и соблюдением технологии монтажа. Алюминиевый сплав 6060, применяемый для профилей и кронштейнов REVENTAL, обладает высокой коррозионной стойкостью и разработан специально для длительной эксплуатации в строительных наружных конструкциях.

Срок службы подсистемы REVENTAL подтверждается техническими свидетельствами, экспертными заключениями по несущей способности, отчетами о коррозионной стойкости и сейсмостойкости. При комплексном подходе к проектированию — от подбора узлов до BIM‑моделирования фасада — срок эксплуатации вентфасада с сотовыми панелями оценивается не менее чем в 50 лет без потери функциональности и безопасности.

Проектирование и техническая документация

Для подсистемы REVENTAL разработаны альбомы технических решений под разные типы облицовок, включая кассеты, листовые материалы, керамогранит, HPL и фиброцементные панели. В проекте вентфасада с сотовыми алюминиевыми панелями используются те же принципы: прочностной расчет, подбор кронштейнов по вылету, определение шага направляющих и оптимизация схемы крепления.

• На стадии коммерческого предложения могут быть подготовлены узлы и предварительный прочностной расчет, что позволяет оценить будущую стоимость фасада и подтвердить корректность решений.
• При детальном проектировании объект моделируется в среде BIM, формируются спецификации подсистемы и облицовки, карты раскроя профилей и перечень панелей с индивидуальными размерами.
• Наличие технических свидетельств и сертификатов на подсистему и алюминиевые профили обеспечивает прозрачность и подтверждение качества решений.

Эксплуатация и обслуживание

Вентилируемый фасад с сотовыми алюминиевыми панелями относится к малообслуживаемым системам, не требующим регулярных сложных операций. Основные мероприятия сводятся к визуальному обследованию фасада, контролю состояния крепежа и периодической мойке облицовки.

• Рекомендуется проводить плановые осмотры фасада с проверкой состояния панелей, швов, кронштейнов и направляющих.
• Очистка облицовки выполняется водой и мягкими моющими средствами; стойкие загрязнения удаляются специализированными составами, совместимыми с лакокрасочными покрытиями.
• При необходимости отдельные панели могут быть демонтированы и заменены без вмешательства в большую площадь фасада, благодаря модульной структуре системы.

Итоги выбора сотовых алюминиевых панелей на подсистеме REVENTAL

Облицовка вентфасада сотовыми алюминиевыми панелями на алюминиевой подсистеме REVENTAL — это комплексное решение, в котором совмещены высокая жесткость, малый вес, широкие архитектурные возможности и подтвержденная долговечность. Наличие альбомов технических решений, сертификатов и технических свидетельств упрощает согласование проектных решений и гарантирует соответствие системы действующим нормативам.

Такая комбинация облицовки и подсистемы позволяет применять сотовые панели на объектах различного назначения, создавать выразительную архитектуру и получать предсказуемый результат по сроку службы и эксплуатационным характеристикам вентфасада.
