Вентилируемые навесные фасады с алюминиевой рейкой

Облицовка фасада линеарными панелями на подсистеме REVENTAL

Облицовка фасада линеарными панелями на алюминиевой подсистеме REVENTAL — это современное решение для создания долговечных, архитектурно выразительных и пожаробезопасных вентилируемых фасадов с классом горючести облицовки НГ. Система рассчитана на эксплуатацию в суровых климатических условиях Казахстана и стран СНГ, обеспечивая стабильную геометрию фасада и сохранение внешнего вида на протяжении десятилетий за счет применения малокоррозионного сплава 6060 и продуманной вентзазорной конструкции.

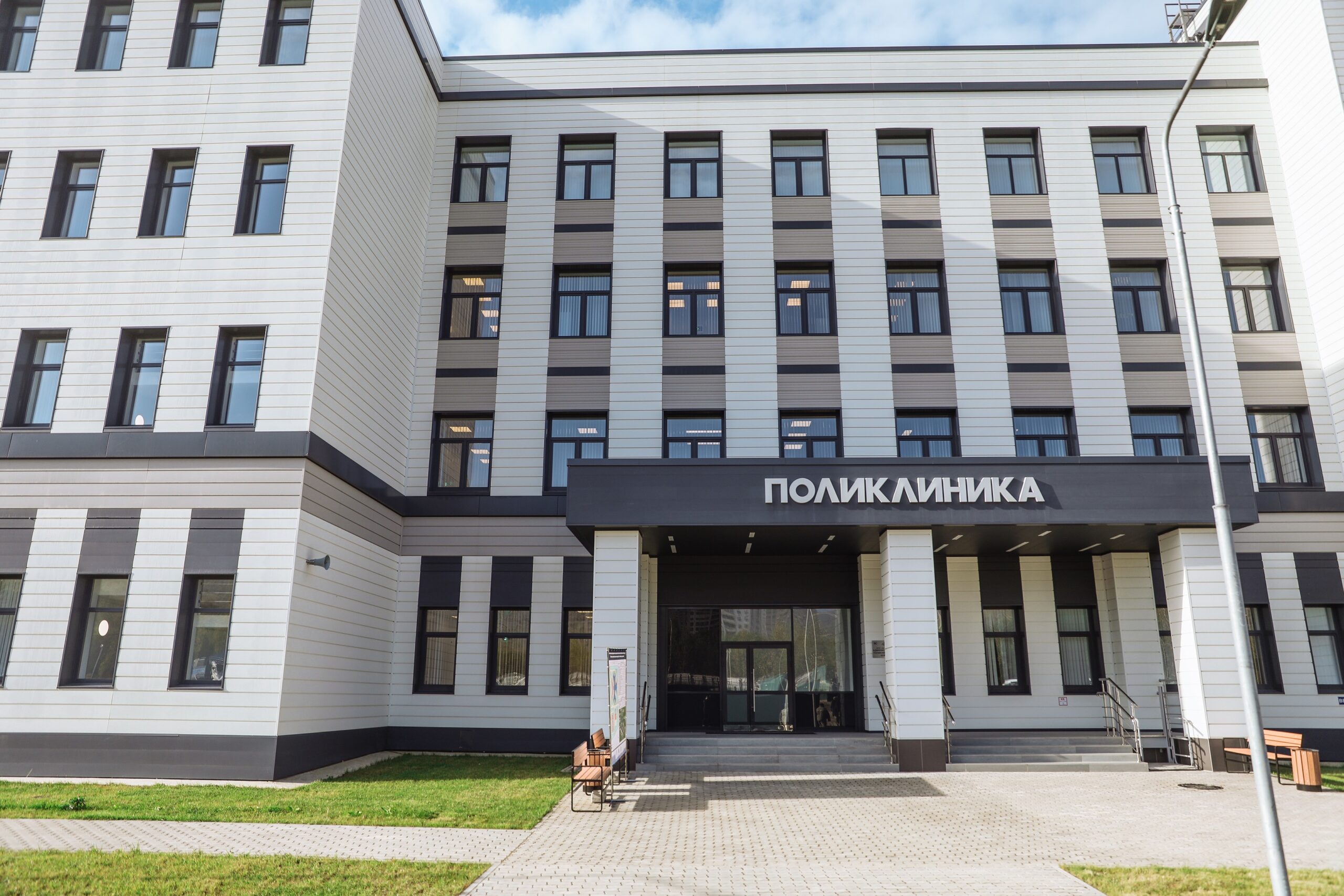

Преимущества линеарных панелей на вентфасаде

Линеарные панели формируют строгий горизонтальный или вертикальный рисунок фасада, подчеркивая объем здания и позволяя реализовывать сложные архитектурные идеи без утраты технической надежности конструкции. В сочетании с подсистемой REVENTAL они обеспечивают высокий уровень пожарной безопасности, устойчивость к ветровым и сейсмическим нагрузкам, а также полноценную вентиляцию ограждающей конструкции, предотвращающую накопление влаги и разрушение несущих стен.

• Выразительный архитектурный ритм за счет четких линейных теней и равномерной разбивки фасадных полос по высоте и ширине здания.
• Совместимость с любой подсистемой REVENTAL: классической с Т‑образными профилями и коробчатыми направляющими, а также с L/T‑профильной системой для комбинированной облицовки.
• Четкая геометрия и отсутствие «волны» на плоскости за счет жестких направляющих HIS и RLS, точного расчета шага кронштейнов и использования анкерного крепежа с подтвержденной несущей способностью.
• Безопасность для высотных зданий: применяются негорючие панели с классом горючести НГ и алюминиевые несущие элементы с подтвержденной сейсмостойкостью конструкции.
• Комфортный микроклимат внутри здания благодаря постоянному воздухообмену в вентзазоре и выносу точки росы из тела несущей стены.
• Сокращение эксплуатационных затрат: фасад не требует регулярного ремонта, панели устойчивы к ультрафиолету, атмосферным осадкам и загрязнению городской средой.

Подсистема REVENTAL для линеарных панелей

Подсистема REVENTAL представляет собой алюминиевую несущую конструкцию, включающую кронштейны различных типов (S, M, L, XL), вертикальные направляющие HIS и RLS, соединительные элементы и доборные профили для узлов примыкания и оформления архитектурных деталей. Все основные элементы производятся из маложелезистого алюминиевого сплава 6060 в состоянии Т6, что обеспечивает высокую коррозионную стойкость, устойчивость к циклическим нагрузкам и гарантированный срок службы вентфасада не менее 50 лет даже в агрессивной городской атмосфере.

• Кронштейны HIS и RLS разной длины (малая, средняя, большая, усиленная серия XL) позволяют компенсировать неровности несущих стен и создавать фасад по требуемой толщине теплоизоляции.
• П‑образные профили HIS (57х82, 75х82, 95х82, 125х82, 150х82, 170х82) служат базовыми несущими направляющими для крепления линеарных панелей и других облицовок.
• L‑ и T‑профили RLS применяются для формирования подсистемы под комбинации линеарных панелей с кассетами, HPL‑панелями, фиброцементом и керамогранитом на одном фасаде.
• Удлинители П‑образного типа и специальные закладные обеспечивают наращивание вылета кронштейнов, а также надежное соединение направляющих по высоте без потери несущей способности.
• Все элементы подсистемы рассчитаны на восприятие ветровых нагрузок и собственного веса облицовки с учетом требований СП по нагрузкам и воздействиям и включены в альбомы технических решений REVENTAL для различных типов облицовки.

Технические особенности конструкции

Вентилируемый фасад с линеарными панелями на подсистеме REVENTAL проектируется с учетом действующих норм по прочности, огнестойкости, защите от коррозии и сейсмической устойчивости для конкретного региона строительства. Для каждого проекта выполняется индивидуальный прочностной расчет: определяется шаг кронштейнов и направляющих, проверяется несущая способность основания и анкеров, рассчитываются прогибы облицовки, а также температурные деформации алюминиевых профилей с учетом длины пролета и способа крепления панелей.

• Проектирование ведется в среде BIM с разработкой детальной 3D‑модели вентфасада, что обеспечивает точность привязки узлов до ±1 мм и минимизацию отходов при раскрое алюминиевых профилей и панелей.
• В конструкции предусмотрен непрерывный вентиляционный зазор и элементы отвода конденсата, а также узлы примыкания с пожарными отсечками и разделками для предотвращения распространения огня по фасаду.
• Крепеж и соединительные элементы подбираются из нержавеющей стали или оцинкованной стали с соответствующей защитой, исключающей потеки и коррозионные повреждения облицовки.
• Линеарные панели устанавливаются на несущие направляющие с учетом температурных зазоров и компенсации удлинения алюминия, что предотвращает коробление и появление внутренних напряжений в облицовке.
• Во всех узлах предусматривается удобный доступ для обслуживания и локальной замены панелей без демонтажа больших участков фасада.

Пожарная безопасность и класс горючести НГ

Для облицовки вентфасада с линеарными панелями применяются негорючие материалы с классом горючести НГ, что особенно важно для высотных зданий, объектов повышенной ответственности, больниц, учебных заведений и торгово‑развлекательных центров. Негорючие панели в сочетании с алюминиевой подсистемой REVENTAL и правильно спроектированными пожарными отсечками обеспечивают локализацию очага возгорания и препятствуют быстрому распространению пламени по фасадной плоскости.

• Соответствие требованиям технических регламентов по пожарной безопасности к навесным фасадам с воздушным зазором, включая ограничение применения горючих утеплителей и облицовок выше определенной этажности.
• Негорючие линеарные панели не поддерживают горение и не выделяют значительного количества дыма и токсичных продуктов при воздействии высоких температур.
• Опорные элементы подсистемы из сплава 6060 сохраняют несущую способность при расчетных пожарных воздействиях в пределах времени, необходимого для эвакуации людей и работы пожарных подразделений.
• В узлах примыкания к оконным проемам, парапетам и межэтажным перекрытиям предусматриваются пожарные рассечки, выполненные из негорючих материалов, которые блокируют распространение огня в вентзазоре.

Долговечность и коррозионная стойкость

Подсистема REVENTAL разрабатывалась с расчетным сроком службы не менее 50 лет, что подтверждено результатами испытаний и заключениями независимых лабораторий по коррозионной стойкости и несущей способности конструкции. Маложелезистый алюминиевый сплав 6060 обладает высокой устойчивостью к атмосферной коррозии, поэтому элементы подсистемы не требуют сложного обслуживания, а риск локальных очагов питтинга минимален даже в условиях городской среды с повышенной влажностью и загазованностью.

• Испытания подсистемы на коррозионную стойкость и долговечность подтверждены заключениями специализированных институтов с прогнозируемым ресурсом не менее 50 лет эксплуатации.
• Система доказала свою работоспособность при сейсмических воздействиях, что особенно важно для регионов с балльностью до 9 по шкале MSK‑64, где вентфасад должен сохранять целостность при сильных колебаниях.
• Конструкция проектируется с учетом температурных и ветровых циклов, поэтому даже при многократных нагрузках в течение всего срока службы не происходит усталостного разрушения кронштейнов и направляющих.
• Благодаря использованию заводских заготовок и элементов с контролируемой геометрией снижается риск ошибок при монтаже, что напрямую влияет на долговечность и работоспособность всей системы.

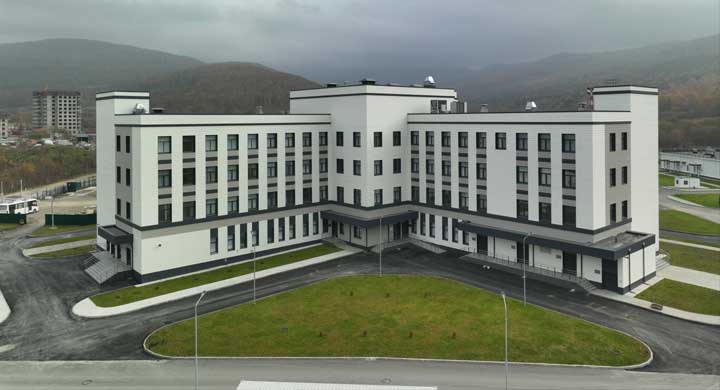

Области применения линеарных панелей

Вентилируемые фасады с линеарными панелями рекомендуются для объектов, где важны архитектурная выразительность, пожарная безопасность и высокая надежность фасадной оболочки. Панели легко интегрируются в сложные фасадные композиции и гармонично сочетаются с керамогранитом, HPL‑панелями, фиброцементными плитами, композитными кассетами и натуральным камнем, что позволяет реализовывать многофункциональные архитектурные решения на одном здании.

• Жилые комплексы и многоэтажные дома, где требуется долговечная и безопасная фасадная система с минимальными эксплуатационными затратами.
• Офисные центры и бизнес‑парки с акцентом на современную архитектуру, четкий ритм фасада и возможность брендирования объекта за счет цветовых решений панелей.
• Торгово‑развлекательные центры, выставочные павильоны, вокзалы и аэропорты, где важны устойчивость к интенсивной эксплуатации и высокий класс пожарной безопасности.
• Образовательные, медицинские и административные учреждения, в том числе здания повышенной категории ответственности, для которых нормативно предъявляются наиболее строгие требования по огнестойкости и надежности ограждающих конструкций.
• Реконструкция существующих зданий с одновременным повышением энергоэффективности, улучшением теплотехнических характеристик стен и радикальным обновлением архитектурного облика.

Совместимость с другими облицовками

Одно из ключевых преимуществ вентфасада на подсистеме REVENTAL — возможность сочетать линеарные панели с другими облицовочными материалами в рамках одного проекта без переработки базовых элементов системы. На одной подсистеме можно реализовать композиции с керамогранитом, HPL‑панелями, фиброцементными плитами, композитными и стальными кассетами, натуральным камнем и клинкерной плиткой, используя единый набор кронштейнов, направляющих и узлов.

• Для каждой облицовки разработан отдельный альбом технических решений с узлами и рекомендациями по монтажу, что упрощает интеграцию линеарных панелей в комбинированные фасады.
• Единая логика проектирования и привязки подсистемы позволяет избежать конфликтов в узлах сопряжения разных материалов и минимизировать количество нестандартных деталей.
• Комбинирование текстур и форм — линеарные панели, крупноформатные плиты, кассеты — позволяет архитектору добиться уникального визуального образа здания без компромиссов по надежности и безопасности.

Проектирование, расчеты и сопровождение

Каждый объект с облицовкой из линеарных панелей на подсистеме REVENTAL проходит полный цикл инженерной проработки: от предварительного подбора схемы подсистемы, типа панелей и толщины теплоизоляции до выдачи рабочей документации, карт раскроя и ведомостей материалов для производства и строительной площадки. Такой подход снижает риск ошибок при монтаже, обеспечивает стабильное качество работ и позволяет точно планировать бюджет проекта на раннем этапе.

• На стадии коммерческого предложения выполняются узлы и укрупненный прочностной расчет, что дает заказчику уверенность в технической реализуемости решения и правильности бюджета в условиях сложной эксплуатации.
• Рабочая документация формируется на основе BIM‑модели фасада: спецификации профилей, кронштейнов, крепежа, перечни облицовочных панелей с индивидуальными размерами и схемами расположения.
• Проект сопровождается техническими консультациями на протяжении всего срока строительства: от шеф‑монтажа при выходе бригад на объект до приемки фасада и сдачи исполнительной документации.

Эксплуатация и обслуживание

Вентилируемый фасад с линеарными панелями на подсистеме REVENTAL разрабатывается как малозатратное в обслуживании решение с минимальными требованиями к регулярному ремонту. При соблюдении проектных решений и рекомендаций по монтажу фасад сохраняет геометрию и декоративные свойства в течение всего расчетного срока службы, а периодические работы ограничиваются визуальными осмотрами, локальной очисткой поверхности и, при необходимости, заменой отдельных панелей или крепежных элементов.

• Возможность локальной замены отдельных линеарных панелей без демонтажа соседних участков фасада благодаря продуманной схеме крепления и доступности крепежа.
• Устойчивость к загрязнению городской средой и атмосферным воздействиям: панели не требуют регулярной окраски и специализированной обработки.
• Использование качественного служебного и крепежного металла предотвращает появление ржавых потеков и локальных коррозионных повреждений на видимой части фасада.

Итоговые преимущества системы

Облицовка фасада линеарными панелями на подсистеме REVENTAL объединяет архитектурную выразительность, пожарную безопасность с классом горючести НГ, высокую долговечность и техническую надежность всех элементов конструкции. Благодаря комплексному подходу к проектированию, наличию технических свидетельств и экспертных заключений на подсистему и подтвержденной сейсмостойкости система уверенно применяется как на новых объектах, так и при реконструкции зданий с повышенными требованиями к сроку службы и безопасности.

• Подтвержденный ресурс не менее 50 лет при эксплуатации в различных климатических зонах.
• Наличие технических свидетельств и экспертных заключений на разные типы облицовок, в том числе негорючие линеарные панели.
• Гибкость архитектурных решений и совместимость с широким спектром материалов, используемых во вентилируемых фасадах.
• Полное сопровождение проекта от стадии концепции до сдачи объекта в эксплуатацию.
