Чтобы фасад служил 50 лет, нужно понимать, как он устроен. Запрос «вентфасад узел» обычно задают те, кто хочет разобраться в конструкции до подписания договора — и это правильный подход. Инженер ТОО VENTFASAD 24 раскладывает систему навесного вентилируемого фасада на элементы и объясняет, что в ней критично, а что — вопрос бюджета. Примеры — из практики объектов в Усть-Каменогорске и других городах Казахстана.

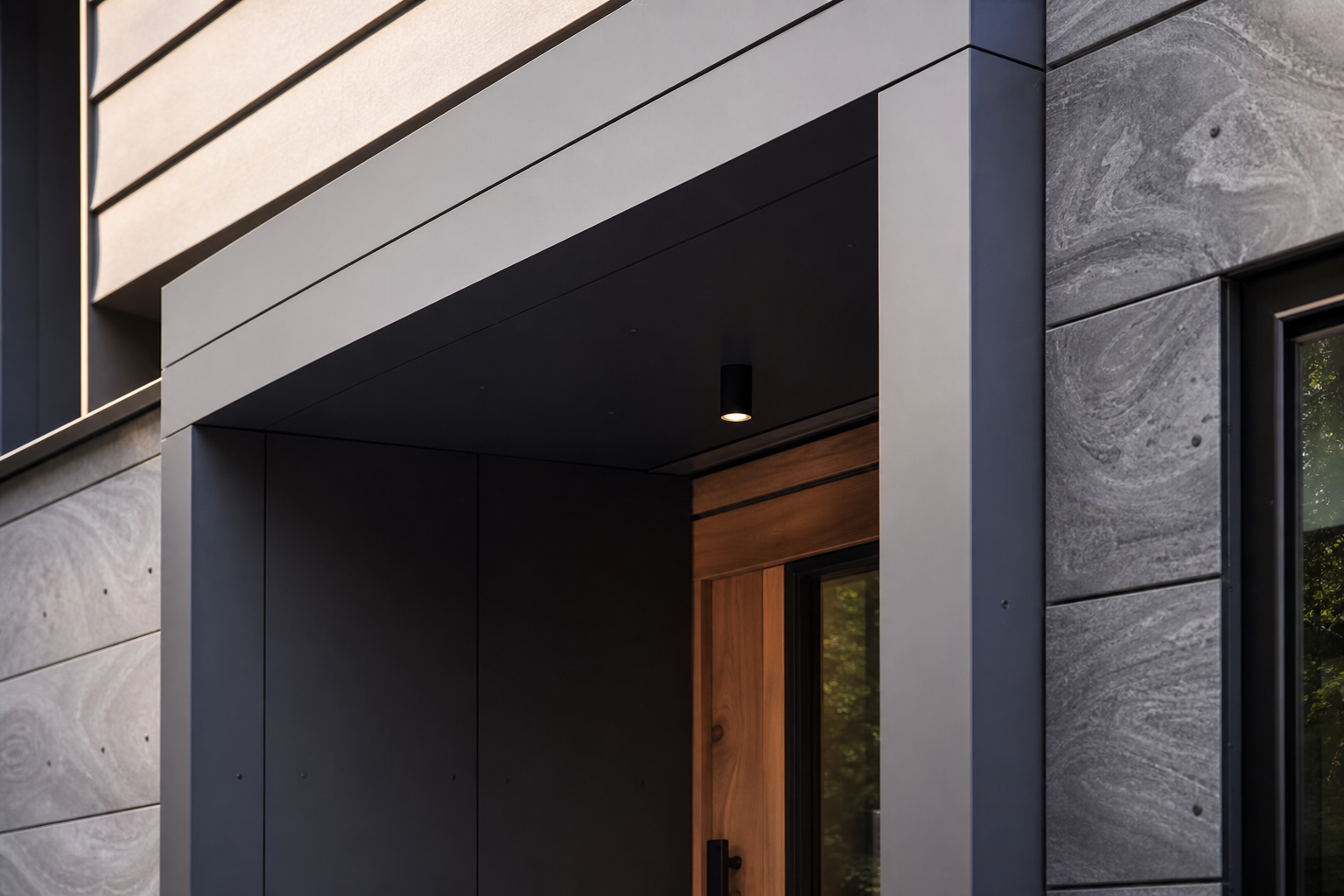

Узлы, которые решают всё
Фасад «живёт» в узлах: примыкания к окнам и дверям, внешние и внутренние углы, цокольный старт, парапетное завершение, деформационные швы. Именно здесь чаще всего ошибаются: неправильный оконный откос даёт промерзание по контуру проёма, отсутствие отлива на парапете — затекание в утеплитель, жёсткое крепление длинных профилей — волны на облицовке летом. В проекте КМ/КМД каждый узел отрисовывается отдельно, и монтажники собирают его по чертежу, а не «как привыкли». Требуйте альбом узлов до начала работ.
Какие бывают системы: вертикальная, горизонтальная, перекрёстная
Схема подсистемы подбирается под облицовку. Вертикальная — для кассет и панелей с вертикальным швом, самая распространённая. Горизонтально-вертикальная (перекрёстная) — для тяжёлого керамогранита и натурального камня: двойная обрешётка выравнивает любые неровности стены и распределяет нагрузку. Межэтажная схема крепит кронштейны в перекрытия — выручает на стенах из газоблока, которые плохо держат анкер. У ТОО VENTFASAD 24 есть готовые решения REVENTAL для каждой схемы с альбомами технических решений.
Стена-основание: с чего начинается фасад
Перед проектированием основание обследуют: материал (кирпич, бетон, газоблок), прочность, отклонения от вертикали. От этого зависят тип анкера, вылет кронштейнов и схема крепления. На слабых основаниях анкеры испытывают на вырыв прямо на объекте — без протокола испытаний ни один ответственный проектировщик не подпишет расчёт. Кривизна стен до 100–150 мм спокойно компенсируется регулировкой кронштейнов — выравнивать стену штукатуркой не нужно, это лишние расходы.
Основные элементы НВФ и требования к ним:
| Элемент | Материал | Ключевое требование |
|---|---|---|
| Кронштейн | алюминий / оцинковка / нержавейка | несущая способность по расчёту |
| Профиль | алюминий / оцинкованная сталь | плоскостность, темп. зазоры |
| Анкер | сталь с допуском для основания | протокол испытаний на вырыв |
| Утеплитель | минвата НГ от 45 кг/м³ | негорючесть, ветрозащита |
| Облицовка | керамогранит, кассеты, HPL и др. | пожарный класс, формат по расчёту |
Вопросы и ответы
Какой вентилируемый зазор считается правильным?
По СП РК 5.06-19-2012 — от 40 до 60 мм в свету. Меньше — воздух «запирается» и влага не удаляется, больше 100–150 мм — растёт пожарный риск тяги в зазоре.
Чем отличается дешёвая система от дорогой при одинаковом виде?
Сечениями профилей, маркой стали/сплава, толщиной покрытия, наличием расчёта и сертификатов. Снаружи разницы нет — она проявится при первом шторме или через 10 лет коррозии.
Получите расчёт фасада для вашего объекта
Отправьте нам этажность, площадь фасада и тип основания — инженеры ТОО VENTFASAD 24 подберут подсистему, облицовку (керамогранит, клинкер, композит, HPL) и выполнят прочностной расчёт. Поставляем комплекты в Усть-Каменогорске и по всему Казахстану со склада в Алматы.
Вентфасад: жанасу торабы, бұрыштар мен беттемелер — сарапшы талдауы
Қасбет 50 жыл қызмет етуі үшін оның қалай құрылғанын түсіну керек. «вентфасад узел» сұранысын әдетте шартқа қол қоймас бұрын конструкцияны түсінгісі келетіндер қояды — және бұл дұрыс тәсіл. VENTFASAD 24 ЖШС инженері аспалы желдетілетін қасбет жүйесін элементтерге бөліп, ондағы ненің сыни, ненің бюджет мәселесі екенін түсіндіреді. Мысалдар — Өскеменде және Қазақстанның басқа қалаларындағы нысандар тәжірибесінен.
Бәрін шешетін тораптар
Қасбет тораптарда «өмір сүреді»: терезелер мен есіктерге жанасулар, сыртқы және ішкі бұрыштар, цокольдік бастау, парапеттік аяқтау, деформациялық жіктер. Дәл осы жерде жиі қателеседі: дұрыс емес терезе беттемесі ойық контуры бойынша тоңуға әкеледі, парапетте су ағардың болмауы — жылытқышқа су өтуіне, ұзын профильдерді қатты бекіту — жазда қаптамадағы толқындарға. КМ/КМД жобасында әр торап жеке сызылады, монтаждаушылар оны «үйреншікті» емес, сызба бойынша жинайды. Жұмыс басталғанға дейін тораптар альбомын талап етіңіз.
Жүйелердің түрлері: тік, көлденең, айқаспалы
Қосалқы жүйе схемасы қаптамаға қарай таңдалады. Тік схема — тік жігі бар кассеталар мен панельдерге, ең кең таралғаны. Көлденең-тік (айқаспалы) — ауыр керамогранит пен табиғи тасқа: қос торкөз қабырғаның кез келген тегіс еместігін түзетіп, жүктемені таратады. Қабатаралық схема кронштейндерді жабындарға бекітеді — анкерді нашар ұстайтын газоблок қабырғаларда көмектеседі. VENTFASAD 24 ЖШС-нде әр схемаға арналған техникалық шешімдер альбомдары бар дайын REVENTAL шешімдері бар.
Негіз-қабырға: қасбет неден басталады
Жобалау алдында негіз зерттеледі: материалы (кірпіш, бетон, газоблок), беріктігі, тіктен ауытқулары. Бұдан анкер түрі, кронштейндер шығуы және бекіту схемасы тәуелді. Әлсіз негіздерде анкерлер тікелей нысанда жұлып алуға сыналады — сынақ хаттамасынсыз бірде-бір жауапты жобалаушы есепке қол қоймайды. Қабырғалардың 100–150 мм-ге дейінгі қисықтығы кронштейндерді реттеумен оңай өтеледі — қабырғаны сылақпен түзету қажет емес, бұл артық шығын.
АЖҚ негізгі элементтері және оларға қойылатын талаптар:
| Элемент | Материал | Негізгі талап |
|---|---|---|
| Кронштейн | алюминий / мырышталған / тот баспайтын болат | есеп бойынша көтергіш қабілет |
| Профиль | алюминий / мырышталған болат | жазықтық, температуралық саңылаулар |
| Анкер | негізге рұқсаты бар болат | жұлып алу сынағының хаттамасы |
| Жылытқыш | 45 кг/м³-ден ЖМ минмақта | жанбаушылық, жел қорғанысы |
| Қаптама | керамогранит, кассеталар, HPL және т.б. | өрт класы, есеп бойынша формат |
Сұрақтар мен жауаптар
Қандай желдету саңылауы дұрыс деп есептеледі?
ҚР ЕЖ 5.06-19-2012 бойынша — жарықта 40-тан 60 мм-ге дейін. Аз болса — ауа «бітеліп», ылғал шықпайды, 100–150 мм-ден көп болса — саңылаудағы тарту өрт қаупін арттырады.
Көрінісі бірдей болғанда арзан жүйе қымбатынан немен ерекшеленеді?
Профильдер қималарымен, болат/қорытпа маркасымен, жабын қалыңдығымен, есеп пен сертификаттардың болуымен. Сырттай айырма жоқ — ол алғашқы дауылда немесе 10 жыл коррозиядан кейін көрінеді.
Нысаныңызға қасбет есебін алыңыз
Бізге қабат санын, қасбет ауданын және негіз түрін жіберіңіз — VENTFASAD 24 ЖШС инженерлері қосалқы жүйені, қаптаманы (керамогранит, клинкер, композит, HPL) таңдап, беріктік есебін орындайды. Жинақтарды Өскеменде және бүкіл Қазақстанға Алматыдағы қоймадан жеткіземіз.
