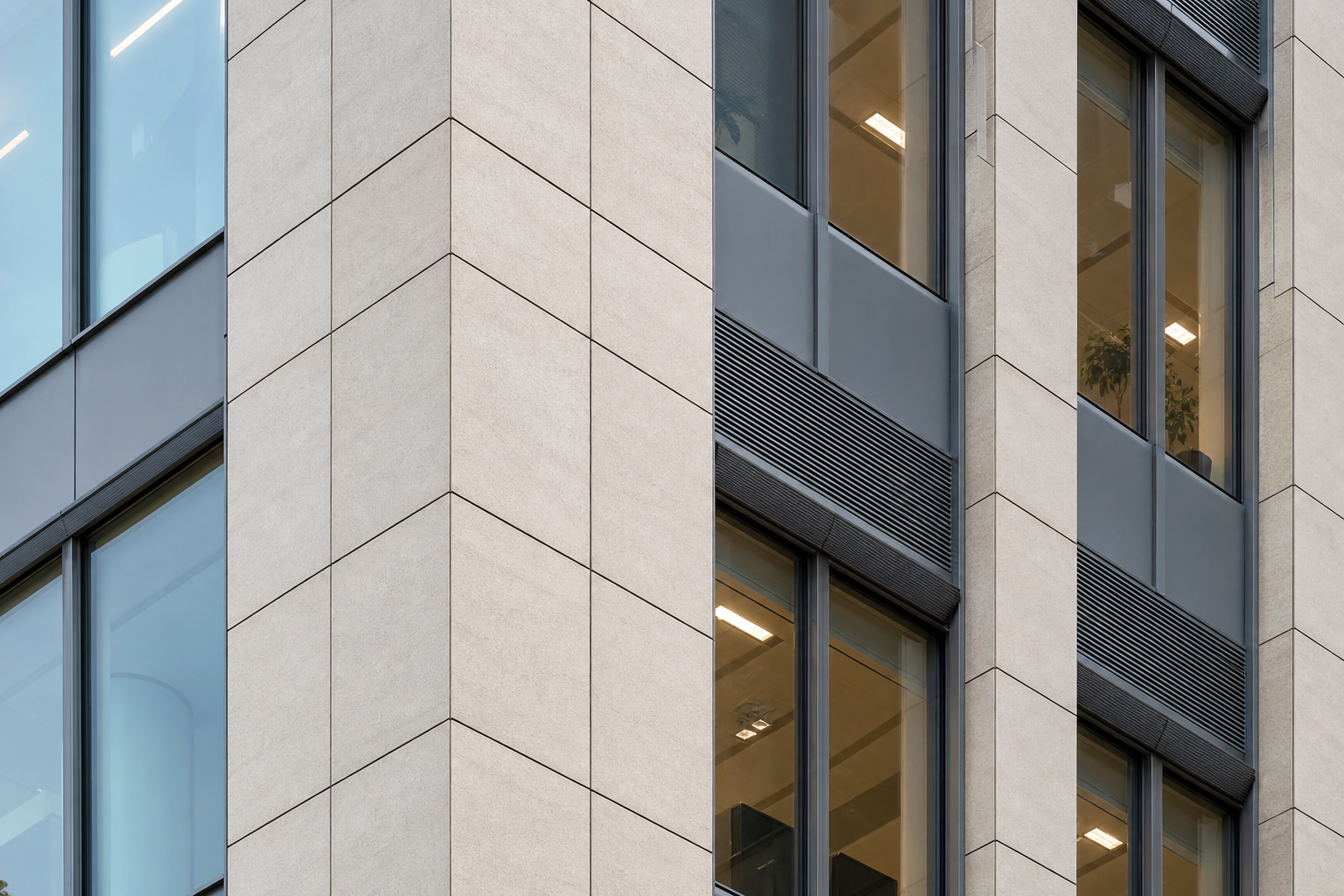

Чтобы фасад служил 50 лет, нужно понимать, как он устроен. Запрос «узел вентилируемого фасада» обычно задают те, кто хочет разобраться в конструкции до подписания договора — и это правильный подход. Инженер ТОО VENTFASAD 24 раскладывает систему навесного вентилируемого фасада на элементы и объясняет, что в ней критично, а что — вопрос бюджета. Примеры — из практики объектов в Атырау и других городах Казахстана.
Слои системы и их функции
Несущий слой — кронштейны и направляющие: они передают вес облицовки и ветровые нагрузки на стену, поэтому их сечения и шаг определяются прочностным расчётом. Теплоизоляционный слой — негорючая минвата плотностью от 45 кг/м³ с ветрогидрозащитной мембраной или кашированием. Вентилируемый зазор 40–60 мм — «двигатель» системы, обеспечивающий удаление влаги. Облицовка — защитно-декоративный слой, который воспринимает погоду и формирует архитектуру. Ошибка в любом слое снижает ресурс всей системы.
Узлы, которые решают всё
Фасад «живёт» в узлах: примыкания к окнам и дверям, внешние и внутренние углы, цокольный старт, парапетное завершение, деформационные швы. Именно здесь чаще всего ошибаются: неправильный оконный откос даёт промерзание по контуру проёма, отсутствие отлива на парапете — затекание в утеплитель, жёсткое крепление длинных профилей — волны на облицовке летом. В проекте КМ/КМД каждый узел отрисовывается отдельно, и монтажники собирают его по чертежу, а не «как привыкли». Требуйте альбом узлов до начала работ.
Какие бывают системы: вертикальная, горизонтальная, перекрёстная
Схема подсистемы подбирается под облицовку. Вертикальная — для кассет и панелей с вертикальным швом, самая распространённая. Горизонтально-вертикальная (перекрёстная) — для тяжёлого керамогранита и натурального камня: двойная обрешётка выравнивает любые неровности стены и распределяет нагрузку. Межэтажная схема крепит кронштейны в перекрытия — выручает на стенах из газоблока, которые плохо держат анкер. У ТОО VENTFASAD 24 есть готовые решения REVENTAL для каждой схемы с альбомами технических решений.
Основные элементы НВФ и требования к ним:
| Элемент | Материал | Ключевое требование |
|---|---|---|
| Кронштейн | алюминий / оцинковка / нержавейка | несущая способность по расчёту |
| Профиль | алюминий / оцинкованная сталь | плоскостность, темп. зазоры |
| Анкер | сталь с допуском для основания | протокол испытаний на вырыв |
| Утеплитель | минвата НГ от 45 кг/м³ | негорючесть, ветрозащита |
| Облицовка | керамогранит, кассеты, HPL и др. | пожарный класс, формат по расчёту |
Вопросы и ответы
Какой вентилируемый зазор считается правильным?
По СП РК 5.06-19-2012 — от 40 до 60 мм в свету. Меньше — воздух «запирается» и влага не удаляется, больше 100–150 мм — растёт пожарный риск тяги в зазоре.
Чем отличается дешёвая система от дорогой при одинаковом виде?
Сечениями профилей, маркой стали/сплава, толщиной покрытия, наличием расчёта и сертификатов. Снаружи разницы нет — она проявится при первом шторме или через 10 лет коррозии.
Чем поможет ТОО VENTFASAD 24
Мы закрываем весь цикл: BIM-проектирование и расчёты, комплект чертежей КМ/КМД, поставка классической и межэтажной подсистемы, облицовка под задачу объекта. География — весь Казахстан: Атырау и другие города. Консультация инженера бесплатная: опишите объект, и мы предложим решение с ценой за квадратный метр.
Желдетілетін қасбеттің тораптары: қандай түрлері бар және неге бәрін шешеді
Қасбет 50 жыл қызмет етуі үшін оның қалай құрылғанын түсіну керек. «узел вентилируемого фасада» сұранысын әдетте шартқа қол қоймас бұрын конструкцияны түсінгісі келетіндер қояды — және бұл дұрыс тәсіл. VENTFASAD 24 ЖШС инженері аспалы желдетілетін қасбет жүйесін элементтерге бөліп, ондағы ненің сыни, ненің бюджет мәселесі екенін түсіндіреді. Мысалдар — Атырауда және Қазақстанның басқа қалаларындағы нысандар тәжірибесінен.
Жүйе қабаттары және олардың қызметтері
Көтергіш қабат — кронштейндер мен бағыттаушылар: олар қаптама салмағы мен жел жүктемелерін қабырғаға береді, сондықтан олардың қималары мен қадамы беріктік есебімен анықталады. Жылу оқшаулау қабаты — тығыздығы 45 кг/м³-ден басталатын, жел-гидроқорғаныс мембранасы немесе қаптауы бар жанбайтын минмақта. 40–60 мм желдету саңылауы — ылғалды шығаруды қамтамасыз ететін жүйенің «қозғалтқышы». Қаптама — ауа райын қабылдап, сәулетті қалыптастыратын қорғаныш-сәндік қабат. Кез келген қабаттағы қате бүкіл жүйенің ресурсын төмендетеді.
Бәрін шешетін тораптар
Қасбет тораптарда «өмір сүреді»: терезелер мен есіктерге жанасулар, сыртқы және ішкі бұрыштар, цокольдік бастау, парапеттік аяқтау, деформациялық жіктер. Дәл осы жерде жиі қателеседі: дұрыс емес терезе беттемесі ойық контуры бойынша тоңуға әкеледі, парапетте су ағардың болмауы — жылытқышқа су өтуіне, ұзын профильдерді қатты бекіту — жазда қаптамадағы толқындарға. КМ/КМД жобасында әр торап жеке сызылады, монтаждаушылар оны «үйреншікті» емес, сызба бойынша жинайды. Жұмыс басталғанға дейін тораптар альбомын талап етіңіз.
Жүйелердің түрлері: тік, көлденең, айқаспалы
Қосалқы жүйе схемасы қаптамаға қарай таңдалады. Тік схема — тік жігі бар кассеталар мен панельдерге, ең кең таралғаны. Көлденең-тік (айқаспалы) — ауыр керамогранит пен табиғи тасқа: қос торкөз қабырғаның кез келген тегіс еместігін түзетіп, жүктемені таратады. Қабатаралық схема кронштейндерді жабындарға бекітеді — анкерді нашар ұстайтын газоблок қабырғаларда көмектеседі. VENTFASAD 24 ЖШС-нде әр схемаға арналған техникалық шешімдер альбомдары бар дайын REVENTAL шешімдері бар.
АЖҚ негізгі элементтері және оларға қойылатын талаптар:
| Элемент | Материал | Негізгі талап |
|---|---|---|
| Кронштейн | алюминий / мырышталған / тот баспайтын болат | есеп бойынша көтергіш қабілет |
| Профиль | алюминий / мырышталған болат | жазықтық, температуралық саңылаулар |
| Анкер | негізге рұқсаты бар болат | жұлып алу сынағының хаттамасы |
| Жылытқыш | 45 кг/м³-ден ЖМ минмақта | жанбаушылық, жел қорғанысы |
| Қаптама | керамогранит, кассеталар, HPL және т.б. | өрт класы, есеп бойынша формат |
Сұрақтар мен жауаптар
Қандай желдету саңылауы дұрыс деп есептеледі?
ҚР ЕЖ 5.06-19-2012 бойынша — жарықта 40-тан 60 мм-ге дейін. Аз болса — ауа «бітеліп», ылғал шықпайды, 100–150 мм-ден көп болса — саңылаудағы тарту өрт қаупін арттырады.
Көрінісі бірдей болғанда арзан жүйе қымбатынан немен ерекшеленеді?
Профильдер қималарымен, болат/қорытпа маркасымен, жабын қалыңдығымен, есеп пен сертификаттардың болуымен. Сырттай айырма жоқ — ол алғашқы дауылда немесе 10 жыл коррозиядан кейін көрінеді.
VENTFASAD 24 ЖШС немен көмектеседі
Біз толық циклді жабамыз: BIM-жобалау және есептер, КМ/КМД сызбалар жинағы, классикалық және қабатаралық қосалқы жүйені жеткізу, нысан міндетіне сай қаптама. География — бүкіл Қазақстан: Атырауда және басқа қалалар. Инженер кеңесі тегін: нысанды сипаттаңыз, біз шаршы метр бағасымен шешім ұсынамыз.
