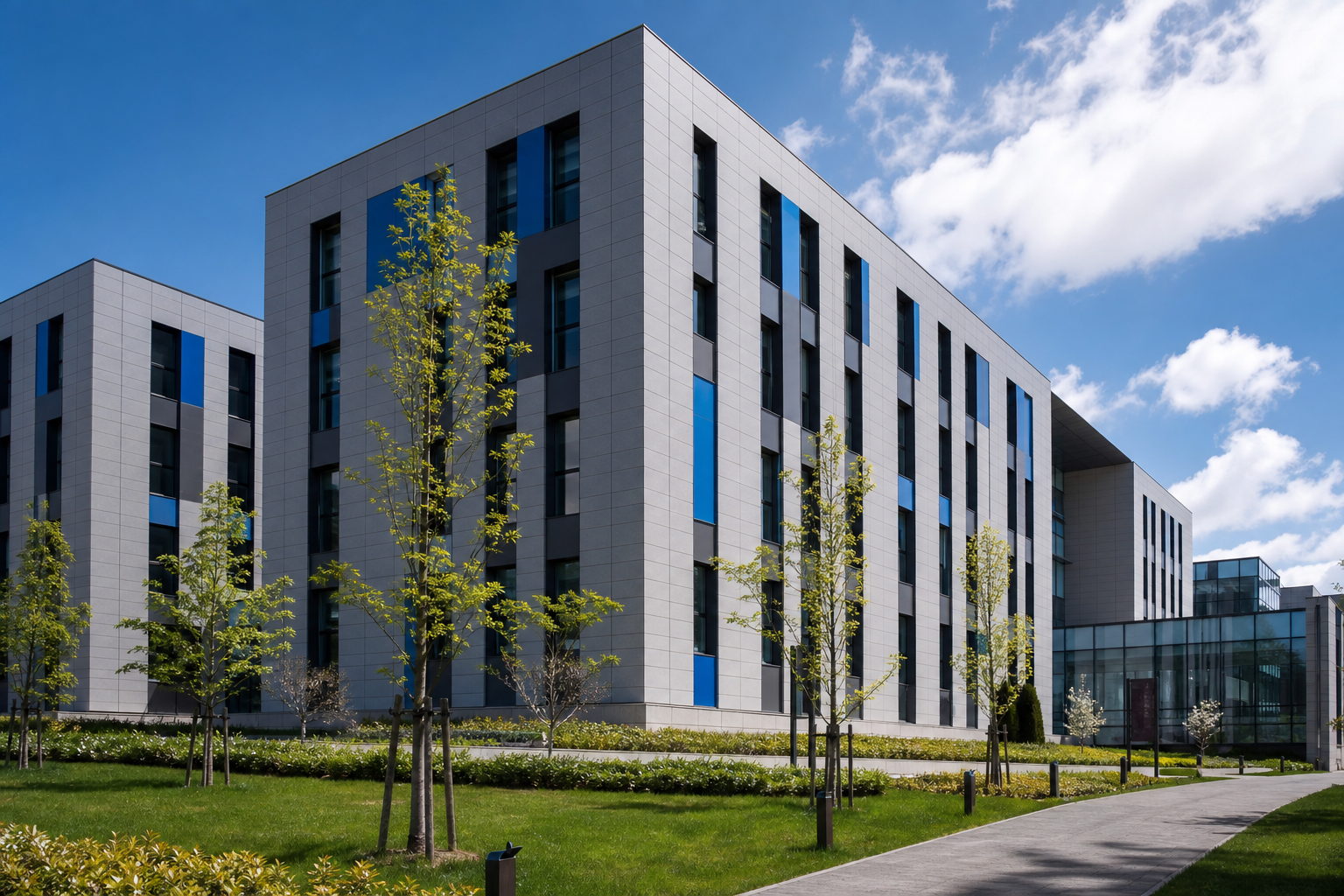

Чтобы фасад служил 50 лет, нужно понимать, как он устроен. Запрос «устройство вентилируемого фасада» обычно задают те, кто хочет разобраться в конструкции до подписания договора — и это правильный подход. Инженер ТОО VENTFASAD 24 раскладывает систему навесного вентилируемого фасада на элементы и объясняет, что в ней критично, а что — вопрос бюджета. Примеры — из практики объектов в Костанае и других городах Казахстана.
Слои системы и их функции
Несущий слой — кронштейны и направляющие: они передают вес облицовки и ветровые нагрузки на стену, поэтому их сечения и шаг определяются прочностным расчётом. Теплоизоляционный слой — негорючая минвата плотностью от 45 кг/м³ с ветрогидрозащитной мембраной или кашированием. Вентилируемый зазор 40–60 мм — «двигатель» системы, обеспечивающий удаление влаги. Облицовка — защитно-декоративный слой, который воспринимает погоду и формирует архитектуру. Ошибка в любом слое снижает ресурс всей системы.
Узлы, которые решают всё
Фасад «живёт» в узлах: примыкания к окнам и дверям, внешние и внутренние углы, цокольный старт, парапетное завершение, деформационные швы. Именно здесь чаще всего ошибаются: неправильный оконный откос даёт промерзание по контуру проёма, отсутствие отлива на парапете — затекание в утеплитель, жёсткое крепление длинных профилей — волны на облицовке летом. В проекте КМ/КМД каждый узел отрисовывается отдельно, и монтажники собирают его по чертежу, а не «как привыкли». Требуйте альбом узлов до начала работ.
Какие бывают системы: вертикальная, горизонтальная, перекрёстная
Схема подсистемы подбирается под облицовку. Вертикальная — для кассет и панелей с вертикальным швом, самая распространённая. Горизонтально-вертикальная (перекрёстная) — для тяжёлого керамогранита и натурального камня: двойная обрешётка выравнивает любые неровности стены и распределяет нагрузку. Межэтажная схема крепит кронштейны в перекрытия — выручает на стенах из газоблока, которые плохо держат анкер. У ТОО VENTFASAD 24 есть готовые решения REVENTAL для каждой схемы с альбомами технических решений.
Основные элементы НВФ и требования к ним:
| Элемент | Материал | Ключевое требование |
|---|---|---|
| Кронштейн | алюминий / оцинковка / нержавейка | несущая способность по расчёту |
| Профиль | алюминий / оцинкованная сталь | плоскостность, темп. зазоры |
| Анкер | сталь с допуском для основания | протокол испытаний на вырыв |
| Утеплитель | минвата НГ от 45 кг/м³ | негорючесть, ветрозащита |
| Облицовка | керамогранит, кассеты, HPL и др. | пожарный класс, формат по расчёту |
Вопросы и ответы
Какой вентилируемый зазор считается правильным?
По СП РК 5.06-19-2012 — от 40 до 60 мм в свету. Меньше — воздух «запирается» и влага не удаляется, больше 100–150 мм — растёт пожарный риск тяги в зазоре.
Чем отличается дешёвая система от дорогой при одинаковом виде?
Сечениями профилей, маркой стали/сплава, толщиной покрытия, наличием расчёта и сертификатов. Снаружи разницы нет — она проявится при первом шторме или через 10 лет коррозии.
Вентфасад под ключ от ТОО VENTFASAD 24
ТОО VENTFASAD 24 проектирует и поставляет навесные вентилируемые фасады по всему Казахстану: прочностной расчёт по нормам РК, проект КМ/КМД, подсистема REVENTAL и облицовка — от керамогранита до HPL-панелей. Работаем с объектами в Костанае и других городах. Пришлите параметры здания — посчитаем комплект и смету в течение 1–2 рабочих дней.
Желдетілетін қасбеттің құрылымы: «қабаттар» неден тұрады
Қасбет 50 жыл қызмет етуі үшін оның қалай құрылғанын түсіну керек. «устройство вентилируемого фасада» сұранысын әдетте шартқа қол қоймас бұрын конструкцияны түсінгісі келетіндер қояды — және бұл дұрыс тәсіл. VENTFASAD 24 ЖШС инженері аспалы желдетілетін қасбет жүйесін элементтерге бөліп, ондағы ненің сыни, ненің бюджет мәселесі екенін түсіндіреді. Мысалдар — Қостанайда және Қазақстанның басқа қалаларындағы нысандар тәжірибесінен.
Жүйе қабаттары және олардың қызметтері
Көтергіш қабат — кронштейндер мен бағыттаушылар: олар қаптама салмағы мен жел жүктемелерін қабырғаға береді, сондықтан олардың қималары мен қадамы беріктік есебімен анықталады. Жылу оқшаулау қабаты — тығыздығы 45 кг/м³-ден басталатын, жел-гидроқорғаныс мембранасы немесе қаптауы бар жанбайтын минмақта. 40–60 мм желдету саңылауы — ылғалды шығаруды қамтамасыз ететін жүйенің «қозғалтқышы». Қаптама — ауа райын қабылдап, сәулетті қалыптастыратын қорғаныш-сәндік қабат. Кез келген қабаттағы қате бүкіл жүйенің ресурсын төмендетеді.
Бәрін шешетін тораптар
Қасбет тораптарда «өмір сүреді»: терезелер мен есіктерге жанасулар, сыртқы және ішкі бұрыштар, цокольдік бастау, парапеттік аяқтау, деформациялық жіктер. Дәл осы жерде жиі қателеседі: дұрыс емес терезе беттемесі ойық контуры бойынша тоңуға әкеледі, парапетте су ағардың болмауы — жылытқышқа су өтуіне, ұзын профильдерді қатты бекіту — жазда қаптамадағы толқындарға. КМ/КМД жобасында әр торап жеке сызылады, монтаждаушылар оны «үйреншікті» емес, сызба бойынша жинайды. Жұмыс басталғанға дейін тораптар альбомын талап етіңіз.
Жүйелердің түрлері: тік, көлденең, айқаспалы
Қосалқы жүйе схемасы қаптамаға қарай таңдалады. Тік схема — тік жігі бар кассеталар мен панельдерге, ең кең таралғаны. Көлденең-тік (айқаспалы) — ауыр керамогранит пен табиғи тасқа: қос торкөз қабырғаның кез келген тегіс еместігін түзетіп, жүктемені таратады. Қабатаралық схема кронштейндерді жабындарға бекітеді — анкерді нашар ұстайтын газоблок қабырғаларда көмектеседі. VENTFASAD 24 ЖШС-нде әр схемаға арналған техникалық шешімдер альбомдары бар дайын REVENTAL шешімдері бар.
АЖҚ негізгі элементтері және оларға қойылатын талаптар:
| Элемент | Материал | Негізгі талап |
|---|---|---|
| Кронштейн | алюминий / мырышталған / тот баспайтын болат | есеп бойынша көтергіш қабілет |
| Профиль | алюминий / мырышталған болат | жазықтық, температуралық саңылаулар |
| Анкер | негізге рұқсаты бар болат | жұлып алу сынағының хаттамасы |
| Жылытқыш | 45 кг/м³-ден ЖМ минмақта | жанбаушылық, жел қорғанысы |
| Қаптама | керамогранит, кассеталар, HPL және т.б. | өрт класы, есеп бойынша формат |
Сұрақтар мен жауаптар
Қандай желдету саңылауы дұрыс деп есептеледі?
ҚР ЕЖ 5.06-19-2012 бойынша — жарықта 40-тан 60 мм-ге дейін. Аз болса — ауа «бітеліп», ылғал шықпайды, 100–150 мм-ден көп болса — саңылаудағы тарту өрт қаупін арттырады.
Көрінісі бірдей болғанда арзан жүйе қымбатынан немен ерекшеленеді?
Профильдер қималарымен, болат/қорытпа маркасымен, жабын қалыңдығымен, есеп пен сертификаттардың болуымен. Сырттай айырма жоқ — ол алғашқы дауылда немесе 10 жыл коррозиядан кейін көрінеді.
VENTFASAD 24 ЖШС-нен «кілт тапсыру» вентфасады
VENTFASAD 24 ЖШС бүкіл Қазақстан бойынша аспалы желдетілетін қасбеттерді жобалайды және жеткізеді: ҚР нормалары бойынша беріктік есебі, КМ/КМД жобасы, REVENTAL қосалқы жүйесі және керамограниттен HPL-панельдерге дейінгі қаптама. Қостанайда және басқа қалалардағы нысандармен жұмыс істейміз. Ғимарат параметрлерін жіберіңіз — жинақ пен сметаны 1–2 жұмыс күнінде есептейміз.
