«толщина вентилируемого фасада» — вопрос не праздный: от общей толщины конструкции зависят тепловой контур, посадка окон, площадь застройки и даже согласование с архитектурой города. Толщина НВФ — это всегда сумма слоёв: утеплитель + вентзазор + облицовка с подсистемой. Инженер ТОО VENTFASAD 24 объясняет, как формируется этот размер и почему его нельзя назначать «на глаз» — с примерами расчётов для климата Павлодаре.
Слагаемые толщины: считаем вместе
Утеплитель для климата Казахстана — обычно 100–200 мм минваты: точную цифру даёт теплотехнический расчёт по нормам для вашего города (в Астане с её морозами потребуется больше, чем в Шымкенте). Вентилируемый зазор — 40–60 мм по СП РК 5.06-19-2012. Облицовка с креплением — от 25 мм у HPL до 50–60 мм у керамогранита на кляммерах и до 80 мм у камня. Итого типовая толщина НВФ от стены до лицевой поверхности — 180–300 мм. Эта цифра закладывается в проект до заказа окон и отливов — менять её после монтажа кронштейнов уже дорого.
Толщина утеплителя: где экономить нельзя
Минвата — единственный слой, который работает на тепло, и резать её толщину ради экономии бессмысленно: каждые «сэкономленные» 50 мм возвращаются счетами за отопление и риском точки росы в стене. Применяют одно- или двухслойную укладку с разбежкой швов; плотность — от 45 кг/м³ для нижнего слоя и от 80 кг/м³ для верхнего ветрозащитного либо однослойные плиты с кашированием. Толщину подбирает теплотехнический расчёт в составе проекта — у ТОО VENTFASAD 24 он входит в комплект КМ/КМД вместе с прочностным.
Как толщина влияет на узлы и бюджет

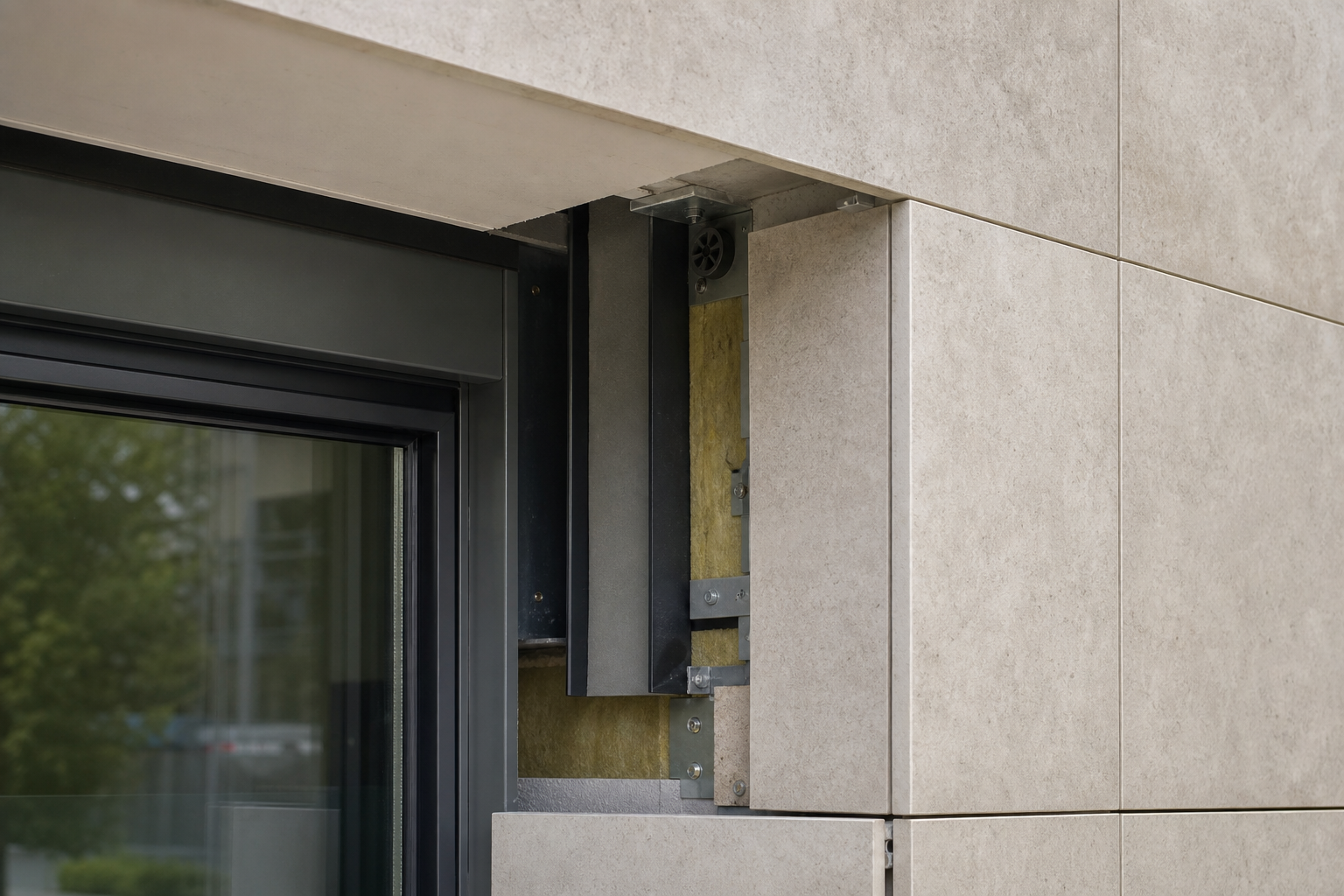

Чем толще «пирог», тем длиннее вылет кронштейнов и глубже оконные откосы. Вылет 150 мм и 230 мм — это разные кронштейны по цене и несущей способности, а откосы глубже 250 мм требуют доборных элементов. Поэтому толщину оптимизируют комплексно: иногда выгоднее утеплитель чуть плотнее и тоньше, чем экстремальные вылеты по всему фасаду. На реконструкциях добавляется ещё один фактор — существующие отливы, козырьки и примыкания к соседним зданиям. Все эти решения принимает проектировщик, балансируя теплотехнику, прочность и смету.
Типовая толщина НВФ для разных облицовок (утеплитель 150 мм, зазор 50 мм):
| Облицовка | Слой облицовки с крепежом | Итого от стены |
|---|---|---|
| HPL-панели | 25–30 мм | 225–230 мм |
| Керамогранит на кляммерах | 50–60 мм | 250–260 мм |
| Алюминиевые кассеты | 45–55 мм | 245–255 мм |
| Клинкерная плитка | 40–50 мм | 240–250 мм |
| Натуральный камень 30 мм | 70–80 мм | 270–280 мм |
Вопросы и ответы
Можно ли уменьшить толщину фасада за счёт вентзазора?
Нет: 40 мм в свету — нормативный минимум по СП РК 5.06-19-2012. Меньший зазор перестаёт удалять влагу, утеплитель намокает и теряет свойства.
Какая толщина утеплителя нужна в Астане и Алматы?
Ориентир: Астана — 150–200 мм, Алматы — 120–150 мм минваты. Точно — по теплотехническому расчёту для конкретной стены и назначения здания.
Вентфасад под ключ от ТОО VENTFASAD 24
ТОО VENTFASAD 24 проектирует и поставляет навесные вентилируемые фасады по всему Казахстану: прочностной расчёт по нормам РК, проект КМ/КМД, подсистема REVENTAL и облицовка — от керамогранита до HPL-панелей. Работаем с объектами в Павлодаре и других городах. Пришлите параметры здания — посчитаем комплект и смету в течение 1–2 рабочих дней.
Желдетілетін қасбеттің қалыңдығы: неге байланысты және қалай есептеу керек
«толщина вентилируемого фасада» — бекер сұрақ емес: конструкцияның жалпы қалыңдығына жылу контуры, терезелердің орналасуы, құрылыс ауданы, тіпті қала сәулетімен келісу де байланысты. АЖҚ қалыңдығы — әрқашан қабаттар қосындысы: жылытқыш + желдету саңылауы + қосалқы жүйесі бар қаптама. VENTFASAD 24 ЖШС инженері бұл өлшемнің қалай қалыптасатынын және оны неге «көзбен» тағайындауға болмайтынын Павлодарда климатына арналған есеп мысалдарымен түсіндіреді.
Қалыңдық құраушылары: бірге есептейміз
Қазақстан климатына жылытқыш — әдетте 100–200 мм минмақта: нақты санды қалаңызға арналған нормалар бойынша жылутехникалық есеп береді (аязды Астанада Шымкентке қарағанда көбірек қажет). Желдету саңылауы — ҚР ЕЖ 5.06-19-2012 бойынша 40–60 мм. Бекіткіші бар қаптама — HPL-де 25 мм-ден кляммердегі керамогранитте 50–60 мм-ге және таста 80 мм-ге дейін. Барлығы қабырғадан бет жазықтығына дейінгі АЖҚ типтік қалыңдығы — 180–300 мм. Бұл сан терезелер мен су ағарларға тапсырыс бергенге дейін жобаға енгізіледі — кронштейндер монтажынан кейін оны өзгерту қымбатқа түседі.
Жылытқыш қалыңдығы: үнемдеуге болмайтын жер
Минмақта — жылуға жұмыс істейтін жалғыз қабат, оның қалыңдығын үнемдеу үшін кесу мағынасыз: әр «үнемделген» 50 мм жылыту шоттарымен және қабырғадағы шық нүктесінің қаупімен қайтады. Жіктерді ауыстыра отырып бір немесе екі қабатты төсеу қолданылады; тығыздығы — төменгі қабатқа 45 кг/м³-ден және жоғарғы жел қорғаныш қабатқа 80 кг/м³-ден, немесе қаптауы бар бір қабатты плиталар. Қалыңдықты жоба құрамындағы жылутехникалық есеп таңдайды — VENTFASAD 24 ЖШС-нде ол беріктік есебімен бірге КМ/КМД жинағына кіреді.
Қалыңдық тораптар мен бюджетке қалай әсер етеді
«Қабаттар» неғұрлым қалың болса, кронштейндер шығуы соғұрлым ұзын және терезе беттемелері тереңірек. 150 мм мен 230 мм шығу — бағасы мен көтергіш қабілеті бойынша әртүрлі кронштейндер, ал 250 мм-ден терең беттемелер қосымша элементтерді талап етеді. Сондықтан қалыңдықты кешенді оңтайландырады: кейде бүкіл қасбет бойынша экстремалды шығулардан гөрі сәл тығызырақ әрі жұқа жылытқыш тиімдірек. Реконструкцияларда тағы бір фактор қосылады — бар су ағарлар, күнқағарлар және көрші ғимараттарға жанасулар. Осы шешімдердің бәрін жылутехниканы, беріктікті және сметаны теңестіре отырып жобалаушы қабылдайды.
Әртүрлі қаптамаларға арналған АЖҚ типтік қалыңдығы (жылытқыш 150 мм, саңылау 50 мм):
| Қаптама | Бекіткіші бар қаптама қабаты | Қабырғадан барлығы |
|---|---|---|
| HPL-панельдер | 25–30 мм | 225–230 мм |
| Кляммердегі керамогранит | 50–60 мм | 250–260 мм |
| Алюминий кассеталар | 45–55 мм | 245–255 мм |
| Клинкер плиткасы | 40–50 мм | 240–250 мм |
| 30 мм табиғи тас | 70–80 мм | 270–280 мм |
Сұрақтар мен жауаптар
Қасбет қалыңдығын желдету саңылауы есебінен азайтуға бола ма?
Жоқ: жарықта 40 мм — ҚР ЕЖ 5.06-19-2012 бойынша нормативтік минимум. Кішірек саңылау ылғалды шығармайды, жылытқыш суланып, қасиетін жоғалтады.
Астана мен Алматыда қандай жылытқыш қалыңдығы қажет?
Бағдар: Астана — 150–200 мм, Алматы — 120–150 мм минмақта. Нақтысы — нақты қабырға мен ғимарат мақсатына арналған жылутехникалық есеп бойынша.
VENTFASAD 24 ЖШС-нен «кілт тапсыру» вентфасады
VENTFASAD 24 ЖШС бүкіл Қазақстан бойынша аспалы желдетілетін қасбеттерді жобалайды және жеткізеді: ҚР нормалары бойынша беріктік есебі, КМ/КМД жобасы, REVENTAL қосалқы жүйесі және керамограниттен HPL-панельдерге дейінгі қаптама. Павлодарда және басқа қалалардағы нысандармен жұмыс істейміз. Ғимарат параметрлерін жіберіңіз — жинақ пен сметаны 1–2 жұмыс күнінде есептейміз.
