Вся надёжность вентилируемого фасада в конечном счёте висит на анкерах — точках, где система встречается со зданием. Можно идеально рассчитать каркас и купить лучшую облицовку, но если анкер подобран «по привычке», а не под фактическую стену, фасад держится на честном слове. Разбираю требования ҚР ЕЖ 5.06-19-2012 / СП РК 5.06-19-2012 к узлам крепления и объясняю, почему испытания анкеров на объекте — не формальность, а страховка от катастрофы.

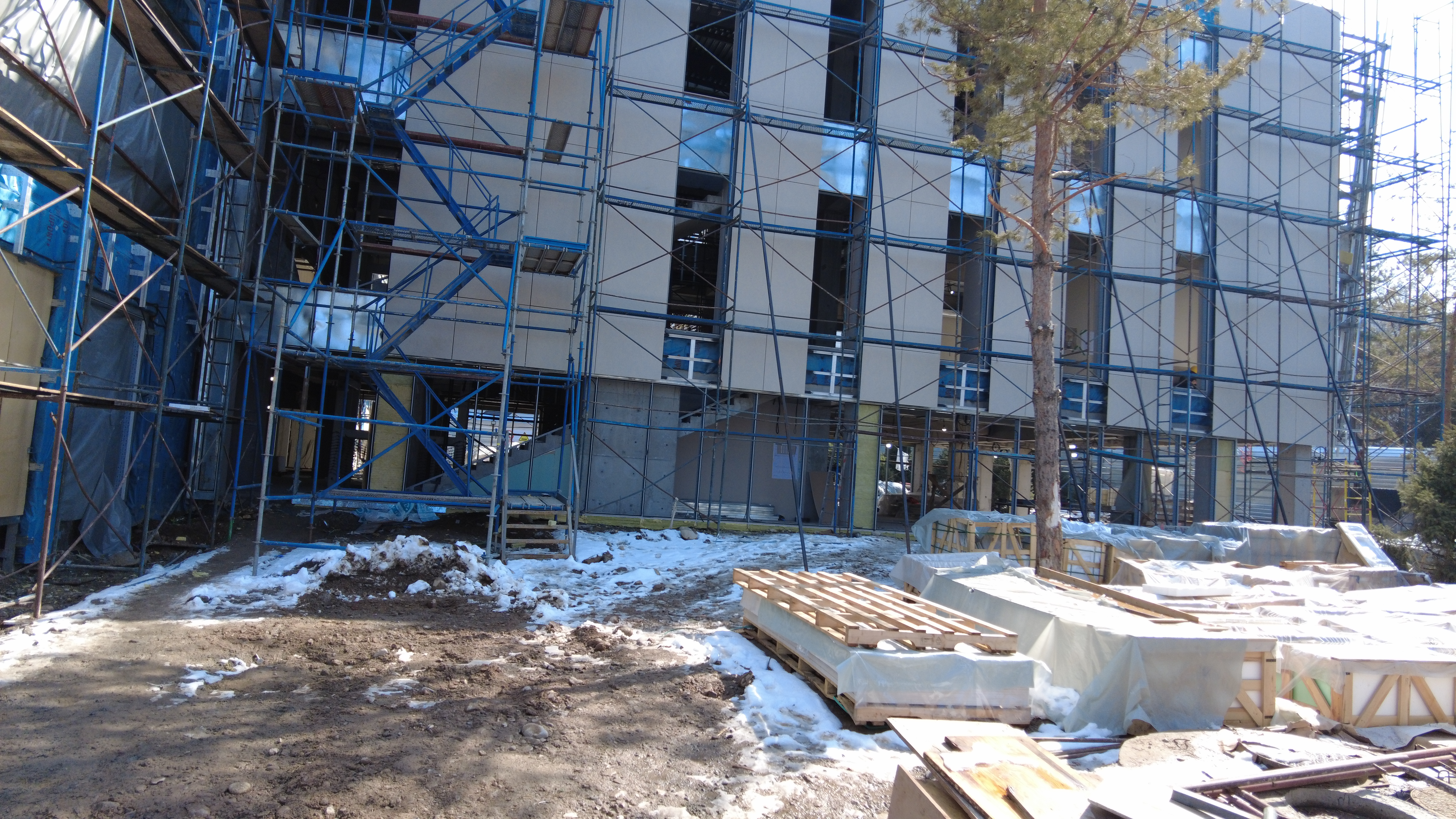

Цепочка передачи нагрузки: от облицовки до стены
Нагрузки идут по цепочке: облицовка → элементы крепления (кляммеры, заклёпки, аграфы) → несущий профиль → кронштейн → анкер → несущая конструкция здания. Прочность системы равна прочности слабейшего звена, поэтому свод правил требует расчётного подтверждения каждого элемента цепочки, а не только «главных» профилей.
Узел кронштейна — самый нагруженный: на один анкер может приходиться 200–500 кг с учётом ветра. Между кронштейном и стеной устанавливается изолирующая прокладка (паронит) — терморазрыв и защита от электрохимической коррозии. Жёсткие и подвижные кронштейны чередуются по схеме, позволяя каркасу «дышать» при температурных деформациях.
Анкеры: выбор под основание и обязательные испытания
Универсального анкера не существует. Бетон держит распорные и химические анкеры штатно; пустотелый кирпич требует химии с сетчатой гильзой; газобетон — специальных решений и пониженных расчётных нагрузок. Свод правил и здравый смысл требуют натурных испытаний анкеров на вырыв непосредственно на объекте: фактическая стена может отличаться от проектной прочности в разы.
Протокол испытаний — обязательный документ для технадзора и экспертизы. Типичная схема: контрольные вытяжки в разных зонах фасада с коэффициентом запаса к расчётной нагрузке. Если стена «сыплется» — переходим на химические анкеры, увеличиваем глубину или количество точек, либо уводим крепление в межэтажные перекрытия. Всё это решается до монтажа, а не после первого урагана.
Узлы примыканий: углы, парапеты, проёмы и швы
Помимо рядовых узлов проект обязан проработать особые зоны: внешние и внутренние углы (повышенная ветровая нагрузка), парапеты (крепление верхней зоны и отливов), оконные и дверные проёмы (откосы, отливы, примыкание к раме), деформационные швы здания (каркас фасада разрывается и не передаёт усилия через шов).
В этих зонах сходятся требования прочности, теплотехники, гидроизоляции и пожарной безопасности — поэтому готовые альбомы технических решений экономят недели проектирования. Мы применяем отработанные узлы подсистемы REVENTAL, адаптируя их под конкретный объект, и выдаём монтажникам деталировку, по которой невозможно собрать неправильно.
Выбор анкера под материал основания:
| Материал стены | Тип анкера | Особенности |
|---|---|---|
| Бетон В20 и выше | распорные металлические, химические | высокая несущая способность, стандартные решения |
| Полнотелый кирпич | распорные, химические | проверка на краевые расстояния |
| Пустотелый кирпич | химические с сетчатой гильзой | распорные не работают в пустотах |
| Газобетон, пеноблок | специальные для ячеистых бетонов, химические | обязательны натурные испытания на вырыв |
| Слабые основания | крепление в межэтажные перекрытия | нагрузка обходит стену, идёт в каркас здания |
Вопросы и ответы
Можно ли крепить вентфасад к газоблоку или пеноблоку?
Можно, но только по результатам натурных испытаний анкеров на вырыв на объекте. Часто кронштейны крепят в межэтажные перекрытия, обходя слабое основание.
Кто должен выполнять расчёт несущей способности вентфасада?
Проектная организация с допуском и опытом расчёта НВФ. ТОО «VENTFASAD 24» выполняет прочностные расчёты по нормам РК и выдаёт комплект КМ/КМД с узлами и спецификациями.
