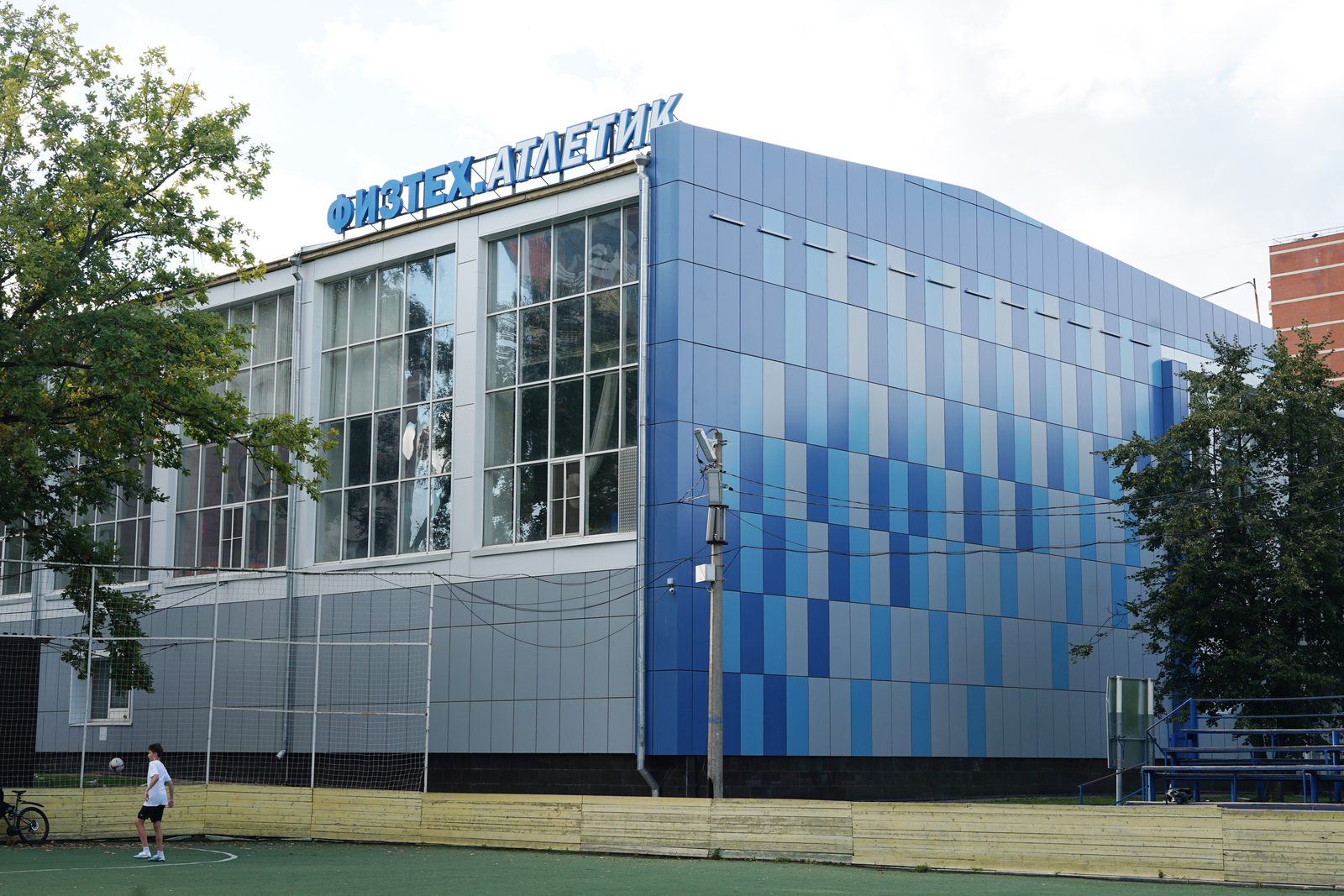

Несущий каркас — скелет вентилируемого фасада: именно он держит облицовку, противостоит ветру и сейсмике. ҚР ЕЖ 5.06-19-2012 / СП РК 5.06-19-2012 предъявляет к нему жёсткие требования, и это справедливо: 80 % аварий навесных фасадов связаны с ошибками в каркасе и креплениях. Разбираю как инженер-проектировщик: из чего состоит подсистема, какие материалы допустимы и что обязательно должно быть посчитано до начала монтажа.
Из чего состоит несущий каркас НФсВЗ
Классическая схема: анкер — кронштейн — несущий профиль — элементы крепления облицовки. Кронштейны передают нагрузку на стену или перекрытие, направляющие профили выравнивают плоскость и несут облицовку. Между кронштейном и стеной обязательна терморазрывная прокладка — она снижает мостик холода и компенсирует неровности основания.
Свод правил требует, чтобы все элементы каркаса были заводского изготовления, с подтверждёнными характеристиками — самодельные «уголки из строймагазина» недопустимы. Мы поставляем сертифицированную подсистему REVENTAL собственного производства: кронштейны, профили и крепёж проходят входной контроль и имеют полный пакет документов.
Что входит в расчёт несущей способности
Расчёт выполняется на сочетания нагрузок: собственный вес облицовки и каркаса, ветровая нагрузка с учётом пульсационной составляющей и угловых зон, сейсмическое воздействие для соответствующих районов, температурные деформации. Проверяются прочность и устойчивость кронштейнов и профилей, прогибы направляющих, несущая способность анкеров и узлов крепления облицовки.
Результат расчёта — конкретные проектные решения: марка и шаг кронштейнов, сечения профилей, тип и глубина анкеровки. «На глазок» здесь не работает: одинаковые на вид фасады в Астане и Алматы будут иметь разный шаг крепления из-за разных ветровых и сейсмических условий. Заказать прочностной расчёт по нормам РК можно у нас — ссылки в конце статьи.
Типичные просчёты и как их избегают проектировщики
Самые частые ошибки: шаг кронштейнов взят «по аналогии» без расчёта; не учтены угловые зоны, где ветровая нагрузка в 1,5–2 раза выше; забыта сейсмика; неправильно подобраны анкеры под фактический материал стены. Каждая из них — потенциальная авария или предписание технадзора с остановкой работ.
Правильный порядок: обследование основания → сбор нагрузок → расчёт → проект КМ/КМД с узлами → монтаж строго по проекту. Если подрядчик предлагает «начать монтаж, а проект потом» — это красный флаг. Качественный проект окупается экономией металла: оптимизация сечений и шага после расчёта нередко снижает стоимость подсистемы на 10–15 %. Добавьте сюда отсутствие простоев и переделок — и станет ясно, почему опытные девелоперы никогда не экономят на стадии проектирования каркаса.
Материалы несущего каркаса по своду правил:
| Материал каркаса | Плюсы | Минусы |
|---|---|---|
| Алюминиевые сплавы | лёгкий, не корродирует, легко обрабатывается | большее температурное расширение, дороже стали |
| Оцинкованная сталь с покрытием | дешевле, жёсткая, малое тепловое расширение | риск коррозии на резах и царапинах |
| Нержавеющая сталь | максимальная долговечность и прочность | цена; применяется в ответственных узлах и крепеже |
Вопросы и ответы
Кто должен выполнять расчёт несущей способности вентфасада?
Проектная организация с допуском и опытом расчёта НВФ. ТОО «VENTFASAD 24» выполняет прочностные расчёты по нормам РК и выдаёт комплект КМ/КМД с узлами и спецификациями.
Можно ли крепить вентфасад к газоблоку или пеноблоку?
Можно, но только по результатам натурных испытаний анкеров на вырыв на объекте. Часто кронштейны крепят в межэтажные перекрытия, обходя слабое основание.
ТОО «VENTFASAD 24» проектирует и комплектует навесные вентилируемые фасады по ҚР ЕЖ / СП РК 5.06-19-2012: обследование, BIM-модель, прочностной расчёт, проект КМ/КМД, поставка подсистемы REVENTAL и облицовки — от кассет и керамогранита до HPL-панелей. Работаем по всему Казахстану: Алматы, Усть-Каменогорске, Астане, Шымкенте и другие города. Полезные разделы: подсистема REVENTAL для вентилируемого фасада, прочностной расчёт вентфасада по нормам РК, проект вентфасада стадии КМ (КМД). Позвоните или напишите нам — поможем с вашим объектом на любой стадии.
ҚР ЕЖ 5.06-19-2012 / СП РК 5.06-19-2012 егжей-тегжейлі талдау: НФсВЗ көтергіш қаңқасына қойылатын талаптар және көтергіш қабілет есебі
Көтергіш қаңқа — желдетілетін қасбеттің қаңқасы: дәл сол қаптаманы ұстап, жел мен сейсмикаға қарсы тұрады. ҚР ЕЖ 5.06-19-2012 оған қатаң талаптар қояды, және бұл әділ: аспалы қасбеттер апаттарының 80 %-ы қаңқа мен бекіткіштердегі қателіктерге байланысты. Инженер-жобалаушы ретінде талдаймын: қосалқы жүйе неден тұрады, қандай материалдар рұқсат етілген және монтаж басталғанға дейін не есептелуі тиіс.
НФсВЗ көтергіш қаңқасы неден тұрады
Классикалық сұлба: анкер — кронштейн — көтергіш профиль — қаптаманы бекіту элементтері. Кронштейндер жүктемені қабырғаға немесе жабынға береді, бағыттауыш профильдер жазықтықты туралап, қаптаманы көтереді. Кронштейн мен қабырға арасында термоүзгіш төсем міндетті — ол суық көпірін азайтады.
Ережелер жинағы қаңқаның барлық элементтері зауытта жасалып, расталған сипаттамалары болуын талап етеді — қолдан жасалған бұрыштамалар қолдануға жарамсыз. Біз өз өндірісіміздің сертификатталған REVENTAL қосалқы жүйесін жеткіземіз: кронштейндер, профильдер және бекіткіштер кіріс бақылауынан өтеді.
Көтергіш қабілет есебіне не кіреді
Есеп жүктемелер тіркесіміне орындалады: қаптама мен қаңқаның өз салмағы, пульсациялық құраушысы мен бұрыштық аймақтарды ескеретін жел жүктемесі, тиісті аудандар үшін сейсмикалық әсер, температуралық деформациялар. Кронштейндер мен профильдердің беріктігі, бағыттауыштардың иілуі, анкерлердің көтергіш қабілеті тексеріледі.
Есептің нәтижесі — нақты жобалық шешімдер: кронштейндердің маркасы мен қадамы, профильдер қималары, анкерлеу түрі мен тереңдігі. «Көзбен өлшеу» бұл жерде жұмыс істемейді: Астана мен Алматыдағы бірдей көрінетін қасбеттердің жел және сейсмикалық жағдайлары әртүрлі болғандықтан, бекіту қадамы да әртүрлі болады.
Типтік қателер және жобалаушылар олардан қалай қашады
Ең жиі қателер: кронштейндер қадамы есепсіз «ұқсастық бойынша» алынған; жел жүктемесі 1,5–2 есе жоғары бұрыштық аймақтар ескерілмеген; сейсмика ұмытылған; анкерлер қабырғаның нақты материалына дұрыс таңдалмаған. Олардың әрқайсысы — ықтимал апат немесе жұмысты тоқтататын техқадағалау ұйғарымы.
Дұрыс тәртіп: негізді зерттеу → жүктемелерді жинау → есеп → тораптары бар КМ/КМД жобасы → жоба бойынша қатаң монтаж. Егер мердігер «алдымен монтаж, жоба кейін» десе — бұл қауіп белгісі. Сапалы жоба металл үнемдеумен ақталады: есептен кейінгі оңтайландыру қосалқы жүйе құнын 10–15 %-ға төмендетеді.
Ережелер жинағы бойынша көтергіш қаңқа материалдары:
| Қаңқа материалы | Артықшылықтары | Кемшіліктері |
|---|---|---|
| Алюминий қорытпалары | жеңіл, тот баспайды, өңдеуге оңай | температуралық кеңеюі жоғары, болаттан қымбат |
| Жабыны бар мырышталған болат | арзанырақ, қатты, жылулық кеңеюі аз | кесілген жерлерде коррозия қаупі |
| Тот баспайтын болат | барынша ұзақ мерзімділік пен беріктік | бағасы; жауапты тораптар мен бекіткіштерде қолданылады |
Сұрақтар мен жауаптар
Желдетілетін қасбеттің көтергіш қабілетінің есебін кім орындауы керек?
Рұқсаты және НВФ есептеу тәжірибесі бар жобалау ұйымы. «VENTFASAD 24» ЖШС ҚР нормалары бойынша беріктік есептерін орындап, тораптары мен спецификациялары бар КМ/КМД жинағын береді.
Желдетілетін қасбетті газоблокқа немесе пеноблокқа бекітуге бола ма?
Болады, бірақ нысанда анкерлерді жұлып алу сынақтарының нәтижелері бойынша ғана. Көбіне кронштейндерді әлсіз негізді айналып өтіп, қабатаралық жабындарға бекітеді.
«VENTFASAD 24» ЖШС аспалы желдетілетін қасбеттерді ҚР ЕЖ 5.06-19-2012 бойынша жобалайды және жинақтайды: зерттеу, BIM-модель, беріктік есебі, КМ/КМД жобасы, REVENTAL қосалқы жүйесі мен қаптаманы жеткізу — кассеталар мен керамограниттен HPL-панельдерге дейін. Бүкіл Қазақстан бойынша жұмыс істейміз: Алматы, Атырауда, Қостанайда, Шымкентте және басқа қалалар. Кез келген сатыдағы нысаныңызға көмектесеміз — бізге хабарласыңыз.
