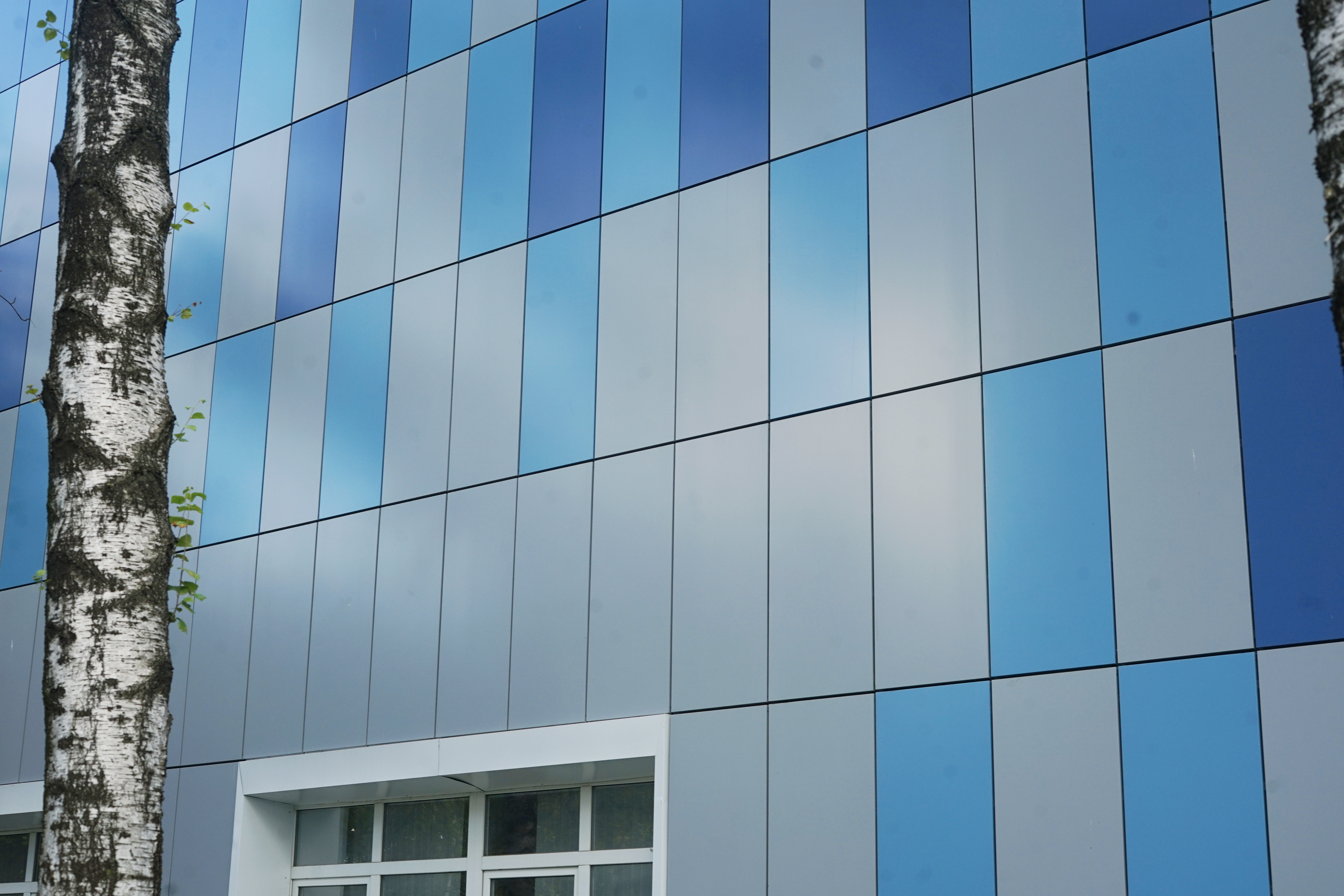

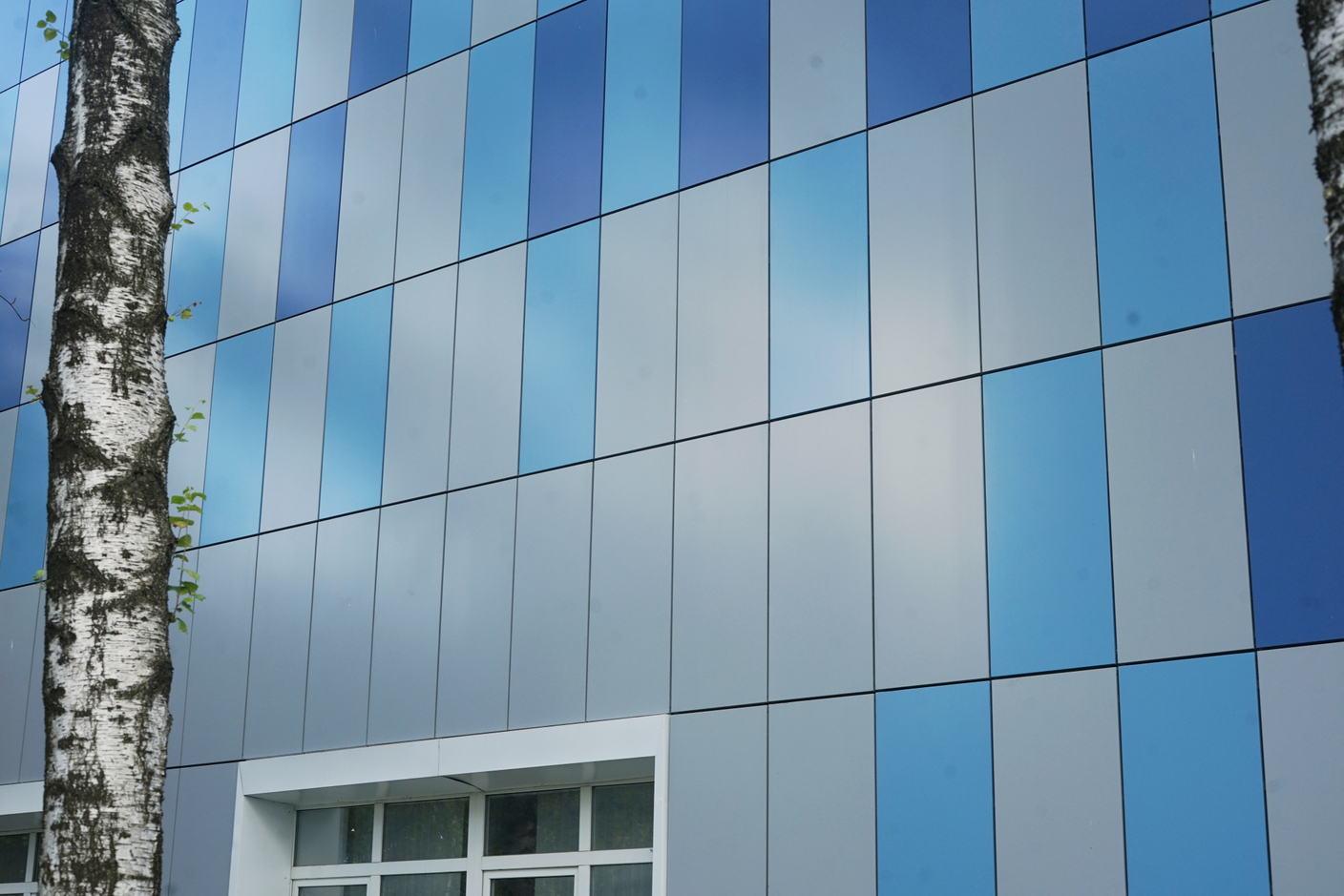

За годы работы мы видели сотни фасадов — и новых, и «уставших», и аварийных. Печальная закономерность: 90 % проблем повторяются из объекта в объект, и все они — нарушения требований ҚР ЕЖ 5.06-19-2012 / СП РК 5.06-19-2012, которых можно было избежать ещё на бумаге. Собрал антирейтинг ошибок проектировщиков и монтажников с реальными последствиями и рецептами профилактики. Сохраните этот чек-лист перед стартом своего объекта.
Ошибки проектирования: дорогие решения на бумаге
Лидер антирейтинга — отсутствие проекта как такового: фасад собирают «по образцу соседнего». Дальше — типовой расчёт без привязки к объекту: чужой ветровой район, не та сейсмика, забытые угловые зоны. Третья классика — анкеровка, не привязанная к фактическому материалу стены: в проекте бетон, по факту — газоблок со слоем штукатурки.
Сюда же: вентзазор «впритык», который схлопывается на неровной стене; узлы, скопированные из чужих альбомов без адаптации; не предусмотренные температурные компенсации; забытые противопожарные рассечки. Каждая из этих ошибок стоит от сотен тысяч тенге на переделку — и это если её поймали до монтажа, а не после.
Ошибки монтажа: как убивают правильный проект
Монтажный антирейтинг: замена материалов на «аналоги» без согласования (профиль тоньше, анкер короче, утеплитель легче); экономия креплений в угловых зонах; глухая заклёпка всех точек без подвижных узлов; утеплитель со щелями и без дюбелей; смятая или порванная ветрозащита; рассечки «забыли поставить»; продухи закрыты декором или отмосткой.
Отдельная боль — отсутствие исполнительной документации: нет актов скрытых работ, нет протоколов испытаний анкеров, нет сертификатов на партию. Через пять лет, когда проявится дефект, доказать что-либо подрядчику будет невозможно. Требуйте документы по каждому переделу — это бесплатно на стройке и бесценно потом.
Система защиты от ошибок: что работает на практике
Первый рубеж — полноценный проект КМ/КМД с прочностным расчётом от организации с фасадным опытом. Второй — входной контроль и испытания на объекте: анкеры, геометрия, сертификаты. Третий — поэтапная приёмка скрытых работ технадзором с актами. Четвёртый — авторский надзор проектировщика: он узнает свои узлы и сразу видит отклонения.
Пятый рубеж — выбор поставщика системы, который отвечает за результат комплексно. ТОО «VENTFASAD 24» закрывает цепочку целиком: обследование, BIM-модель, расчёт, проект КМ/КМД, поставка подсистемы REVENTAL и облицовки, шеф-монтаж и авторский надзор. Когда за проект и железо отвечает одна команда, ошибкам просто негде спрятаться.
Антирейтинг ошибок: последствия и профилактика:
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Монтаж без проекта и расчёта | авария, предписание, демонтаж | проект КМ/КМД до начала работ |
| Анкеры «по привычке», без испытаний | вырыв кронштейнов под нагрузкой | натурные испытания на объекте |
| Сэкономленные крепления в угловых зонах | срыв облицовки при шторме | усиление углов по расчёту |
| Перекрытый вентзазор | мокрый утеплитель, плесень, промерзание | контроль зазора на всех этапах |
| Горючая ветрозащита и утеплитель | распространение пожара по фасаду | только НГ материалы с сертификатами |
| Жёсткая фиксация без компенсации | скрип, волны, срезанные заклёпки | подвижные узлы, температурные зазоры |
Вопросы и ответы
Обязателен ли проект на навесной вентилируемый фасад?
Да. НФсВЗ — это конструкция, воспринимающая ветровые и сейсмические нагрузки, поэтому без проекта (стадия КМ/КМД) и прочностного расчёта монтировать её нельзя. Проект также требуют органы технадзора и экспертиза.
Кто должен выполнять расчёт несущей способности вентфасада?
Проектная организация с допуском и опытом расчёта НВФ. ТОО «VENTFASAD 24» выполняет прочностные расчёты по нормам РК и выдаёт комплект КМ/КМД с узлами и спецификациями.
ТОО «VENTFASAD 24» проектирует и комплектует навесные вентилируемые фасады по ҚР ЕЖ / СП РК 5.06-19-2012: обследование, BIM-модель, прочностной расчёт, проект КМ/КМД, поставка подсистемы REVENTAL и облицовки — от кассет и керамогранита до HPL-панелей. Работаем по всему Казахстану: Алматы, Семее, Актау, Караганде и другие города. Полезные разделы: проект вентфасада КМ/КМД, прочностной расчёт по нормам РК, BIM-проектирование НВФ. Позвоните или напишите нам — поможем с вашим объектом на любой стадии.
ҚР ЕЖ 5.06-19-2012 / СП РК 5.06-19-2012 егжей-тегжейлі талдау: НФсВЗ жобалаушылары мен монтаждаушыларының типтік қателері және оларды қалай болдырмау
Жұмыс жылдарында біз жүздеген қасбетті көрдік — жаңасын да, «шаршағанын» да, апаттысын да. Өкінішті заңдылық: мәселелердің 90 %-ы нысаннан нысанға қайталанады, және олардың бәрі — қағаз жүзінде-ақ болдырмауға болатын ҚР ЕЖ 5.06-19-2012 талаптарының бұзылуы. Жобалаушылар мен монтаждаушылар қателерінің антирейтингін нақты салдарымен және алдын алу рецептерімен жинадым.
Жобалау қателері: қағаздағы қымбат шешімдер
Антирейтинг көшбасшысы — жобаның мүлдем болмауы: қасбетті «көршінің үлгісі бойынша» құрастырады. Әрі қарай — нысанға байланыстырылмаған типтік есеп: бөтен жел ауданы, басқа сейсмика, ұмытылған бұрыштық аймақтар. Үшінші классика — қабырғаның нақты материалына байланыстырылмаған анкерлеу: жобада бетон, іс жүзінде — сылақ қабаты бар газоблок.
Осында: тегіс емес қабырғада жабылып қалатын «тым тар» желдету саңылауы; бейімдеусіз бөтен альбомдардан көшірілген тораптар; қарастырылмаған температуралық өтемдер; ұмытылған өртке қарсы бөгеттер. Бұл қателердің әрқайсысы қайта жасауға жүздеген мың теңгеден тұрады — егер оны монтаждан кейін емес, бұрын ұстаса.
Монтаж қателері: дұрыс жобаны қалай бүлдіреді
Монтаж антирейтингі: материалдарды келісімсіз «аналогтарға» ауыстыру (профиль жұқарақ, анкер қысқарақ, жылытқыш жеңілірек); бұрыштық аймақтарда бекіткіштерді үнемдеу; жылжымалы тораптарсыз барлық нүктелерді тұйық тойтармалау; саңылаулары бар және дюбельсіз жылытқыш; умаждалған желден қорғаныс; «қоюды ұмытқан» бөгеттер; декормен жабылған желдеткіш саңылаулар.
Жеке ауыртпалық — атқарушы құжаттаманың болмауы: жасырын жұмыстар актілері жоқ, анкер сынақтарының хаттамалары жоқ, партияға сертификаттар жоқ. Бес жылдан кейін ақау шыққанда мердігерге бірдеңе дәлелдеу мүмкін болмайды. Әр кезең бойынша құжаттарды талап етіңіз — бұл құрылыста тегін, кейін баға жетпес.
Қателерден қорғау жүйесі: практикада не жұмыс істейді
Бірінші шеп — қасбет тәжірибесі бар ұйымнан беріктік есебі бар толыққанды КМ/КМД жобасы. Екіншісі — кіріс бақылауы мен нысандағы сынақтар: анкерлер, геометрия, сертификаттар. Үшіншісі — техқадағалаудың жасырын жұмыстарды актілермен кезең-кезеңімен қабылдауы. Төртіншісі — жобалаушының авторлық қадағалауы: ол өз тораптарын танып, ауытқуларды бірден көреді.
Бесінші шеп — нәтижеге кешенді жауап беретін жүйе жеткізушісін таңдау. «VENTFASAD 24» ЖШС тізбекті толық жабады: зерттеу, BIM-модель, есеп, КМ/КМД жобасы, REVENTAL қосалқы жүйесі мен қаптаманы жеткізу, шеф-монтаж және авторлық қадағалау. Жоба мен темірге бір команда жауап бергенде, қателерге жасырынатын жер жоқ.
Қателер антирейтингі: салдары мен алдын алу:
| Қате | Салдары | Қалай болдырмау |
|---|---|---|
| Жобасыз және есепсіз монтаж | апат, ұйғарым, демонтаж | жұмыс басталғанға дейін КМ/КМД жобасы |
| Сынақсыз «әдет бойынша» анкерлер | жүктеме астында кронштейндердің жұлынуы | нысандағы далалық сынақтар |
| Бұрыштық аймақтарда үнемделген бекіткіштер | дауылда қаптаманың жұлынуы | есеп бойынша бұрыштарды күшейту |
| Жабылған желдету саңылауы | ылғал жылытқыш, зең, тоңазу | барлық кезеңдерде саңылауды бақылау |
| Жанғыш желден қорғаныс пен жылытқыш | өрттің қасбет бойынша таралуы | тек сертификатты ЖМ материалдар |
| Өтемсіз қатты бекіту | сықыр, толқындар, қиылған тойтармалар | жылжымалы тораптар, температуралық саңылаулар |
Сұрақтар мен жауаптар
Аспалы желдетілетін қасбетке жоба міндетті ме?
Иә. НФсВЗ — жел және сейсмикалық жүктемелерді қабылдайтын конструкция, сондықтан жобасыз (КМ/КМД сатысы) және беріктік есебінсіз оны монтаждауға болмайды. Жобаны техқадағалау органдары мен сараптама да талап етеді.
Желдетілетін қасбеттің көтергіш қабілетінің есебін кім орындауы керек?
Рұқсаты және НВФ есептеу тәжірибесі бар жобалау ұйымы. «VENTFASAD 24» ЖШС ҚР нормалары бойынша беріктік есептерін орындап, тораптары мен спецификациялары бар КМ/КМД жинағын береді.
«VENTFASAD 24» ЖШС аспалы желдетілетін қасбеттерді ҚР ЕЖ 5.06-19-2012 бойынша жобалайды және жинақтайды: зерттеу, BIM-модель, беріктік есебі, КМ/КМД жобасы, REVENTAL қосалқы жүйесі мен қаптаманы жеткізу — кассеталар мен керамограниттен HPL-панельдерге дейін. Бүкіл Қазақстан бойынша жұмыс істейміз: Алматы, Астанада, Қостанайда, Ақтөбеде және басқа қалалар. Кез келген сатыдағы нысаныңызға көмектесеміз — бізге хабарласыңыз.
