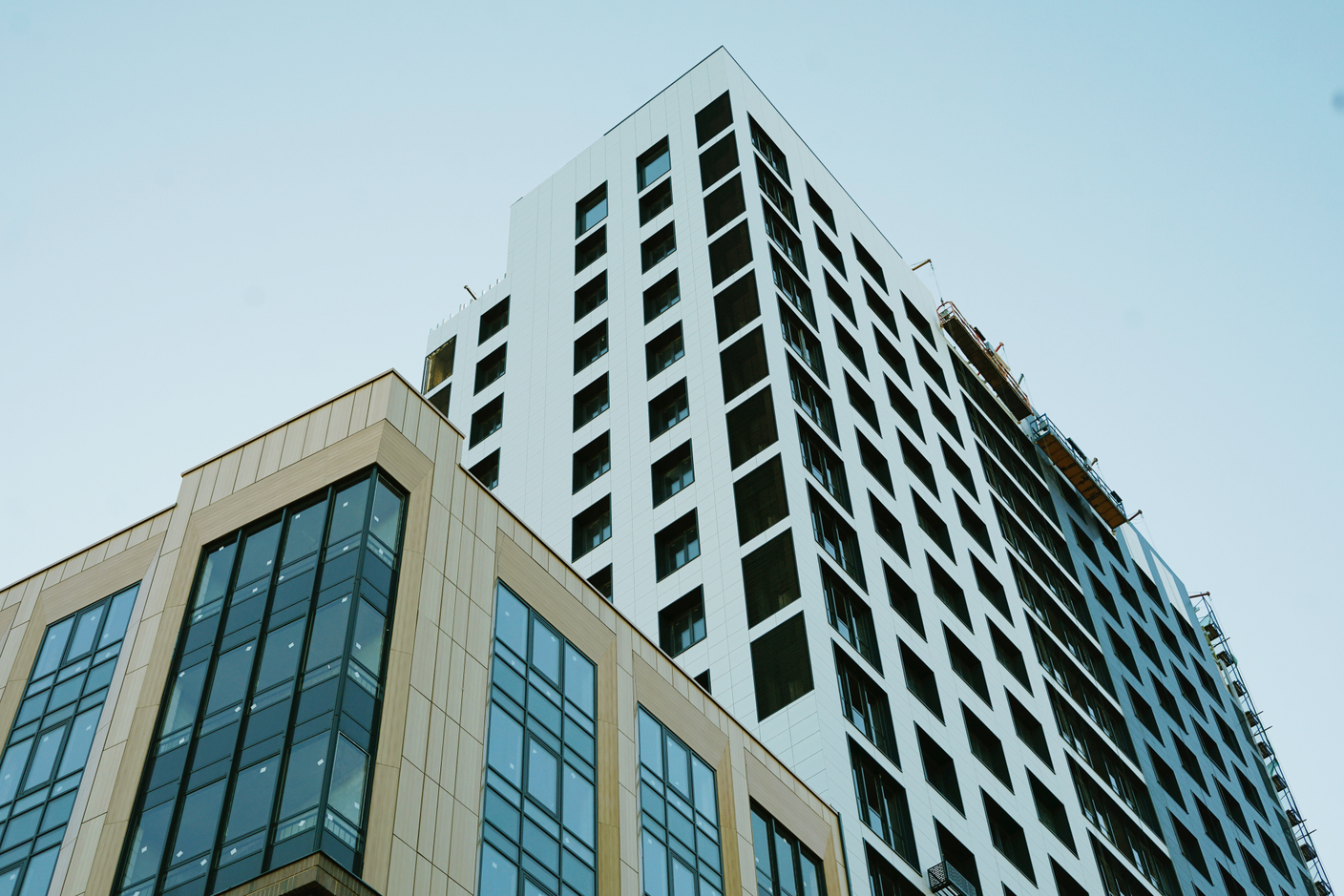

Если вы проектируете, строите или заказываете вентилируемый фасад в Казахстане, первое, что нужно открыть, — свод правил ҚР ЕЖ 5.06-19-2012 (СП РК 5.06-19-2012) «Проектирование и монтаж навесных фасадов с воздушным зазором». Я ежедневно работаю с этим документом при подготовке проектов и расчётов и расскажу простыми словами, что он регулирует, на какие объекты распространяется и какие типы систем описывает. Это первая статья цикла — дальше разберём каркас, нагрузки, пожарную безопасность и монтаж.
Что регулирует свод правил и зачем он нужен
Документ устанавливает требования к проектированию, монтажу и приёмке навесных фасадных систем с воздушным зазором (НФсВЗ): к несущему каркасу, анкерным креплениям, утеплителю, облицовке, вентиляционному зазору и узлам примыкания. По сути это «правила игры» для всех участников: проектировщика, поставщика подсистемы, монтажной организации и технадзора.
Зачем он нужен заказчику? Чтобы фасад простоял десятилетия, а не отвалился после первого урагана или землетрясения. Все ключевые решения — шаг кронштейнов, тип анкеров, размер зазора — должны быть обоснованы расчётом и соответствовать своду правил. Полный текст норматива мы выложили на нашем сайте — ссамой актуальной редакцией можно ознакомиться по ссылке в конце статьи.
Область применения: какие здания и условия охватывает
Свод правил распространяется на навесные фасады жилых, общественных и производственных зданий — как при новом строительстве, так и при реконструкции и капитальном ремонте. Отдельно оговариваются условия применения в сейсмических районах, которых в Казахстане немало: Алматы и Алматинская область, Шымкент, Тараз, юго-восток страны.
Важно понимать и ограничения: для высотных зданий, объектов с особыми требованиями пожарной безопасности и нестандартных конструктивных решений могут потребоваться дополнительные технические условия и испытания. Поэтому грамотный проект всегда начинается с анализа исходных данных: высота, ветровой район, сейсмичность площадки, материал стен.
Типы навесных фасадов с воздушным зазором
По схеме каркаса системы делятся на вертикальные, горизонтальные и перекрёстные (вертикально-горизонтальные). По месту крепления — на фасады с креплением в стену и в межэтажные перекрытия: второй вариант выручает при слабых основаниях вроде газобетона. По типу облицовки — кассеты из алюминия и стали, керамогранит, клинкер, натуральный камень, фиброцемент, HPL-панели и композитные панели.
Выбор типа системы — это всегда баланс архитектуры, веса облицовки, бюджета и несущей способности стен. Лёгкие облицовки (АКП, HPL, кассеты) допускают больший шаг кронштейнов и экономят металл каркаса, тяжёлые (камень, керамогранит) требуют усиленной подсистемы и тщательного расчёта анкеров.
Основные типы облицовки НФсВЗ и их особенности:
| Облицовка | Вес, кг/м² | Тип крепления |
|---|---|---|
| Алюминиевые и стальные кассеты | 8–15 | скрытое или видимое, на салазках/заклёпках |
| Керамогранит | 30–40 | видимое на кляммерах или скрытое на аграфах |
| Клинкерная плитка | 25–35 | механическое на направляющих |
| Натуральный камень | 50–90 | скрытое на аграфах, усиленный каркас |
| HPL-панели | 10–15 | видимое на заклёпках или скрытое на клею/аграфах |
| Композитные панели (АКП) | 5–8 | кассеты со скрытым или видимым креплением |
Вопросы и ответы
Обязателен ли проект на навесной вентилируемый фасад?
Да. НФсВЗ — это конструкция, воспринимающая ветровые и сейсмические нагрузки, поэтому без проекта (стадия КМ/КМД) и прочностного расчёта монтировать её нельзя. Проект также требуют органы технадзора и экспертиза.
Сколько служит навесной вентилируемый фасад?
При правильном проектировании и монтаже — 50 лет и более для подсистемы из алюминия или нержавеющей стали. Облицовка служит 25–50 лет в зависимости от материала.
ТОО «VENTFASAD 24» проектирует и комплектует навесные вентилируемые фасады по ҚР ЕЖ / СП РК 5.06-19-2012: обследование, BIM-модель, прочностной расчёт, проект КМ/КМД, поставка подсистемы REVENTAL и облицовки — от кассет и керамогранита до HPL-панелей. Работаем по всему Казахстану: Алматы, Караганде, Актобе, Павлодаре и другие города. Полезные разделы: актуальная редакция ҚР ЕЖ 5.06-19-2012 / СП РК 5.06-19-2012, подсистема вентфасада на Т-профиле, вентилируемый фасад из HPL-панелей, вентфасад с композитными панелями. Позвоните или напишите нам — поможем с вашим объектом на любой стадии.
ҚР ЕЖ 5.06-19-2012 / СП РК 5.06-19-2012 егжей-тегжейлі талдау: қолдану саласы және ауа саңылауы бар аспалы қасбеттердің түрлері
Егер сіз Қазақстанда желдетілетін қасбетті жобаласаңыз, салсаңыз немесе тапсырыс берсеңіз, бірінші ашатын құжат — ҚР ЕЖ 5.06-19-2012 «Ауа саңылауы бар аспалы қасбеттерді жобалау және монтаждау» ережелер жинағы. Мен бұл құжатпен жобалар мен есептерді дайындауда күн сайын жұмыс істеймін және оның нені реттейтінін, қандай нысандарға қолданылатынын және жүйелердің қандай түрлерін сипаттайтынын қарапайым тілмен айтып беремін.
Ережелер жинағы нені реттейді және не үшін қажет
Құжат ауа саңылауы бар аспалы қасбет жүйелерін (НФсВЗ) жобалауға, монтаждауға және қабылдауға қойылатын талаптарды белгілейді: көтергіш қаңқаға, анкерлік бекіткіштерге, жылытқышқа, қаптамаға, желдету саңылауына және жанасу тораптарына. Шын мәнінде бұл барлық қатысушыларға арналған «ойын ережелері»: жобалаушыға, қосалқы жүйе жеткізушісіне, монтаж ұйымына және техқадағалауға.
Тапсырыс берушіге ол не үшін қажет? Қасбет алғашқы дауылдан немесе жер сілкінісінен кейін құлап қалмай, ондаған жылдар тұруы үшін. Барлық негізгі шешімдер — кронштейндер қадамы, анкерлер түрі, саңылау өлшемі — есеппен негізделіп, ережелер жинағына сәйкес келуі тиіс.
Қолдану саласы: қандай ғимараттар мен жағдайларды қамтиды
Ережелер жинағы тұрғын, қоғамдық және өндірістік ғимараттардың аспалы қасбеттеріне қолданылады — жаңа құрылыста да, реконструкция мен күрделі жөндеуде де. Сейсмикалық аудандарда қолдану шарттары бөлек көрсетілген, ал Қазақстанда ондай аудандар аз емес: Алматы және Алматы облысы, Шымкент, Тараз, елдің оңтүстік-шығысы.
Шектеулерді де түсіну маңызды: биік ғимараттар, өрт қауіпсіздігіне ерекше талаптары бар нысандар үшін қосымша техникалық шарттар мен сынақтар қажет болуы мүмкін. Сондықтан сауатты жоба әрқашан бастапқы деректерді талдаудан басталады: биіктік, жел ауданы, алаңның сейсмикалылығы, қабырға материалы.
Ауа саңылауы бар аспалы қасбеттердің түрлері
Қаңқа сұлбасы бойынша жүйелер тік, көлденең және айқас болып бөлінеді. Бекіту орны бойынша — қабырғаға және қабатаралық жабындарға бекітілетін қасбеттер: екінші нұсқа газобетон сияқты әлсіз негіздерде көмектеседі. Қаптама түрі бойынша — алюминий мен болат кассеталар, керамогранит, клинкер, табиғи тас, фиброцемент, HPL-панельдер және композит панельдер.
Жүйе түрін таңдау — әрқашан сәулет, қаптама салмағы, бюджет және қабырғалардың көтергіш қабілеті арасындағы тепе-теңдік. Жеңіл қаптамалар (АКП, HPL, кассеталар) кронштейндердің үлкен қадамына мүмкіндік беріп, қаңқа металын үнемдейді, ауырлары (тас, керамогранит) күшейтілген қосалқы жүйені талап етеді.
НФсВЗ қаптамасының негізгі түрлері және олардың ерекшеліктері:
| Қаптама | Салмағы, кг/м² | Бекіту түрі |
|---|---|---|
| Алюминий және болат кассеталар | 8–15 | жасырын немесе көрінетін, сырғымалар/тойтармалар |
| Керамогранит | 30–40 | кляммерлермен көрінетін немесе аграфтармен жасырын |
| Клинкер плиткасы | 25–35 | бағыттауыштарға механикалық |
| Табиғи тас | 50–90 | аграфтармен жасырын, күшейтілген қаңқа |
| HPL-панельдер | 10–15 | тойтармалармен көрінетін немесе желіммен/аграфпен жасырын |
| Композит панельдер (АКП) | 5–8 | жасырын немесе көрінетін бекіткішті кассеталар |
Сұрақтар мен жауаптар
Аспалы желдетілетін қасбетке жоба міндетті ме?
Иә. НФсВЗ — жел және сейсмикалық жүктемелерді қабылдайтын конструкция, сондықтан жобасыз (КМ/КМД сатысы) және беріктік есебінсіз оны монтаждауға болмайды. Жобаны техқадағалау органдары мен сараптама да талап етеді.
Аспалы желдетілетін қасбет қанша уақыт қызмет етеді?
Дұрыс жобалау мен монтажда — алюминий немесе тот баспайтын болаттан жасалған қосалқы жүйе үшін 50 жыл және одан көп. Қаптама материалына байланысты 25–50 жыл қызмет етеді.
