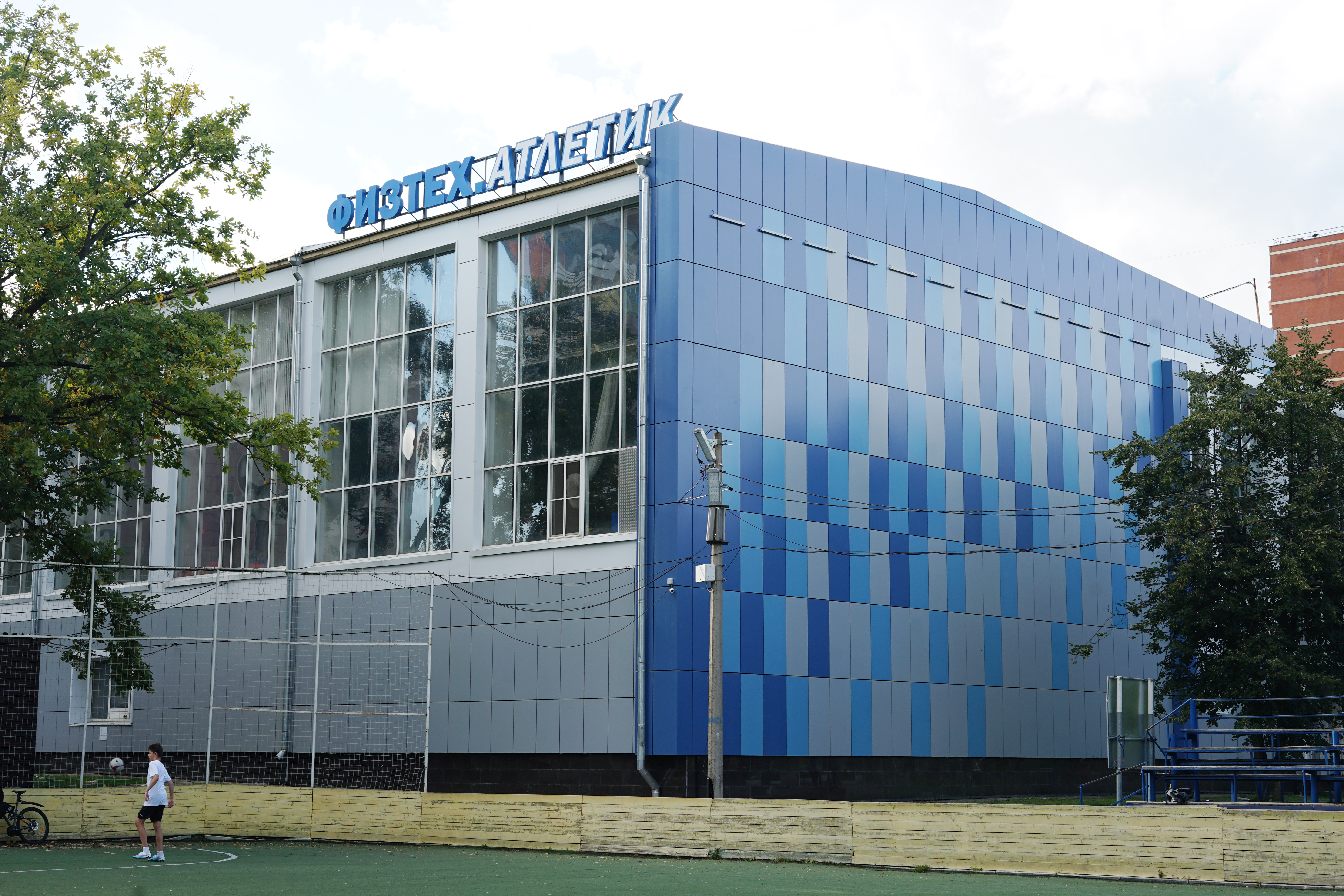

Хороший проект можно испортить монтажом за одну смену. ҚР ЕЖ 5.06-19-2012 / СП РК 5.06-19-2012 не зря посвящает монтажу и контролю качества отдельные требования: вентфасад — конструкция со скрытыми работами, и то, что закрыто облицовкой, уже не проверишь без демонтажа. Рассказываю, как выглядит правильная технологическая цепочка, что контролировать на каждом этапе и какие документы обязан передать подрядчик заказчику.
Подготовка: то, что определяет 50 % результата
До первого анкера должны быть: утверждённый проект КМ/КМД, ППР, геодезическая съёмка фактических отклонений стен, протоколы испытаний анкеров на объекте, входной контроль материалов. Съёмка отклонений — не формальность: стены реальных зданий «гуляют» на десятки миллиметров, и без съёмки невозможно правильно подобрать вылеты кронштейнов, сохранив и плоскость фасада, и вентзазор.
Входной контроль отсекает подмену материалов: профиль «как в проекте, только дешевле» с меньшей толщиной стенки — классика, которая всплывает при первом сильном ветре. Проверяются маркировка, сертификаты, геометрия. Мы как поставщик подсистемы REVENTAL передаём полный пакет документов на каждую партию.
Технологическая последовательность монтажа
Порядок по правилам: разметка → монтаж кронштейнов с прокладками → монтаж плит утеплителя с ветрозащитой и дюбелированием → установка противопожарных рассечек → монтаж несущих профилей с температурными зазорами → элементы крепления облицовки → облицовка с контролем швов и плоскостности → узлы примыканий, отливы, нащельники.
Каждый передел закрывается актом: скрытые работы по анкеровке, утеплителю, рассечкам невозможно проверить позже. Грамотный технадзор принимает фасад поэтапно, а не «по факту готовности». Отдельный контроль — затяжка болтовых соединений и заклёпки: недотянутое соединение разбалтывается вибрацией ветра за один-два сезона.
Допуски и приёмка: что проверяет технадзор
Ключевые допуски: отклонение плоскости фасада, вертикальность профилей, равномерность швов облицовки, минимальная величина вентзазора в любом сечении, размещение рассечек строго по проекту. Проверяется и работа узлов: отливы с уклоном и капельниками, продухи не перекрыты, примыкания герметичны.
Итог приёмки — исполнительная документация: акты скрытых работ, протоколы испытаний, исполнительные схемы, паспорта материалов. Этот пакет — страховка заказчика на годы эксплуатации и обязательное условие гарантии. Если подрядчик «не любит бумажки» — это диагноз: правильный монтаж и правильные документы всегда ходят парой.
Контроль качества по этапам монтажа НФсВЗ:
| Этап | Что контролируется | Документ |
|---|---|---|
| Геодезическая разметка | вынос осей, отметок, проверка отклонений стен | исполнительная схема |
| Монтаж кронштейнов | анкеровка, прокладки, моменты затяжки | акт скрытых работ, протокол испытаний анкеров |
| Утеплитель и ветрозащита | плотность стыков, дюбелирование, перевязка | акт скрытых работ |
| Несущие профили | соосность, вертикальность, температурные зазоры | промежуточная приёмка каркаса |
| Противопожарные рассечки | расположение по проекту, целостность | акт скрытых работ |
| Облицовка | геометрия швов, плоскостность, крепление | итоговая приёмка, исполнительная документация |
Вопросы и ответы
Можно ли крепить вентфасад к газоблоку или пеноблоку?
Можно, но только по результатам натурных испытаний анкеров на вырыв на объекте. Часто кронштейны крепят в межэтажные перекрытия, обходя слабое основание.
Обязателен ли проект на навесной вентилируемый фасад?
Да. НФсВЗ — это конструкция, воспринимающая ветровые и сейсмические нагрузки, поэтому без проекта (стадия КМ/КМД) и прочностного расчёта монтировать её нельзя. Проект также требуют органы технадзора и экспертиза.
ТОО «VENTFASAD 24» проектирует и комплектует навесные вентилируемые фасады по ҚР ЕЖ / СП РК 5.06-19-2012: обследование, BIM-модель, прочностной расчёт, проект КМ/КМД, поставка подсистемы REVENTAL и облицовки — от кассет и керамогранита до HPL-панелей. Работаем по всему Казахстану: Алматы, Актау, Шымкенте, Караганде и другие города. Полезные разделы: проект КМ/КМД для монтажа, альбом техрешений для керамогранита и камня, профили для вентфасадов. Позвоните или напишите нам — поможем с вашим объектом на любой стадии.
ҚР ЕЖ 5.06-19-2012 / СП РК 5.06-19-2012 егжей-тегжейлі талдау: аспалы қасбеттерді монтаждауға және нысандағы жұмыс сапасын бақылауға қойылатын талаптар
Жақсы жобаны бір ауысымда монтажбен бүлдіруге болады. ҚР ЕЖ 5.06-19-2012 монтаж бен сапа бақылауына жеке талаптар арнауы тегін емес: желдетілетін қасбет — жасырын жұмыстары бар конструкция, ал қаптамамен жабылғанды демонтажсыз тексере алмайсыз. Дұрыс технологиялық тізбек қалай көрінетінін, әр кезеңде нені бақылау керектігін айтып беремін.
Дайындық: нәтиженің 50 %-ын анықтайтын нәрсе
Бірінші анкерге дейін мыналар болуы тиіс: бекітілген КМ/КМД жобасы, ЖЖЖ, қабырғалардың нақты ауытқуларының геодезиялық түсірілімі, нысандағы анкер сынақтарының хаттамалары, материалдардың кіріс бақылауы. Ауытқулар түсірілімі — формальдылық емес: нақты ғимараттардың қабырғалары ондаған миллиметрге «жүреді», түсірілімсіз қасбет жазықтығы мен желдету саңылауын сақтай отырып, кронштейн шығуларын дұрыс таңдау мүмкін емес.
Кіріс бақылауы материалдарды ауыстырып жіберуді кесіп тастайды: қабырға қалыңдығы аз «жобадағыдай, тек арзанырақ» профиль — алғашқы қатты желде шығатын классика. Таңбалау, сертификаттар, геометрия тексеріледі.
Монтаждың технологиялық реттілігі
Ережелер бойынша тәртіп: белгілеу → төсемдері бар кронштейндер монтажы → желден қорғанысы мен дюбельдеуі бар жылытқыш плиталар монтажы → өртке қарсы бөгеттерді орнату → температуралық саңылаулары бар көтергіш профильдер монтажы → қаптаманы бекіту элементтері → жіктер мен жазықтықты бақылай отырып қаптау → жанасу тораптары, сулықтар.
Әр кезең актімен жабылады: анкерлеу, жылытқыш, бөгеттер бойынша жасырын жұмыстарды кейін тексеру мүмкін емес. Сауатты техқадағалау қасбетті «дайын болған соң» емес, кезең-кезеңімен қабылдайды. Жеке бақылау — бұрандалы қосылыстардың тартылуы: жеткіліксіз тартылған қосылыс жел дірілінен бір-екі маусымда босайды.
Рұқсаттамалар мен қабылдау: техқадағалау нені тексереді
Негізгі рұқсаттамалар: қасбет жазықтығының ауытқуы, профильдердің тіктігі, қаптама жіктерінің біркелкілігі, кез келген қимадағы желдету саңылауының ең аз шамасы, бөгеттердің жоба бойынша қатаң орналасуы. Тораптардың жұмысы да тексеріледі: еңісі мен тамшылатқыштары бар сулықтар, желдеткіш саңылаулар жабылмаған, жанасулар герметикалық.
Қабылдаудың қорытындысы — атқарушы құжаттама: жасырын жұмыстар актілері, сынақ хаттамалары, атқарушы сұлбалар, материалдар паспорттары. Бұл пакет — пайдалану жылдарына тапсырыс берушінің сақтандыруы және кепілдіктің міндетті шарты. Егер мердігер «қағазды ұнатпаса» — бұл диагноз.
НФсВЗ монтаж кезеңдері бойынша сапа бақылауы:
| Кезең | Не бақыланады | Құжат |
|---|---|---|
| Геодезиялық белгілеу | осьтерді, белгілерді шығару, қабырға ауытқуларын тексеру | атқарушы сұлба |
| Кронштейндер монтажы | анкерлеу, төсемдер, тарту моменттері | жасырын жұмыстар актісі, анкер сынағының хаттамасы |
| Жылытқыш және желден қорғаныс | түйіспелер тығыздығы, дюбельдеу, байланыстыру | жасырын жұмыстар актісі |
| Көтергіш профильдер | осьтестік, тіктік, температуралық саңылаулар | қаңқаны аралық қабылдау |
| Өртке қарсы бөгеттер | жоба бойынша орналасуы, тұтастығы | жасырын жұмыстар актісі |
| Қаптама | жіктер геометриясы, жазықтық, бекіту | қорытынды қабылдау, атқарушы құжаттама |
Сұрақтар мен жауаптар
Желдетілетін қасбетті газоблокқа немесе пеноблокқа бекітуге бола ма?
Болады, бірақ нысанда анкерлерді жұлып алу сынақтарының нәтижелері бойынша ғана. Көбіне кронштейндерді әлсіз негізді айналып өтіп, қабатаралық жабындарға бекітеді.
Аспалы желдетілетін қасбетке жоба міндетті ме?
Иә. НФсВЗ — жел және сейсмикалық жүктемелерді қабылдайтын конструкция, сондықтан жобасыз (КМ/КМД сатысы) және беріктік есебінсіз оны монтаждауға болмайды. Жобаны техқадағалау органдары мен сараптама да талап етеді.
