Фасад — не обои: его не переклеишь через пять лет. Инвестор и девелопер закладывают в проект десятилетия эксплуатации, и ҚР ЕЖ 5.06-19-2012 / СП РК 5.06-19-2012 закрепляет это требование: конструкции НФсВЗ должны сохранять несущую способность и внешний вид в течение всего расчётного срока службы. Расскажу, из чего складывается долговечность вентфасада, какие материалы её обеспечивают и на чём нельзя экономить.
Что норматив понимает под долговечностью
Долговечность НФсВЗ — это способность системы выполнять свои функции при расчётных нагрузках и климатических воздействиях без капитального ремонта. Для каркаса ориентир — срок службы здания, обычно 50 лет. Отсюда требования к материалам: коррозионная стойкость, морозостойкость, стойкость покрытий к ультрафиолету, стабильность крепёжных соединений.
Климат Казахстана — серьёзное испытание: перепады от −40 °C зимой до +45 °C летом, ветер с абразивной пылью, в городах — химически агрессивная среда. Поэтому «такая же, но дешевле» подсистема из неизвестной стали без подтверждённых характеристик — это лотерея, в которой приз — ремонт фасада через 7–10 лет за свой счёт.
Слабые места: где фасад стареет быстрее всего
Первыми сдаются не профили, а мелочи: анкеры, заклёпки, кляммеры, резы оцинкованной стали. Биметаллическая пара «алюминий — сталь» без изолирующих прокладок запускает электрохимическую коррозию. Вода, попадающая в узлы без капельников, замерзает и расшатывает крепления. УФ-нестойкие облицовки выцветают пятнами уже через 3–5 лет.
Норматив требует применять крепёж из нержавеющей или защищённой от коррозии стали, разделять разнородные металлы прокладками и защищать узлы от прямого увлажнения. На практике это значит: заклёпки A2/A4, паронитовые прокладки под кронштейны, продуманные отливы и капельники. Дёшево на бумаге — дорого на фасаде.
Как закладывать долговечность в проект: чек-лист
Первое — материалы каркаса с документами: алюминиевые сплавы или сталь с подтверждённой защитой, как в нашей подсистеме REVENTAL. Второе — облицовка с гарантией стойкости покрытия: алюминий с PVDF-окраской держит цвет 20–30 лет, HPL-панели с УФ-защитой — 25–40 лет, керамогранит практически вечен. Третье — нержавеющий крепёж и правильные узлы из альбома технических решений.

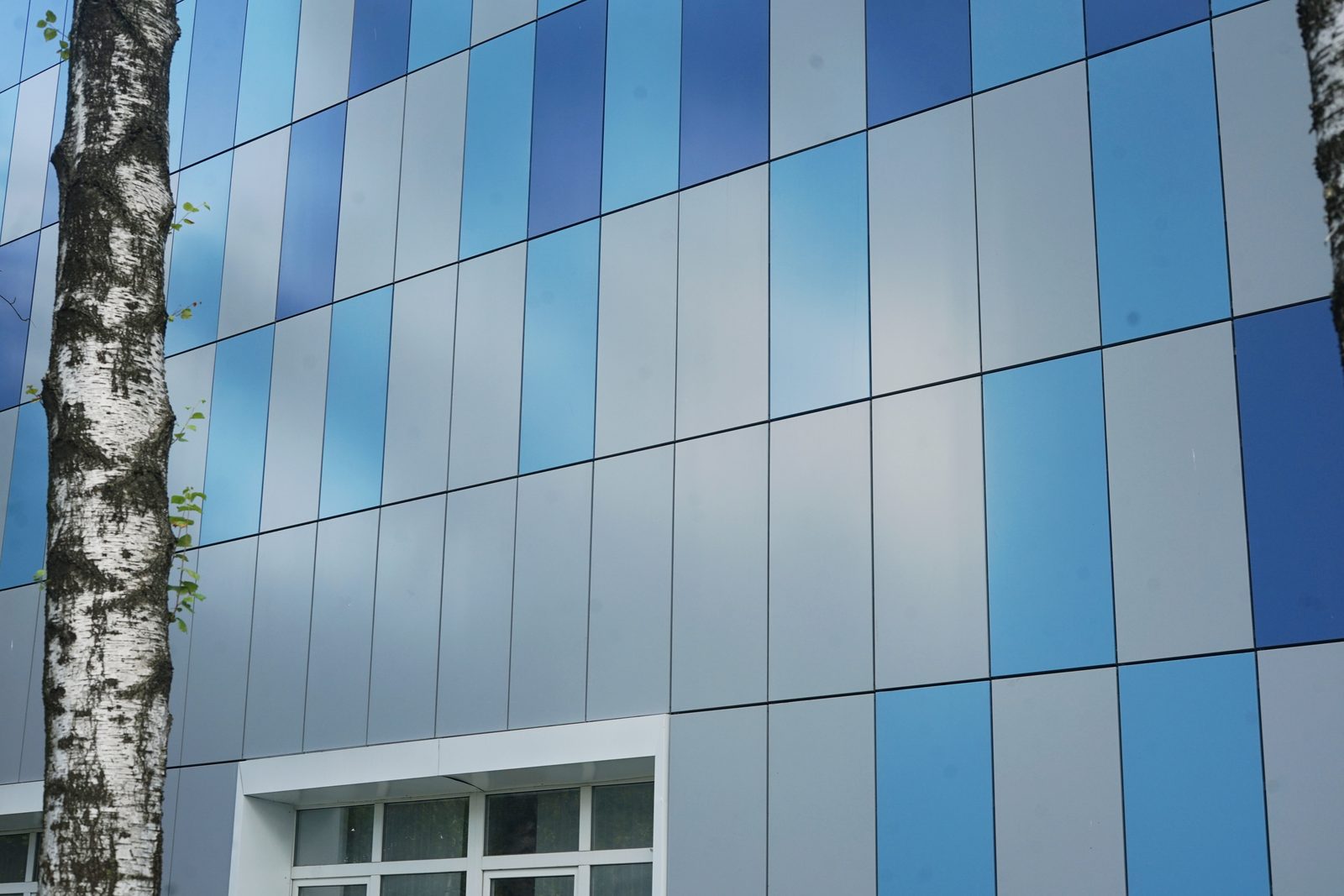

Четвёртое — монтаж по проекту с авторским надзором: даже идеальные материалы убиваются кривой установкой. И пятое — минимальное обслуживание: осмотр узлов раз в несколько лет, очистка продухов, контроль герметичности примыканий. Такой фасад спокойно переживает гарантийные сроки и продолжает работать дальше — мы видим это на наших объектах в Алматы, смонтированных много лет назад.
Ориентировочные сроки службы элементов НФсВЗ:
| Элемент системы | Срок службы, лет | Чем обеспечивается |
|---|---|---|
| Подсистема (алюминий, нержавейка) | 50 и более | коррозионностойкие сплавы, защитные покрытия |
| Подсистема (оцинковка с полимером) | 25–50 | контроль толщины цинка, защита резов |
| Анкерный крепёж | на весь срок службы | нержавеющая сталь A2/A4 в ответственных узлах |
| Утеплитель (минвата НГ) | 50 | защита от увлажнения, ветрозащита |
| Облицовка HPL | 25–40 | УФ-защита поверхности, корректный крепёж |
| Керамогранит, клинкер, камень | 50 | правильные кляммеры и швы |
Вопросы и ответы
Сколько служит навесной вентилируемый фасад?
При правильном проектировании и монтаже — 50 лет и более для подсистемы из алюминия или нержавеющей стали. Облицовка служит 25–50 лет в зависимости от материала.
Делаете ли вы проект, расчёт и BIM-модель фасада?
Да. ТОО «VENTFASAD 24» выполняет BIM-проектирование, прочностные расчёты, проекты КМ/КМД и поставляет подсистему REVENTAL с облицовкой — от кассет до HPL-панелей.
ТОО «VENTFASAD 24» проектирует и комплектует навесные вентилируемые фасады по ҚР ЕЖ / СП РК 5.06-19-2012: обследование, BIM-модель, прочностной расчёт, проект КМ/КМД, поставка подсистемы REVENTAL и облицовки — от кассет и керамогранита до HPL-панелей. Работаем по всему Казахстану: Алматы, Семее, Караганде, Таразе и другие города. Полезные разделы: алюминий с PVDF-покрытием, HPL-панели для фасада, подсистема REVENTAL. Позвоните или напишите нам — поможем с вашим объектом на любой стадии.
ҚР ЕЖ 5.06-19-2012 / СП РК 5.06-19-2012 егжей-тегжейлі талдау: НФсВЗ конструкцияларының ұзақ мерзімділігі мен қызмет ету мерзіміне қойылатын талаптар
Қасбет — тұсқағаз емес: оны бес жылдан кейін қайта жапсыра алмайсыз. Инвестор мен девелопер жобаға ондаған жылдық пайдалануды салады, және ҚР ЕЖ 5.06-19-2012 бұл талапты бекітеді: НФсВЗ конструкциялары бүкіл есептік қызмет мерзімі ішінде көтергіш қабілеті мен сыртқы түрін сақтауы тиіс. Желдетілетін қасбеттің ұзақ мерзімділігі неден құралатынын айтып беремін.
Норматив ұзақ мерзімділік деп нені түсінеді
НФсВЗ ұзақ мерзімділігі — жүйенің есептік жүктемелер мен климаттық әсерлер кезінде күрделі жөндеусіз өз функцияларын орындау қабілеті. Қаңқа үшін бағдар — ғимараттың қызмет мерзімі, әдетте 50 жыл. Осыдан материалдарға қойылатын талаптар туындайды: коррозияға төзімділік, аязға төзімділік, жабындардың ультракүлгінге төзімділігі.
Қазақстан климаты — қатал сынақ: қыста −40 °C-тан жазда +45 °C-қа дейінгі ауытқулар, абразивті шаңы бар жел, қалаларда — химиялық агрессивті орта. Сондықтан расталған сипаттамалары жоқ белгісіз болаттан жасалған «дәл сондай, бірақ арзан» қосалқы жүйе — ұтысы 7–10 жылдан кейін өз есебіңізден қасбетті жөндеу болатын лотерея.
Әлсіз жерлер: қасбет қай жерде тезірек тозады
Алдымен профильдер емес, ұсақ-түйектер істен шығады: анкерлер, тойтармалар, кляммерлер, мырышталған болат кесінділері. Оқшаулағыш төсемдерсіз «алюминий — болат» биметалл жұбы электрохимиялық коррозияны қоздырады. Тамшылатқыштарсыз тораптарға түскен су қатып, бекіткіштерді босатады. УК-төзімсіз қаптамалар 3–5 жылдан кейін-ақ дақтанып оңады.
Норматив тот баспайтын немесе коррозиядан қорғалған болат бекіткіштерді қолдануды, әртекті металдарды төсемдермен бөлуді және тораптарды тікелей ылғалданудан қорғауды талап етеді. Практикада бұл: A2/A4 тойтармалар, кронштейндер астына паронит төсемдер, ойластырылған сулықтар мен тамшылатқыштар.
Жобаға ұзақ мерзімділікті қалай салу керек: чек-лист
Біріншісі — құжаттары бар қаңқа материалдары: REVENTAL қосалқы жүйесіндегідей алюминий қорытпалары немесе расталған қорғанысы бар болат. Екіншісі — жабын төзімділігіне кепілдігі бар қаптама: PVDF бояулы алюминий түсін 20–30 жыл ұстайды, УК-қорғанысы бар HPL-панельдер — 25–40 жыл, керамогранит іс жүзінде мәңгілік. Үшіншісі — тот баспайтын бекіткіш және техникалық шешімдер альбомындағы дұрыс тораптар.
Төртіншісі — авторлық қадағалаумен жоба бойынша монтаж: тіпті мінсіз материалдар қисық орнатумен бүлінеді. Бесіншісі — ең аз қызмет көрсету: бірнеше жылда бір рет тораптарды қарау, желдеткіш саңылауларды тазалау. Мұндай қасбет кепілдік мерзімдерін еркін өткізіп, әрі қарай жұмыс істей береді — мұны көп жыл бұрын монтаждалған Алматыдағы нысандарымызда көреміз.
НФсВЗ элементтерінің болжалды қызмет мерзімдері:
| Жүйе элементі | Қызмет мерзімі, жыл | Немен қамтамасыз етіледі |
|---|---|---|
| Қосалқы жүйе (алюминий, тот баспайтын болат) | 50 және одан көп | коррозияға төзімді қорытпалар, қорғаныш жабындар |
| Қосалқы жүйе (полимерлі мырышталған болат) | 25–50 | мырыш қалыңдығын бақылау, кесінділерді қорғау |
| Анкерлік бекіткіш | бүкіл қызмет мерзіміне | жауапты тораптарда A2/A4 тот баспайтын болат |
| Жылытқыш (ЖМ минералды мақта) | 50 | ылғалданудан қорғау, желден қорғаныс |
| HPL қаптамасы | 25–40 | беттің УК-қорғанысы, дұрыс бекіткіш |
| Керамогранит, клинкер, тас | 50 | дұрыс кляммерлер мен жіктер |
Сұрақтар мен жауаптар
Аспалы желдетілетін қасбет қанша уақыт қызмет етеді?
Дұрыс жобалау мен монтажда — алюминий немесе тот баспайтын болаттан жасалған қосалқы жүйе үшін 50 жыл және одан көп. Қаптама материалына байланысты 25–50 жыл қызмет етеді.
Сіздер қасбеттің жобасын, есебін және BIM-моделін жасайсыздар ма?
Иә. «VENTFASAD 24» ЖШС BIM-жобалауды, беріктік есептерін, КМ/КМД жобаларын орындайды және REVENTAL қосалқы жүйесін кассеталардан HPL-панельдерге дейінгі қаптамамен жеткізеді.
«VENTFASAD 24» ЖШС аспалы желдетілетін қасбеттерді ҚР ЕЖ 5.06-19-2012 бойынша жобалайды және жинақтайды: зерттеу, BIM-модель, беріктік есебі, КМ/КМД жобасы, REVENTAL қосалқы жүйесі мен қаптаманы жеткізу — кассеталар мен керамограниттен HPL-панельдерге дейін. Бүкіл Қазақстан бойынша жұмыс істейміз: Алматы, Ақтөбеде, Қарағандыда, Таразда және басқа қалалар. Кез келген сатыдағы нысаныңызға көмектесеміз — бізге хабарласыңыз.
