Фасад в Казахстане живёт в диапазоне от −40 °C зимней ночью до +80 °C на солнцепёке летом: перепад 120 градусов. Металл при этом «дышит» — удлиняется и укорачивается на миллиметры, и если этому движению некуда деваться, фасад начинает скрипеть, выгибать панели и срезать заклёпки. ҚР ЕЖ 5.06-19-2012 / СП РК 5.06-19-2012 требует учитывать температурные деформации расчётом. Покажу, как это устроено, с цифрами и таблицей.
Откуда берутся деформации и чем они опасны
Три источника движения: температурные удлинения элементов (главный фактор), деформации каркаса здания (усадка, крены, прогибы перекрытий) и ветровые прогибы. Алюминиевый профиль длиной 3 метра при перепаде 80 °C меняет длину почти на 6 мм — кажется мелочью, но в системе из тысяч элементов это огромные внутренние усилия, если движение заблокировано.
Симптомы зажатого фасада знакомы многим: щелчки и скрип при нагреве и остывании, волны на кассетах в солнечный день, со временем — овальные разработанные отверстия, срезанные заклёпки и трещины в облицовке. Всё это — не «особенности материала», а ошибки компенсации деформаций, заложенные в проекте или допущенные при монтаже.
Как норматив требует компенсировать движения
Принцип: каждый элемент имеет одну неподвижную (фиксированную) точку и подвижные опоры с овальными отверстиями — профиль может удлиняться, оставаясь закреплённым. Между торцами направляющих оставляют температурные зазоры (обычно 8–10 мм на стыке), облицовочные панели получают зазоры в швах, рассчитанные от формата и материала.
Компенсационные швы каркаса фасада обязаны совпадать с деформационными швами здания: переносить усилия через шов запрещено — каркас разрывается. Для длинных фасадов профили разбиваются на температурные блоки. Эти решения должны быть прямо показаны в проекте КМ/КМД: «монтажники сами разберутся» приводит к глухо заклёпанным стыкам, сводящим всю компенсацию к нулю.
Практические правила для разных облицовок

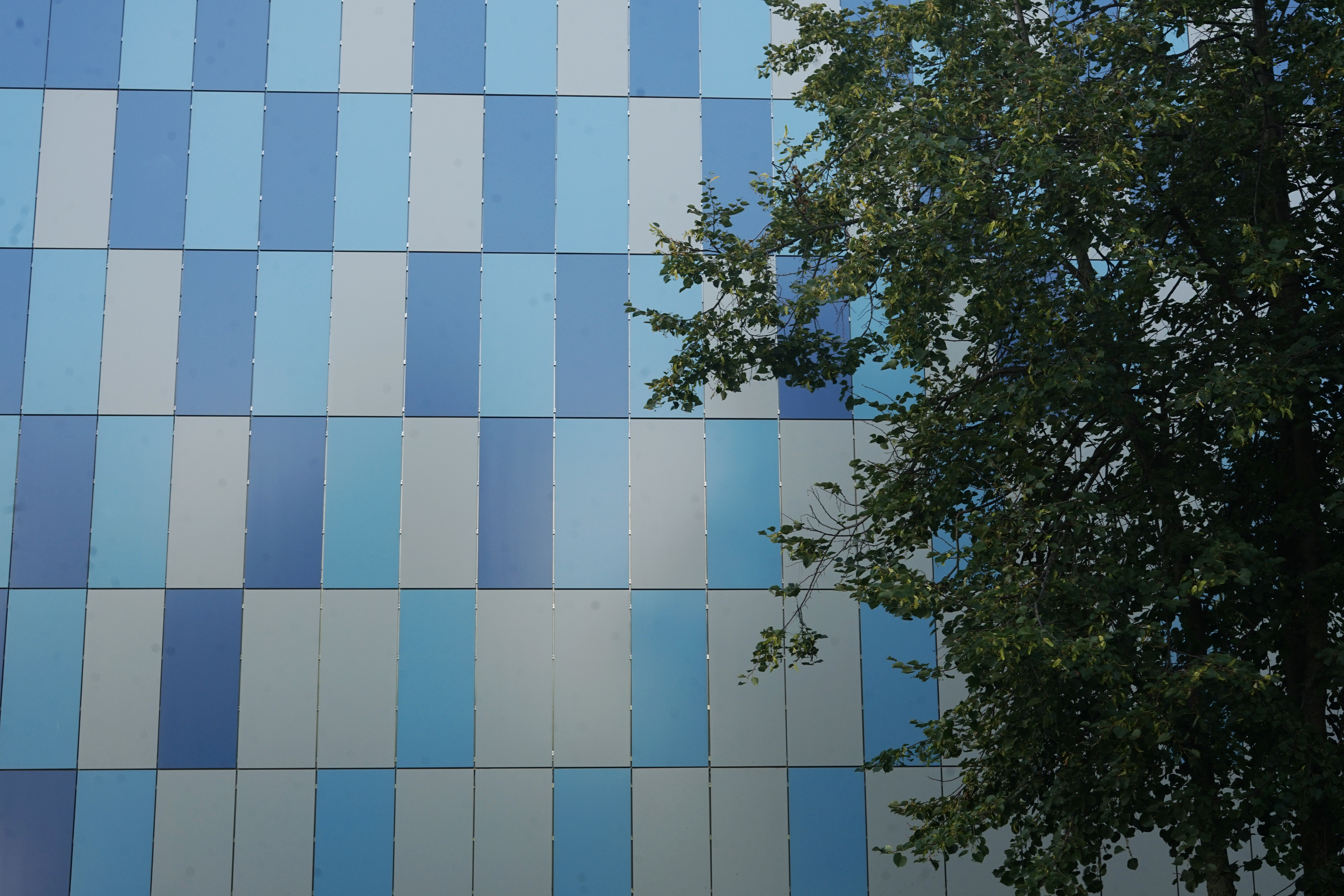

Композитные кассеты: крепление с расчётными зазорами, в длинных кассетах — овальные отверстия; жёсткая заклёпка по всем точкам недопустима. HPL-панели: помимо температуры, материал реагирует на влажность — обязательны зазоры в швах и крепёж, допускающий микроподвижки; технологию даёт производитель и наш альбом техрешений. Керамогранит на кляммерах двигается свободно — главное не зажимать плиту намертво герметиком.
Универсальное правило: чем длиннее и темнее элемент, тем больше он движется. Тёмная кассета на южном фасаде в Алматы летом греется до 80 °C и выше. Поэтому при выборе облицовки и цвета стоит сразу советоваться с проектировщиком подсистемы — мы закладываем компенсацию под конкретный материал, формат и ориентацию фасада, и фасад остаётся ровным и тихим в любую погоду, от январских морозов до июльской жары.
Температурные удлинения материалов облицовки и каркаса:
| Материал | КЛТР, ×10⁻⁶ 1/°C | Удлинение 3-метрового элемента при ΔT = 80 °C |
|---|---|---|
| Алюминиевые сплавы | 23–24 | около 5,8 мм |
| Сталь | 12 | около 3,0 мм |
| Нержавеющая сталь | 16–17 | около 4,1 мм |
| Композитные панели (АКП) | ~24 | около 5,8 мм |
| HPL-панели | 9–11 (вдоль) | около 2,5 мм + влажностные деформации |
| Керамогранит | 6–7 | около 1,6 мм |
Вопросы и ответы
Сколько служит навесной вентилируемый фасад?
При правильном проектировании и монтаже — 50 лет и более для подсистемы из алюминия или нержавеющей стали. Облицовка служит 25–50 лет в зависимости от материала.
Кто должен выполнять расчёт несущей способности вентфасада?
Проектная организация с допуском и опытом расчёта НВФ. ТОО «VENTFASAD 24» выполняет прочностные расчёты по нормам РК и выдаёт комплект КМ/КМД с узлами и спецификациями.
ТОО «VENTFASAD 24» проектирует и комплектует навесные вентилируемые фасады по ҚР ЕЖ / СП РК 5.06-19-2012: обследование, BIM-модель, прочностной расчёт, проект КМ/КМД, поставка подсистемы REVENTAL и облицовки — от кассет и керамогранита до HPL-панелей. Работаем по всему Казахстану: Алматы, Усть-Каменогорске, Атырау, Семее и другие города. Полезные разделы: подсистема REVENTAL, вентфасад с композитными панелями, HPL-панели для фасада. Позвоните или напишите нам — поможем с вашим объектом на любой стадии.
ҚР ЕЖ 5.06-19-2012 / СП РК 5.06-19-2012 егжей-тегжейлі талдау: НФсВЗ-дағы деформацияларды, температуралық ұзаруларды және өтемдік жіктерді есептеу
Қазақстандағы қасбет қысқы түнде −40 °C-тан жазда күн қызуында +80 °C-қа дейінгі диапазонда өмір сүреді: айырма 120 градус. Металл бұл кезде «тыныс алады» — миллиметрлерге ұзарып, қысқарады, ал бұл қозғалысқа орын болмаса, қасбет сықырлай бастайды, панельдерді бүгіп, тойтармаларды қияды. ҚР ЕЖ 5.06-19-2012 температуралық деформацияларды есеппен ескеруді талап етеді.
Деформациялар қайдан шығады және немен қауіпті
Қозғалыстың үш көзі: элементтердің температуралық ұзаруы (басты фактор), ғимарат қаңқасының деформациялары (шөгу, еңкею, жабын иілуі) және жел иілулері. 80 °C айырмада ұзындығы 3 метр алюминий профиль ұзындығын 6 мм-ге жуық өзгертеді — ұсақ-түйек сияқты, бірақ қозғалыс бұғатталса, мыңдаған элементтен тұратын жүйеде бұл орасан ішкі күштер.
Қысылған қасбеттің белгілері көпке таныс: қызу мен суу кезіндегі шертулер мен сықырлар, күн ашық күнгі кассеталардағы толқындар, уақыт өте — кеңейген сопақ тесіктер, қиылған тойтармалар және қаптамадағы жарықтар. Мұның бәрі — «материал ерекшелігі» емес, жобада салынған немесе монтажда жіберілген өтем қателері.
Норматив қозғалыстарды қалай өтеуді талап етеді
Қағида: әр элементте бір қозғалмайтын (бекітілген) нүкте және сопақ тесіктері бар жылжымалы тіреулер болады — профиль бекітулі күйінде ұзара алады. Бағыттауыштардың ұштары арасында температуралық саңылаулар қалдырылады (әдетте түйіспеде 8–10 мм), қаптама панельдері формат пен материалдан есептелген жік саңылауларын алады.
Қасбет қаңқасының өтемдік жіктері ғимараттың деформациялық жіктерімен сәйкес келуі міндетті: жік арқылы күш беруге тыйым салынған — қаңқа үзіледі. Ұзын қасбеттер үшін профильдер температуралық блоктарға бөлінеді. Бұл шешімдер КМ/КМД жобасында тікелей көрсетілуі тиіс.
Әртүрлі қаптамаларға арналған практикалық ережелер
Композит кассеталар: есептік саңылаулармен бекіту, ұзын кассеталарда — сопақ тесіктер; барлық нүктелер бойынша қатты тойтармалау жарамсыз. HPL-панельдер: температурадан басқа материал ылғалға да жауап береді — жіктердегі саңылаулар мен микроқозғалыстарға мүмкіндік беретін бекіткіш міндетті. Кляммерлердегі керамогранит еркін қозғалады — бастысы плитаны герметикпен мықтап қыспау.
Әмбебап ереже: элемент неғұрлым ұзын және қараңғы түсті болса, соғұрлым көп қозғалады. Алматыдағы оңтүстік қасбеттегі қара кассета жазда 80 °C-қа дейін және одан жоғары қызады. Сондықтан қаптама мен түсті таңдағанда бірден қосалқы жүйе жобалаушысымен кеңескен жөн.
Қаптама мен қаңқа материалдарының температуралық ұзарулары:
| Материал | СЖКК, ×10⁻⁶ 1/°C | ΔT = 80 °C кезінде 3 м элементтің ұзаруы |
|---|---|---|
| Алюминий қорытпалары | 23–24 | шамамен 5,8 мм |
| Болат | 12 | шамамен 3,0 мм |
| Тот баспайтын болат | 16–17 | шамамен 4,1 мм |
| Композит панельдер (АКП) | ~24 | шамамен 5,8 мм |
| HPL-панельдер | 9–11 (бойлай) | шамамен 2,5 мм + ылғалдық деформациялар |
| Керамогранит | 6–7 | шамамен 1,6 мм |
Сұрақтар мен жауаптар
Аспалы желдетілетін қасбет қанша уақыт қызмет етеді?
Дұрыс жобалау мен монтажда — алюминий немесе тот баспайтын болаттан жасалған қосалқы жүйе үшін 50 жыл және одан көп. Қаптама материалына байланысты 25–50 жыл қызмет етеді.
Желдетілетін қасбеттің көтергіш қабілетінің есебін кім орындауы керек?
Рұқсаты және НВФ есептеу тәжірибесі бар жобалау ұйымы. «VENTFASAD 24» ЖШС ҚР нормалары бойынша беріктік есептерін орындап, тораптары мен спецификациялары бар КМ/КМД жинағын береді.
