Требования ҚР ЕЖ 5.06-19-2012 / СП РК 5.06-19-2012 к проектированию навесных фасадов можно выполнять по старинке — в плоских чертежах, а можно в BIM: трёхмерной информационной модели, где каждый кронштейн знает свою марку, координату и стоимость. Девелоперы Казахстана всё чаще требуют BIM в техзадании, и фасады — та область, где модель окупается быстрее всего. Рассказываю, как мы применяем BIM для НФсВЗ и что это даёт заказчику в цифрах.
Что даёт BIM именно фасадам
Фасад — самая «многодетальная» конструкция здания: тысячи кронштейнов, профилей, кассет и метизов. В плоских чертежах их количество считается вручную и с ошибками 5–10 %, которые превращаются в довозы, простои и брошенные на объекте остатки. BIM-модель выдаёт спецификации автоматически и пересчитывает их при любом изменении за минуты.
Второй эффект — коллизии: модель фасада совмещается с архитектурой и инженерными сетями, и конфликты (кронштейн попал в окно, рассечка в воздуховод, профиль в плиту балкона) ловятся на экране, а не на стройке. Третий — точная геометрия: раскладка облицовки с реальными швами, узлы в 3D, понятные монтажникам без «творческой интерпретации».
BIM и требования свода правил: идеальная пара
Норматив требует обоснованных решений — BIM делает обоснование наглядным и проверяемым. Прочностной расчёт каркаса выполняется по данным модели: реальные пролёты, фактические нагрузки, точное число точек крепления. Изменили облицовку — модель и расчёт обновились согласованно, ничего не «разъехалось» между разделами.
Состав проектной документации, о котором мы писали отдельную статью, выгружается из модели: маркировочные планы, развёртки, узлы, ведомости. Деталировка КМД уровня LOD 350–400 идёт прямо в производство: раскрой профилей и кассет без бумажного передела. На приёмке исполнительная модель LOD 500 становится цифровым паспортом фасада для службы эксплуатации.

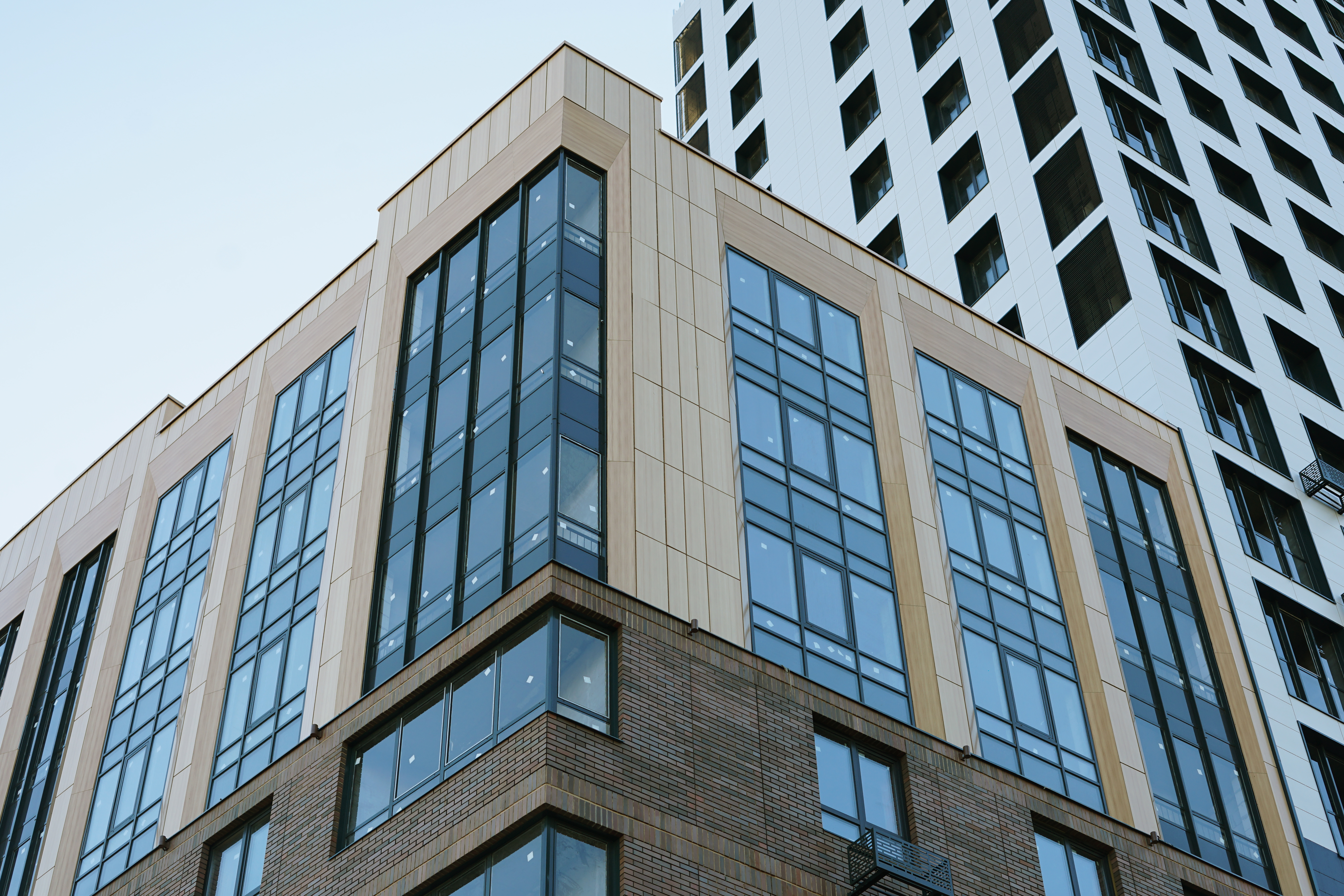

Практика VENTFASAD 24: как это работает на объекте
Наш процесс: обследование и лазерное сканирование фактических геометрий → BIM-модель фасада с подсистемой REVENTAL → прочностной расчёт по нормам РК → проект КМ/КМД с автоматическими спецификациями → производство и комплектация → шеф-монтаж по модели. На сложных объектах выдаём монтажные схемы с QR-привязкой к модели.
Эффект в цифрах по нашим объектам: экономия металла после оптимизации расчётом — до 10–15 %, сокращение ошибок комплектации — практически до нуля, скорость выпуска изменений — часы вместо недель. Для девелопера это предсказуемый бюджет и график; для генподрядчика — монтаж без простоев; для службы эксплуатации — модель, в которой через десять лет видно, какой кронштейн где стоит.
Уровни проработки BIM-модели фасада:
| Уровень проработки | Что содержит модель | Для чего используется |
|---|---|---|
| LOD 200 | концепция: габариты системы, раскладка облицовки | согласование архитектуры |
| LOD 300 | точная геометрия каркаса, узлы, спецификации | стадия КМ, экспертиза |
| LOD 350–400 | деталировка под производство: каждый кронштейн и крепёж | стадия КМД, заказ материалов, монтаж |
| LOD 500 | исполнительная модель построенного фасада | эксплуатация, обслуживание |
Вопросы и ответы
Делаете ли вы проект, расчёт и BIM-модель фасада?
Да. ТОО «VENTFASAD 24» выполняет BIM-проектирование, прочностные расчёты, проекты КМ/КМД и поставляет подсистему REVENTAL с облицовкой — от кассет до HPL-панелей.
Кто должен выполнять расчёт несущей способности вентфасада?
Проектная организация с допуском и опытом расчёта НВФ. ТОО «VENTFASAD 24» выполняет прочностные расчёты по нормам РК и выдаёт комплект КМ/КМД с узлами и спецификациями.
ТОО «VENTFASAD 24» проектирует и комплектует навесные вентилируемые фасады по ҚР ЕЖ / СП РК 5.06-19-2012: обследование, BIM-модель, прочностной расчёт, проект КМ/КМД, поставка подсистемы REVENTAL и облицовки — от кассет и керамогранита до HPL-панелей. Работаем по всему Казахстану: Алматы, Актау, Усть-Каменогорске, Таразе и другие города. Полезные разделы: BIM-проектирование НВФ, BIM-модель вентилируемого фасада, проект КМ (КМД). Позвоните или напишите нам — поможем с вашим объектом на любой стадии.
ҚР ЕЖ 5.06-19-2012 / СП РК 5.06-19-2012 егжей-тегжейлі талдау: Қазақстанда аспалы желдетілетін қасбеттер үшін BIM-жобалау мен есептерді қолдану
ҚР ЕЖ 5.06-19-2012-нің аспалы қасбеттерді жобалауға қойылатын талаптарын ескіше — жазық сызбаларда орындауға болады, ал болмаса BIM-де: әр кронштейн өз маркасын, координатасын және құнын білетін үшөлшемді ақпараттық модельде. Қазақстан девелоперлері техтапсырмада BIM-ді жиірек талап етуде, ал қасбеттер — модель ең тез ақталатын сала. БІЗ BIM-ді НФсВЗ үшін қалай қолданатынымызды айтып беремін.
BIM дәл қасбеттерге не береді
Қасбет — ғимараттың ең «көп бөлшекті» конструкциясы: мыңдаған кронштейндер, профильдер, кассеталар мен метиздер. Жазық сызбаларда олардың саны қолмен және 5–10 % қателіктермен есептеледі, бұл қателер қосымша жеткізулерге, тұрып қалуларға және нысанда қалған артықтарға айналады. BIM-модель спецификацияларды автоматты түрде беріп, кез келген өзгерісте оларды минуттар ішінде қайта есептейді.
Екінші әсер — коллизиялар: қасбет моделі сәулетпен және инженерлік желілермен біріктіріледі, қақтығыстар (кронштейн терезеге тиді, бөгет ауа құбырына, профиль балкон плитасына) құрылыста емес, экранда ұсталады. Үшіншісі — дәл геометрия: нақты жіктері бар қаптаманы орналастыру, 3D тораптар, монтаждаушыларға «шығармашылық түсіндірусіз» түсінікті.
BIM және ережелер жинағының талаптары: мінсіз жұп
Норматив негізделген шешімдерді талап етеді — BIM негіздеуді көрнекі әрі тексерілетін етеді. Қаңқаның беріктік есебі модель деректері бойынша орындалады: нақты аралықтар, нақты жүктемелер, бекіту нүктелерінің дәл саны. Қаптаманы өзгерттіңіз — модель мен есеп келісіп жаңарды, бөлімдер арасында ештеңе «ажырамады».
Жобалық құжаттаманың құрамы модельден шығарылады: таңбалау жоспарлары, жаймалар, тораптар, тізімдемелер. LOD 350–400 деңгейіндегі КМД бөлшектеуі тікелей өндіріске кетеді: қағаз кезеңінсіз профильдер мен кассеталарды пішу. Қабылдауда LOD 500 атқарушы моделі пайдалану қызметі үшін қасбеттің цифрлық паспортына айналады.

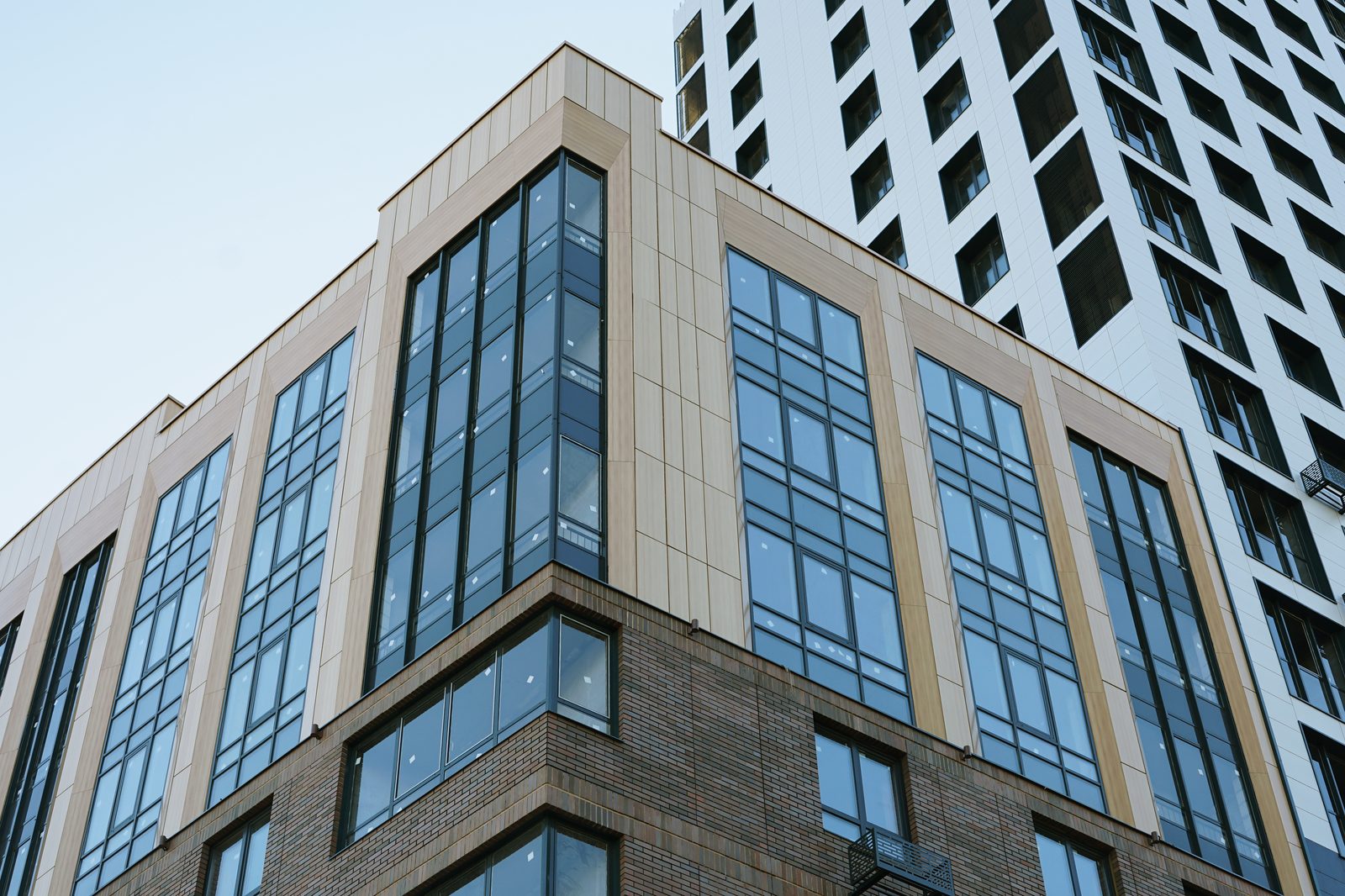

VENTFASAD 24 практикасы: бұл нысанда қалай жұмыс істейді
Біздің процесс: зерттеу және нақты геометрияларды лазерлік сканерлеу → REVENTAL қосалқы жүйесі бар қасбеттің BIM-моделі → ҚР нормалары бойынша беріктік есебі → автоматты спецификациялары бар КМ/КМД жобасы → өндіріс және жинақтау → модель бойынша шеф-монтаж. Күрделі нысандарда модельге QR-байланысы бар монтаж сұлбаларын береміз.
Нысандарымыз бойынша сандық әсер: есеппен оңтайландырудан кейін металл үнемдеу — 10–15 %-ға дейін, жинақтау қателерін қысқарту — іс жүзінде нөлге дейін, өзгерістерді шығару жылдамдығы — апталар орнына сағаттар. Девелопер үшін бұл болжамды бюджет пен кесте; бас мердігер үшін — тұрып қалусыз монтаж; пайдалану қызметі үшін — он жылдан кейін қай кронштейн қайда тұрғанын көрсететін модель.
Қасбеттің BIM-моделін пысықтау деңгейлері:
| Пысықтау деңгейі | Модель нені қамтиды | Не үшін қолданылады |
|---|---|---|
| LOD 200 | тұжырымдама: жүйе габариттері, қаптаманы орналастыру | сәулетті келісу |
| LOD 300 | қаңқаның дәл геометриясы, тораптар, спецификациялар | КМ сатысы, сараптама |
| LOD 350–400 | өндіріске бөлшектеу: әр кронштейн мен бекіткіш | КМД сатысы, материалдарға тапсырыс, монтаж |
| LOD 500 | салынған қасбеттің атқарушы моделі | пайдалану, қызмет көрсету |
Сұрақтар мен жауаптар
Сіздер қасбеттің жобасын, есебін және BIM-моделін жасайсыздар ма?
Иә. «VENTFASAD 24» ЖШС BIM-жобалауды, беріктік есептерін, КМ/КМД жобаларын орындайды және REVENTAL қосалқы жүйесін кассеталардан HPL-панельдерге дейінгі қаптамамен жеткізеді.
Желдетілетін қасбеттің көтергіш қабілетінің есебін кім орындауы керек?
Рұқсаты және НВФ есептеу тәжірибесі бар жобалау ұйымы. «VENTFASAD 24» ЖШС ҚР нормалары бойынша беріктік есептерін орындап, тораптары мен спецификациялары бар КМ/КМД жинағын береді.
«VENTFASAD 24» ЖШС аспалы желдетілетін қасбеттерді ҚР ЕЖ 5.06-19-2012 бойынша жобалайды және жинақтайды: зерттеу, BIM-модель, беріктік есебі, КМ/КМД жобасы, REVENTAL қосалқы жүйесі мен қаптаманы жеткізу — кассеталар мен керамограниттен HPL-панельдерге дейін. Бүкіл Қазақстан бойынша жұмыс істейміз: Алматы, Семейде, Қостанайда, Таразда және басқа қалалар. Кез келген сатыдағы нысаныңызға көмектесеміз — бізге хабарласыңыз.
