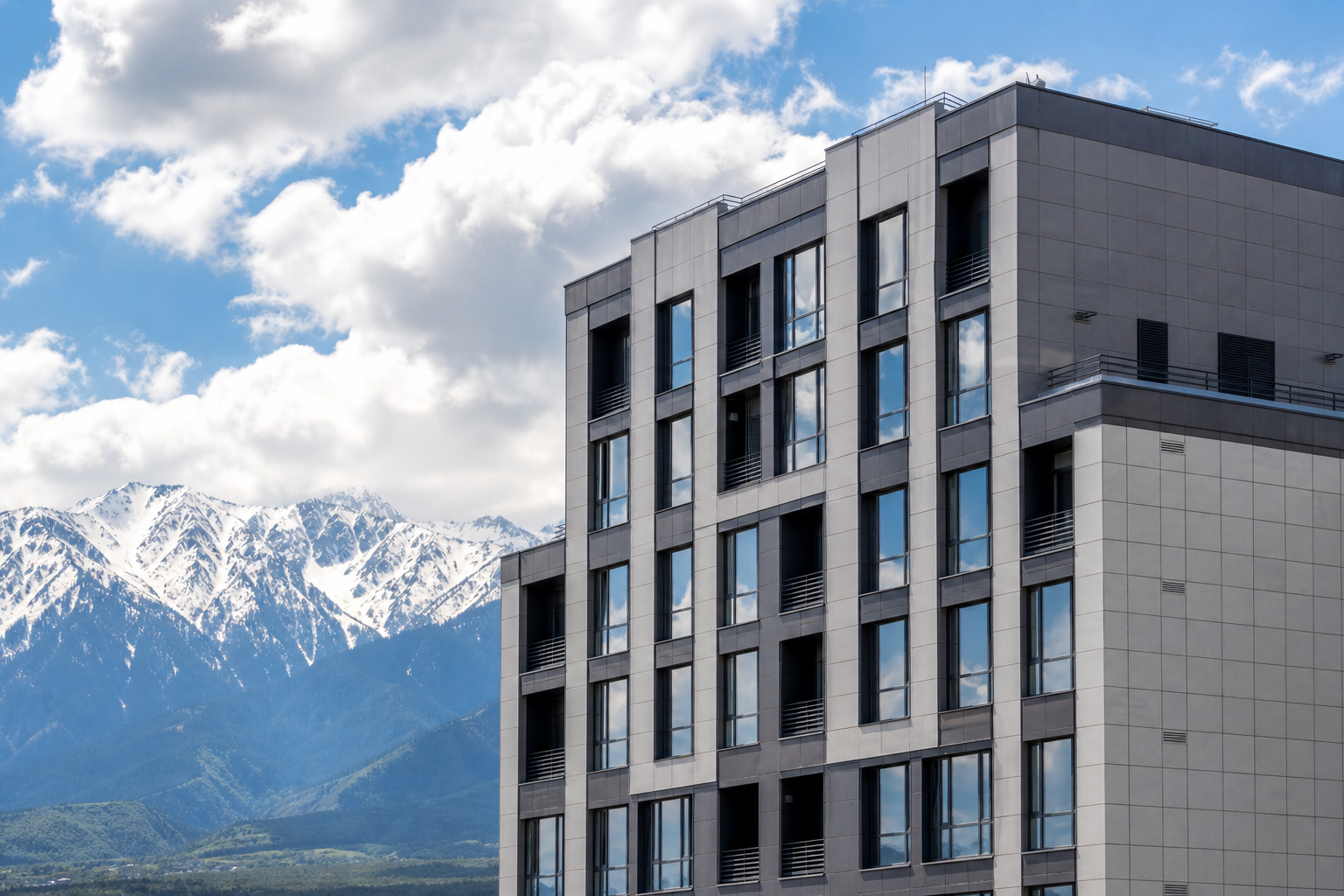

Фасад не должен просто «висеть» — он обязан выдерживать ураганный ветер, собственный вес облицовки и сейсмические толчки, оставаясь в строю десятилетиями. Запрос «Прочность вентфасада» — признак зрелого заказчика, который понимает: красота без несущей способности опасна. Инженер-расчётчик ТОО VENTFASAD 24 рассказывает, как проверяется прочность навесного фасада и что бывает, когда расчётом пренебрегают — с примерами из практики Астане.
Как выполняется прочностной расчёт
Расчёт идёт по цепочке передачи усилий: облицовка → крепёж → профиль → кронштейн → анкер → стена. Для каждого звена проверяются прочность и деформации с нормативными коэффициентами надёжности; профили — на прогиб не более L/200, анкеры — по протоколам натурных испытаний на вырыв. Отдельно рассчитываются краевые зоны фасада, где ветровой отсос максимален: там уменьшают шаг кронштейнов или усиливают сечения. Результат — раскладка элементов и спецификация, в которой каждая позиция обоснована цифрой, а не привычкой.
Сейсмика и запас надёжности: казахстанская специфика
Для сейсмоопасных районов подсистема проверяется не только расчётом, но и испытаниями: фрагмент фасада на вибростенде должен пережить расчётное землетрясение без обрушения облицовки. Подсистема REVENTAL имеет отчёт о сейсмической устойчивости для применения в Алматы и других сейсмозонах РК. Запас надёжности — не «перестраховка», а компенсация реальных отклонений стройки: кривизны стен, разброса прочности основания, качества монтажа. Фасад без запаса работает на пределе уже в день сдачи — и любой ураган становится для него испытанием на выживание.
Какие нагрузки держит вентфасад
Три основные группы: постоянные — собственный вес облицовки, профилей и утеплителя (керамогранит даёт около 30 кг/м², камень — до 90); ветровые — давление и, что важнее, отсос на углах и верхних этажах, где локальные значения вдвое выше средних; сейсмические — инерционные силы при землетрясении, критичные для Алматы и юго-востока РК. Дополнительно учитываются температурные деформации: профиль длиной 6 м при перепаде от −40 до +40 °C меняет длину почти на 6 мм — без компенсационных зазоров система «поведёт» облицовку.
Что проверяет прочностной расчёт по звеньям системы:
| Звено | Нагрузка | Типовое решение при дефиците |
|---|---|---|
| Профиль | прогиб от ветра | увеличить сечение / уменьшить пролёт |
| Кронштейн | вес + отсос | усиленная серия, чаще шаг |
| Анкер | вырыв | другой тип, крепление в перекрытие |
| Краевые зоны | двойной отсос | сгущение креплений |
| Система | сейсмика | испытанная подсистема (REVENTAL) |
Вопросы и ответы
Чем грозит фасад без прочностного расчёта?
В лучшем случае — перерасход металла «на глазок». В худшем — вырыв анкеров и обрушение облицовки при шторме или землетрясении, с ответственностью владельца здания.
Какие данные нужны для расчёта прочности вентфасада?
Город (ветровой/сейсмический район), высота и геометрия фасадов, материал стен, тип и формат облицовки, толщина утеплителя. По этим данным расчёт готовится за несколько дней.
Чем поможет ТОО VENTFASAD 24
Мы закрываем весь цикл: BIM-проектирование и расчёты, комплект чертежей КМ/КМД, поставка классической и межэтажной подсистемы, облицовка под задачу объекта. География — весь Казахстан: Астане и другие города. Консультация инженера бесплатная: опишите объект, и мы предложим решение с ценой за квадратный метр.
Вентфасадтың беріктігі: жел, сейсмика және сенімділік қоры
Қасбет жай ғана «ілініп» тұрмауы керек — ол дауыл желіне, қаптаманың өз салмағына және сейсмикалық дүмпулерге төтеп беріп, ондаған жылдар қатарда қалуға міндетті. «Прочность вентфасада» сұранысы — көтергіш қабілетсіз әдеміліктің қауіпті екенін түсінетін кемел тапсырыс берушінің белгісі. VENTFASAD 24 ЖШС есепші-инженері аспалы қасбеттің беріктігі қалай тексерілетінін және есепті елемегенде не болатынын Астанада тәжірибесінен мысалдармен айтып береді.
Беріктік есебі қалай орындалады
Есеп күштердің берілу тізбегі бойынша жүреді: қаптама → бекіткіш → профиль → кронштейн → анкер → қабырға. Әр буын үшін нормативтік сенімділік коэффициенттерімен беріктік пен деформациялар тексеріледі; профильдер — L/200-ден аспайтын иілуге, анкерлер — жұлып алуға табиғи сынақтар хаттамалары бойынша. Желдің соруы максималды қасбеттің жиек аймақтары бөлек есептеледі: онда кронштейндер қадамын азайтады немесе қималарды күшейтеді. Нәтиже — элементтердің орналасуы және әр позициясы әдетпен емес, санмен негізделген спецификация.
Сейсмика және сенімділік қоры: қазақстандық ерекшелік
Сейсмоқауіпті аудандар үшін қосалқы жүйе тек есеппен ғана емес, сынақтармен де тексеріледі: дірілстендтегі қасбет фрагменті қаптаманы құлатпай есептік жер сілкінісінен өтуі керек. REVENTAL қосалқы жүйесінің Алматы мен ҚР басқа сейсмоаймақтарында қолдануға арналған сейсмикалық төзімділік туралы есебі бар. Сенімділік қоры — «артық сақтық» емес, құрылыстың нақты ауытқуларын өтеу: қабырғалар қисықтығы, негіз беріктігінің шашырауы, монтаж сапасы. Қорсыз қасбет тапсыру күнінің өзінде шегінде жұмыс істейді — кез келген дауыл ол үшін өмір сүру сынағына айналады.
Вентфасад қандай жүктемелерді ұстайды
Үш негізгі топ: тұрақты — қаптаманың, профильдердің және жылытқыштың өз салмағы (керамогранит шамамен 30 кг/м², тас — 90-ға дейін береді); жел — қысым және одан да маңыздысы, орташадан екі есе жоғары жергілікті мәндер болатын бұрыштар мен жоғарғы қабаттардағы сору; сейсмикалық — Алматы мен ҚР оңтүстік-шығысы үшін сыни жер сілкінісі кезіндегі инерциялық күштер. Қосымша температуралық деформациялар ескеріледі: 6 м профиль −40-тан +40 °C-қа дейінгі ауытқуда ұзындығын 6 мм-ге жуық өзгертеді — компенсациялық саңылауларсыз жүйе қаптаманы «қисайтады».
Беріктік есебі жүйе буындары бойынша нені тексереді:
| Буын | Жүктеме | Жетіспегендегі типтік шешім |
|---|---|---|
| Профиль | желден иілу | қиманы ұлғайту / аралықты азайту |
| Кронштейн | салмақ + сору | күшейтілген серия, жиірек қадам |
| Анкер | жұлып алу | басқа түрі, жабынға бекіту |
| Жиек аймақтары | қос сору | бекітулерді жиілету |
| Жүйе | сейсмика | сыналған қосалқы жүйе (REVENTAL) |
Сұрақтар мен жауаптар
Беріктік есебінсіз қасбет немен қауіпті?
Жақсы жағдайда — «көз мөлшерімен» металды артық жұмсау. Жаман жағдайда — дауыл немесе жер сілкінісі кезінде анкерлердің жұлынуы мен қаптаманың құлауы, ғимарат иесінің жауапкершілігімен.
Вентфасадтың беріктік есебіне қандай деректер қажет?
Қала (жел/сейсмикалық аудан), қасбеттердің биіктігі мен геометриясы, қабырға материалы, қаптаманың түрі мен форматы, жылытқыш қалыңдығы. Осы деректер бойынша есеп бірнеше күнде дайындалады.
VENTFASAD 24 ЖШС немен көмектеседі
Біз толық циклді жабамыз: BIM-жобалау және есептер, КМ/КМД сызбалар жинағы, классикалық және қабатаралық қосалқы жүйені жеткізу, нысан міндетіне сай қаптама. География — бүкіл Қазақстан: Астанада және басқа қалалар. Инженер кеңесі тегін: нысанды сипаттаңыз, біз шаршы метр бағасымен шешім ұсынамыз.
