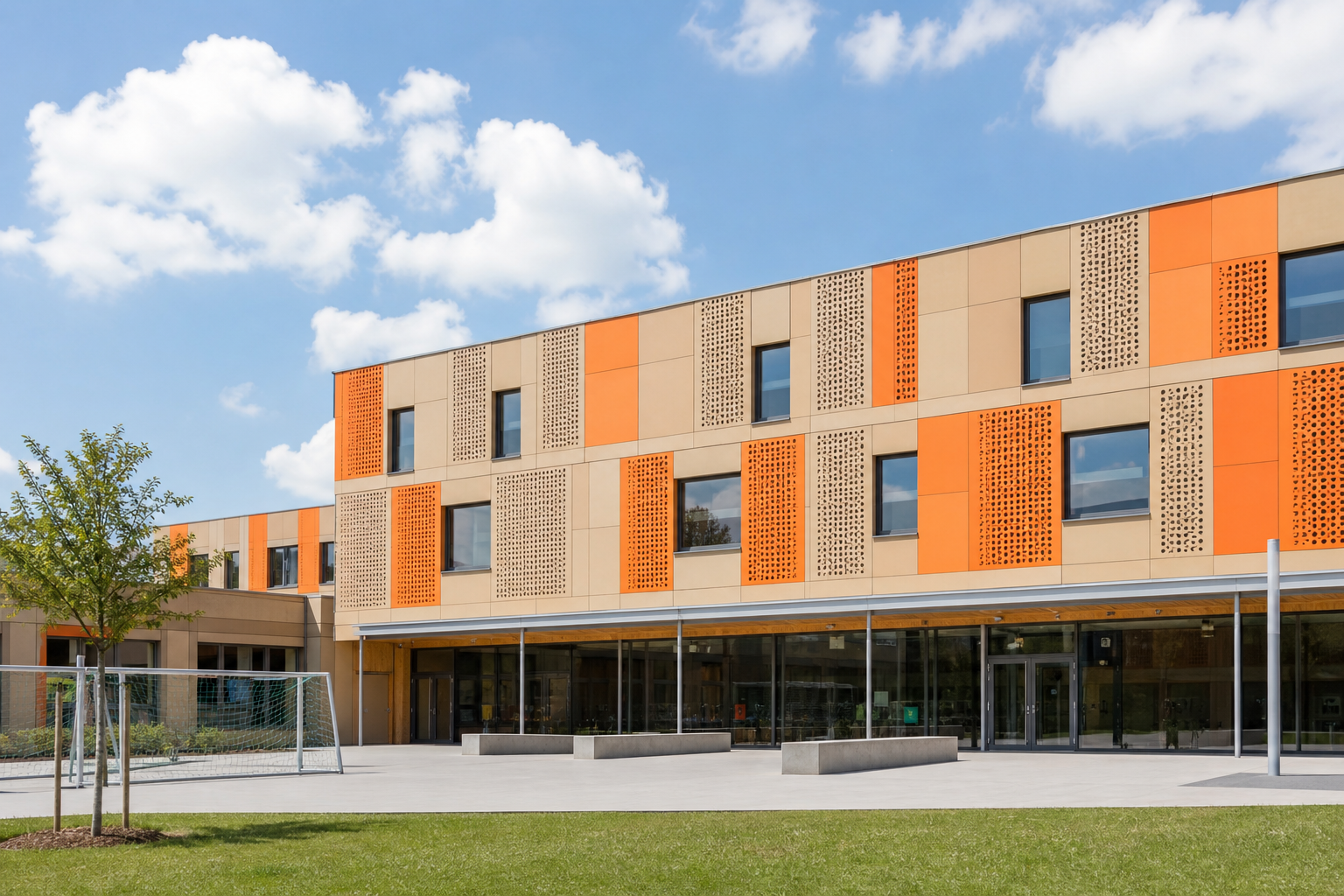

Подсистема — скелет навесного фасада: снаружи её не видно, но именно она держит тонны облицовки десятилетиями. Запрос «подсистема вентфасада» задают и снабженцы, и частные застройщики — и тем и другим важно не ошибиться с материалом, сечением и комплектацией. Эксперт ТОО VENTFASAD 24 объясняет, как устроен несущий каркас НВФ, на примере поставок для объектов в Усть-Каменогорске и по всему Казахстану.
Комплект поставки: что должно приехать на объект
Полный комплект подсистемы — это кронштейны с терморазрывами, направляющие профили, кляммеры или иной крепёж облицовки, анкеры с допуском под ваше основание, заклёпки, паронитовые прокладки и доборные элементы узлов: уголки примыканий, отливы, перфорированные профили для вентиляции цоколя и парапета. Покупая «россыпью» у разных поставщиков, вы берёте на себя стыковку допусков — комплект от одного производителя с проектом снимает этот риск и обычно дешевле на 10–15 % за счёт точной спецификации без запаса «на всякий случай».
Кронштейны: точка передачи нагрузок
Кронштейн воспринимает вес облицовки с утеплителем и ветровой отсос и передаёт их на стену через анкер. Ключевые параметры — несущая способность, вылет (определяется толщиной утеплителя, обычно 90–230 мм) и материал. Усиленные кронштейны ставят на углах и верхних этажах, где ветровые нагрузки максимальны. Под каждый кронштейн обязательна терморазрывная прокладка — без неё через сотни точек крепления уходит до 10 % тепла. Шаг кронштейнов назначает только прочностной расчёт, а не «опыт бригадира».
Профили: Г, П, Т, Z — у каждого своя работа
Г-образный профиль — универсальная вертикальная направляющая для лёгких облицовок; П-образный (шляпный) — основной несущий для кассет и керамогранита на кляммерах; Т-образный держит стык двух плит облицовки; Z-образный работает в горизонтальных схемах и обрешётках под HPL. Толщина металла — от 1,2 мм для алюминия и от 1,0 мм для стали; длина хлыстов до 6 м с обязательными температурными разрывами 8–10 мм между ними. Подбор сечений — задача проекта КМ: «на глаз» профиль не выбирают.
Сравнение материалов подсистемы:
| Параметр | Оцинковка | Алюминий | Нержавейка |
|---|---|---|---|
| Срок службы | 25–40 лет | 50 лет | 50+ лет |
| Вес системы | средний | лёгкий | тяжёлый |
| Цена комплекта | базовая | +30–50 % | +80–120 % |
| Сейсмостойкость | хорошая | отличная | отличная |
| Типовые объекты | жильё, ритейл | высотки, БЦ | знаковые здания |
Вопросы и ответы
Подходит ли подсистема REVENTAL под любую облицовку?
Да, линейка REVENTAL включает решения под керамогранит, кассеты, клинкер, HPL, композит и натуральный камень — с альбомами узлов и отчётом о сейсмической устойчивости.
Можно ли купить подсистему без проекта?
Продать — продадут, но без расчёта вы не знаете шаг и сечения элементов. Это либо перерасход на 15–25 %, либо опасный «недобор». Правильный путь: расчёт → спецификация → поставка.
Вентфасад под ключ от ТОО VENTFASAD 24
ТОО VENTFASAD 24 проектирует и поставляет навесные вентилируемые фасады по всему Казахстану: прочностной расчёт по нормам РК, проект КМ/КМД, подсистема REVENTAL и облицовка — от керамогранита до HPL-панелей. Работаем с объектами в Усть-Каменогорске и других городах. Пришлите параметры здания — посчитаем комплект и смету в течение 1–2 рабочих дней.
REVENTAL вентфасад қосалқы жүйесі: қазақстандық нысандар тәжірибесі
Қосалқы жүйе — аспалы қасбеттің қаңқасы: ол сырттан көрінбейді, бірақ дәл сол тонналаған қаптаманы ондаған жылдар бойы ұстайды. «подсистема вентфасада» сұранысын жабдықтаушылар да, жеке құрылыс салушылар да қояды — екеуіне де материалдан, қимадан және жинақтаудан қателеспеу маңызды. VENTFASAD 24 ЖШС сарапшысы Өскеменде және бүкіл Қазақстандағы нысандарға жеткізілімдер мысалында АЖҚ көтергіш қаңқасының қалай құрылғанын түсіндіреді.
Жеткізілім жинағы: нысанға не келуі керек
Қосалқы жүйенің толық жинағы — термоүзгіштері бар кронштейндер, бағыттаушы профильдер, кляммерлер немесе басқа қаптама бекіткіші, негізіңізге рұқсаты бар анкерлер, тойтармалар, паронит төсемдер және тораптардың қосымша элементтері: жанасу бұрыштықтары, су ағарлар, цоколь мен парапетті желдетуге арналған тесікті профильдер. Әр түрлі жеткізушілерден «бөлек-бөлек» сатып алғанда рұқсаттарды үйлестіруді өз мойныңызға аласыз — жобасы бар бір өндірушінің жинағы бұл тәуекелді алып тастайды және «сақтық қорынсыз» дәл спецификация есебінен әдетте 10–15 %-ға арзан.
Кронштейндер: жүктемелерді беру нүктесі
Кронштейн қаптама мен жылытқыштың салмағын және желдің сору күшін қабылдап, оларды анкер арқылы қабырғаға береді. Негізгі параметрлер — көтергіш қабілет, шығу ұзындығы (жылытқыш қалыңдығымен анықталады, әдетте 90–230 мм) және материал. Күшейтілген кронштейндер жел жүктемесі ең жоғары бұрыштар мен жоғарғы қабаттарға орнатылады. Әр кронштейн астына термоүзгіш төсем міндетті — онсыз жүздеген бекіту нүктелері арқылы жылудың 10 %-ға дейіні кетеді. Кронштейндер қадамын «бригадир тәжірибесі» емес, тек беріктік есебі тағайындайды.
Профильдер: Г, П, Т, Z — әрқайсысының өз жұмысы бар
Г-тәрізді профиль — жеңіл қаптамаларға арналған әмбебап тік бағыттаушы; П-тәрізді (қалпақты) — кляммерлердегі кассеталар мен керамогранитке арналған негізгі көтергіш; Т-тәрізді екі қаптама плитасының жігін ұстайды; Z-тәрізді көлденең схемалар мен HPL астындағы торкөздерде жұмыс істейді. Металл қалыңдығы — алюминий үшін 1,2 мм-ден, болат үшін 1,0 мм-ден; өзектер ұзындығы 6 м-ге дейін, араларында міндетті 8–10 мм температуралық үзілістер. Қималарды таңдау — КМ жобасының міндеті: профильді «көзбен» таңдамайды.
Қосалқы жүйе материалдарын салыстыру:
| Параметр | Мырышталған болат | Алюминий | Тот баспайтын болат |
|---|---|---|---|
| Қызмет мерзімі | 25–40 жыл | 50 жыл | 50+ жыл |
| Жүйе салмағы | орташа | жеңіл | ауыр |
| Жинақ бағасы | базалық | +30–50 % | +80–120 % |
| Сейсмотөзімділік | жақсы | өте жақсы | өте жақсы |
| Типтік нысандар | тұрғын үй, ритейл | биік ғимараттар, БО | маңызды ғимараттар |
Сұрақтар мен жауаптар
REVENTAL қосалқы жүйесі кез келген қаптамаға жарай ма?
Иә, REVENTAL желісі керамогранитке, кассеталарға, клинкерге, HPL-ге, композитке және табиғи тасқа арналған шешімдерді қамтиды — тораптар альбомдары және сейсмикалық төзімділік туралы есеппен.
Қосалқы жүйені жобасыз сатып алуға бола ма?
Сатуын сатады, бірақ есепсіз элементтердің қадамы мен қималарын білмейсіз. Бұл не 15–25 % артық шығын, не қауіпті «жетіспеушілік». Дұрыс жол: есеп → спецификация → жеткізілім.
VENTFASAD 24 ЖШС-нен «кілт тапсыру» вентфасады
VENTFASAD 24 ЖШС бүкіл Қазақстан бойынша аспалы желдетілетін қасбеттерді жобалайды және жеткізеді: ҚР нормалары бойынша беріктік есебі, КМ/КМД жобасы, REVENTAL қосалқы жүйесі және керамограниттен HPL-панельдерге дейінгі қаптама. Өскеменде және басқа қалалардағы нысандармен жұмыс істейміз. Ғимарат параметрлерін жіберіңіз — жинақ пен сметаны 1–2 жұмыс күнінде есептейміз.
