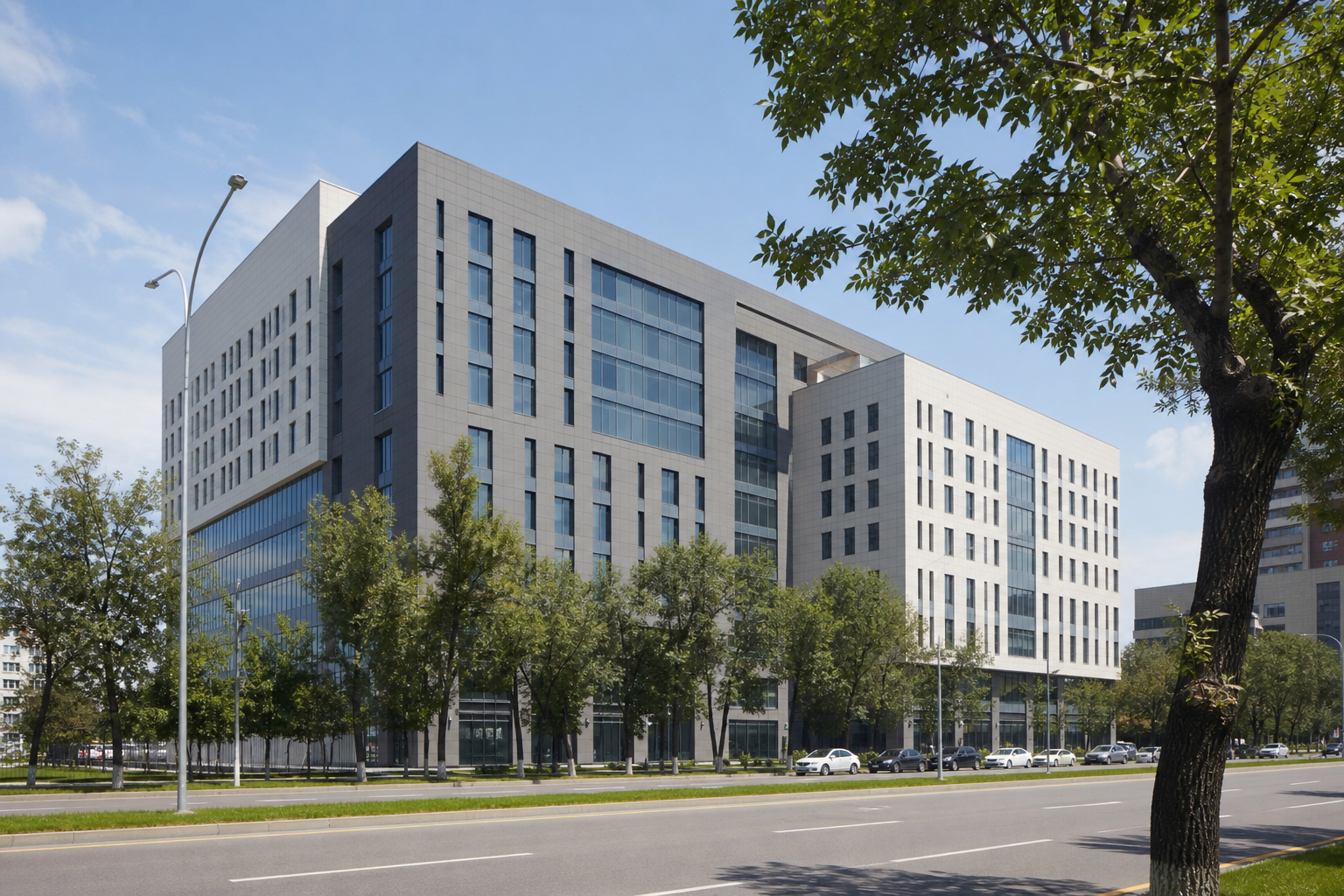

Подсистема — скелет навесного фасада: снаружи её не видно, но именно она держит тонны облицовки десятилетиями. Запрос «подсистема для вентилируемого фасада» задают и снабженцы, и частные застройщики — и тем и другим важно не ошибиться с материалом, сечением и комплектацией. Эксперт ТОО VENTFASAD 24 объясняет, как устроен несущий каркас НВФ, на примере поставок для объектов в Астане и по всему Казахстану.
Материал подсистемы: алюминий, оцинковка, нержавейка
Оцинкованная сталь с полимерным покрытием — рабочая лошадка бюджетных и средних проектов: прочна, доступна, при цинке от 275 г/м² служит 25–40 лет. Алюминиевые сплавы — лёгкие, не корродируют, идеальны для высоток и сейсмики, дороже на 30–50 %. Нержавеющая сталь A2/A4 — максимальный ресурс 50+ лет для знаковых объектов и агрессивных сред. Смешивать металлы в одной системе можно только с изолирующими прокладками — контакт алюминия со сталью без разделения запускает электрохимическую коррозию.
Комплект поставки: что должно приехать на объект
Полный комплект подсистемы — это кронштейны с терморазрывами, направляющие профили, кляммеры или иной крепёж облицовки, анкеры с допуском под ваше основание, заклёпки, паронитовые прокладки и доборные элементы узлов: уголки примыканий, отливы, перфорированные профили для вентиляции цоколя и парапета. Покупая «россыпью» у разных поставщиков, вы берёте на себя стыковку допусков — комплект от одного производителя с проектом снимает этот риск и обычно дешевле на 10–15 % за счёт точной спецификации без запаса «на всякий случай».
Кронштейны: точка передачи нагрузок
Кронштейн воспринимает вес облицовки с утеплителем и ветровой отсос и передаёт их на стену через анкер. Ключевые параметры — несущая способность, вылет (определяется толщиной утеплителя, обычно 90–230 мм) и материал. Усиленные кронштейны ставят на углах и верхних этажах, где ветровые нагрузки максимальны. Под каждый кронштейн обязательна терморазрывная прокладка — без неё через сотни точек крепления уходит до 10 % тепла. Шаг кронштейнов назначает только прочностной расчёт, а не «опыт бригадира».
Сравнение материалов подсистемы:
| Параметр | Оцинковка | Алюминий | Нержавейка |
|---|---|---|---|
| Срок службы | 25–40 лет | 50 лет | 50+ лет |
| Вес системы | средний | лёгкий | тяжёлый |
| Цена комплекта | базовая | +30–50 % | +80–120 % |
| Сейсмостойкость | хорошая | отличная | отличная |
| Типовые объекты | жильё, ритейл | высотки, БЦ | знаковые здания |
Вопросы и ответы
Подходит ли подсистема REVENTAL под любую облицовку?
Да, линейка REVENTAL включает решения под керамогранит, кассеты, клинкер, HPL, композит и натуральный камень — с альбомами узлов и отчётом о сейсмической устойчивости.
Можно ли купить подсистему без проекта?
Продать — продадут, но без расчёта вы не знаете шаг и сечения элементов. Это либо перерасход на 15–25 %, либо опасный «недобор». Правильный путь: расчёт → спецификация → поставка.
Получите расчёт фасада для вашего объекта
Отправьте нам этажность, площадь фасада и тип основания — инженеры ТОО VENTFASAD 24 подберут подсистему, облицовку (керамогранит, клинкер, композит, HPL) и выполнят прочностной расчёт. Поставляем комплекты в Астане и по всему Казахстану со склада в Алматы.
Желдетілетін қасбетке арналған қосалқы жүйе: алюминий, мырышталған болат немесе тот баспайтын болат
Қосалқы жүйе — аспалы қасбеттің қаңқасы: ол сырттан көрінбейді, бірақ дәл сол тонналаған қаптаманы ондаған жылдар бойы ұстайды. «подсистема для вентилируемого фасада» сұранысын жабдықтаушылар да, жеке құрылыс салушылар да қояды — екеуіне де материалдан, қимадан және жинақтаудан қателеспеу маңызды. VENTFASAD 24 ЖШС сарапшысы Астанада және бүкіл Қазақстандағы нысандарға жеткізілімдер мысалында АЖҚ көтергіш қаңқасының қалай құрылғанын түсіндіреді.
Қосалқы жүйе материалы: алюминий, мырышталған болат, тот баспайтын болат
Полимер жабыны бар мырышталған болат — бюджеттік және орта жобалардың «жұмыс аты»: берік, қолжетімді, мырышы 275 г/м²-ден болса 25–40 жыл қызмет етеді. Алюминий қорытпалары — жеңіл, коррозияланбайды, биік ғимараттар мен сейсмикаға тамаша, 30–50 %-ға қымбат. A2/A4 тот баспайтын болат — маңызды нысандар мен агрессивті орталарға арналған 50+ жыл максималды ресурс. Бір жүйеде металдарды тек оқшаулағыш төсемдермен араластыруға болады — алюминийдің болатпен бөлгішсіз жанасуы электрохимиялық коррозияны қоздырады.
Жеткізілім жинағы: нысанға не келуі керек
Қосалқы жүйенің толық жинағы — термоүзгіштері бар кронштейндер, бағыттаушы профильдер, кляммерлер немесе басқа қаптама бекіткіші, негізіңізге рұқсаты бар анкерлер, тойтармалар, паронит төсемдер және тораптардың қосымша элементтері: жанасу бұрыштықтары, су ағарлар, цоколь мен парапетті желдетуге арналған тесікті профильдер. Әр түрлі жеткізушілерден «бөлек-бөлек» сатып алғанда рұқсаттарды үйлестіруді өз мойныңызға аласыз — жобасы бар бір өндірушінің жинағы бұл тәуекелді алып тастайды және «сақтық қорынсыз» дәл спецификация есебінен әдетте 10–15 %-ға арзан.
Кронштейндер: жүктемелерді беру нүктесі
Кронштейн қаптама мен жылытқыштың салмағын және желдің сору күшін қабылдап, оларды анкер арқылы қабырғаға береді. Негізгі параметрлер — көтергіш қабілет, шығу ұзындығы (жылытқыш қалыңдығымен анықталады, әдетте 90–230 мм) және материал. Күшейтілген кронштейндер жел жүктемесі ең жоғары бұрыштар мен жоғарғы қабаттарға орнатылады. Әр кронштейн астына термоүзгіш төсем міндетті — онсыз жүздеген бекіту нүктелері арқылы жылудың 10 %-ға дейіні кетеді. Кронштейндер қадамын «бригадир тәжірибесі» емес, тек беріктік есебі тағайындайды.
Қосалқы жүйе материалдарын салыстыру:
| Параметр | Мырышталған болат | Алюминий | Тот баспайтын болат |
|---|---|---|---|
| Қызмет мерзімі | 25–40 жыл | 50 жыл | 50+ жыл |
| Жүйе салмағы | орташа | жеңіл | ауыр |
| Жинақ бағасы | базалық | +30–50 % | +80–120 % |
| Сейсмотөзімділік | жақсы | өте жақсы | өте жақсы |
| Типтік нысандар | тұрғын үй, ритейл | биік ғимараттар, БО | маңызды ғимараттар |
Сұрақтар мен жауаптар
REVENTAL қосалқы жүйесі кез келген қаптамаға жарай ма?
Иә, REVENTAL желісі керамогранитке, кассеталарға, клинкерге, HPL-ге, композитке және табиғи тасқа арналған шешімдерді қамтиды — тораптар альбомдары және сейсмикалық төзімділік туралы есеппен.
Қосалқы жүйені жобасыз сатып алуға бола ма?
Сатуын сатады, бірақ есепсіз элементтердің қадамы мен қималарын білмейсіз. Бұл не 15–25 % артық шығын, не қауіпті «жетіспеушілік». Дұрыс жол: есеп → спецификация → жеткізілім.
Нысаныңызға қасбет есебін алыңыз
Бізге қабат санын, қасбет ауданын және негіз түрін жіберіңіз — VENTFASAD 24 ЖШС инженерлері қосалқы жүйені, қаптаманы (керамогранит, клинкер, композит, HPL) таңдап, беріктік есебін орындайды. Жинақтарды Астанада және бүкіл Қазақстанға Алматыдағы қоймадан жеткіземіз.
