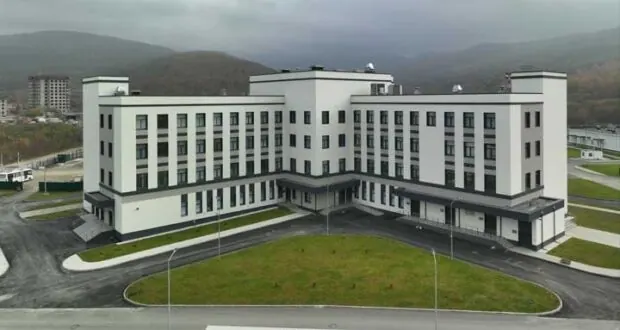

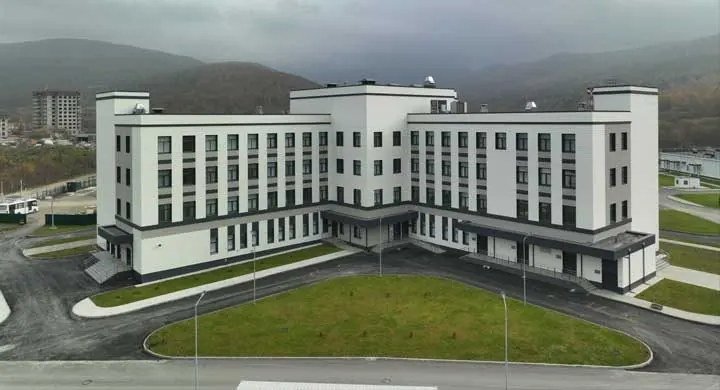

Вентилируемые навесные фасады с алюминиевой рейкой

Облицовка фасада линеарными панелями на подсистеме REVENTAL
Облицовка фасада линеарными панелями на алюминиевой подсистеме REVENTAL — это современное решение для создания долговечных, архитектурно выразительных и пожаробезопасных вентилируемых фасадов с классом горючести облицовки НГ. Система рассчитана на эксплуатацию в суровых климатических условиях Казахстана и стран СНГ, обеспечивая стабильную геометрию фасада и сохранение внешнего вида на протяжении десятилетий за счет применения малокоррозионного сплава 6060 и продуманной вентзазорной конструкции.
Преимущества линеарных панелей на вентфасаде
Линеарные панели формируют строгий горизонтальный или вертикальный рисунок фасада, подчеркивая объем здания и позволяя реализовывать сложные архитектурные идеи без утраты технической надежности конструкции. В сочетании с подсистемой REVENTAL они обеспечивают высокий уровень пожарной безопасности, устойчивость к ветровым и сейсмическим нагрузкам, а также полноценную вентиляцию ограждающей конструкции, предотвращающую накопление влаги и разрушение несущих стен.
Выразительный архитектурный ритм за счет четких линейных теней и равномерной разбивки фасадных полос по высоте и ширине здания.Совместимость с любой подсистемой REVENTAL: классической с Т‑образными профилями и коробчатыми направляющими, а также с L/T‑профильной системой для комбинированной облицовки.Четкая геометрия и отсутствие «волны» на плоскости за счет жестких направляющих HIS и RLS, точного расчета шага кронштейнов и использования анкерного крепежа с подтвержденной несущей способностью.Безопасность для высотных зданий: применяются негорючие панели с классом горючести НГ и алюминиевые несущие элементы с подтвержденной сейсмостойкостью конструкции.Комфортный микроклимат внутри здания благодаря постоянному воздухообмену в вентзазоре и выносу точки росы из тела несущей стены.Сокращение эксплуатационных затрат: фасад не требует регулярного ремонта, панели устойчивы к ультрафиолету, атмосферным осадкам и загрязнению городской средой.
Подсистема REVENTAL для линеарных панелей
Подсистема REVENTAL представляет собой алюминиевую несущую конструкцию, включающую кронштейны различных типов (S, M, L, XL), вертикальные направляющие HIS и RLS, соединительные элементы и доборные профили для узлов примыкания и оформления архитектурных деталей. Все основные элементы производятся из маложелезистого алюминиевого сплава 6060 в состоянии Т6, что обеспечивает высокую коррозионную стойкость, устойчивость к циклическим нагрузкам и гарантированный срок службы вентфасада не менее 50 лет даже в агрессивной городской атмосфере.
Кронштейны HIS и RLS разной длины (малая, средняя, большая, усиленная серия XL) позволяют компенсировать неровности несущих стен и создавать фасад по требуемой толщине теплоизоляции.П‑образные профили HIS (57х82, 75х82, 95х82, 125х82, 150х82, 170х82) служат базовыми несущими направляющими для крепления линеарных панелей и других облицовок.L‑ и T‑профили RLS применяются для формирования подсистемы под комбинации линеарных панелей с кассетами, HPL‑панелями, фиброцементом и керамогранитом на одном фасаде.Удлинители П‑образного типа и специальные закладные обеспечивают наращивание вылета кронштейнов, а также надежное соединение направляющих по высоте без потери несущей способности.Все элементы подсистемы рассчитаны на восприятие ветровых нагрузок и собственного веса облицовки с учетом требований СП по нагрузкам и воздействиям и включены в альбомы технических решений REVENTAL для различных типов облицовки.
Технические особенности конструкции
Вентилируемый фасад с линеарными панелями на подсистеме REVENTAL проектируется с учетом действующих норм по прочности, огнестойкости, защите от коррозии и сейсмической устойчивости для конкретного региона строительства. Для каждого проекта выполняется индивидуальный прочностной расчет: определяется шаг кронштейнов и направляющих, проверяется несущая способность основания и анкеров, рассчитываются прогибы облицовки, а также температурные деформации алюминиевых профилей с учетом длины пролета и способа крепления панелей.
Проектирование ведется в среде BIM с разработкой детальной 3D‑модели вентфасада, что обеспечивает точность привязки узлов до ±1 мм и минимизацию отходов при раскрое алюминиевых профилей и панелей.В конструкции предусмотрен непрерывный вентиляционный зазор и элементы отвода конденсата, а также узлы примыкания с пожарными отсечками и разделками для предотвращения распространения огня по фасаду.Крепеж и соединительные элементы подбираются из нержавеющей стали или оцинкованной стали с соответствующей защитой, исключающей потеки и коррозионные повреждения облицовки.Линеарные панели устанавливаются на несущие направляющие с учетом температурных зазоров и компенсации удлинения алюминия, что предотвращает коробление и появление внутренних напряжений в облицовке.Во всех узлах предусматривается удобный доступ для обслуживания и локальной замены панелей без демонтажа больших участков фасада.
Пожарная безопасность и класс горючести НГ
Для облицовки вентфасада с линеарными панелями применяются негорючие материалы с классом горючести НГ, что особенно важно для высотных зданий, объектов повышенной ответственности, больниц, учебных заведений и торгово‑развлекательных центров. Негорючие панели в сочетании с алюминиевой подсистемой REVENTAL и правильно спроектированными пожарными отсечками обеспечивают локализацию очага возгорания и препятствуют быстрому распространению пламени по фасадной плоскости.
Соответствие требованиям технических регламентов по пожарной безопасности к навесным фасадам с воздушным зазором, включая ограничение применения горючих утеплителей и облицовок выше определенной этажности.Негорючие линеарные панели не поддерживают горение и не выделяют значительного количества дыма и токсичных продуктов при воздействии высоких температур.Опорные элементы подсистемы из сплава 6060 сохраняют несущую способность при расчетных пожарных воздействиях в пределах времени, необходимого для эвакуации людей и работы пожарных подразделений.В узлах примыкания к оконным проемам, парапетам и межэтажным перекрытиям предусматриваются пожарные рассечки, выполненные из негорючих материалов, которые блокируют распространение огня в вентзазоре.
Долговечность и коррозионная стойкость
Подсистема REVENTAL разрабатывалась с расчетным сроком службы не менее 50 лет, что подтверждено результатами испытаний и заключениями независимых лабораторий по коррозионной стойкости и несущей способности конструкции. Маложелезистый алюминиевый сплав 6060 обладает высокой устойчивостью к атмосферной коррозии, поэтому элементы подсистемы не требуют сложного обслуживания, а риск локальных очагов питтинга минимален даже в условиях городской среды с повышенной влажностью и загазованностью.
Испытания подсистемы на коррозионную стойкость и долговечность подтверждены заключениями специализированных институтов с прогнозируемым ресурсом не менее 50 лет эксплуатации.Система доказала свою работоспособность при сейсмических воздействиях, что особенно важно для регионов с балльностью до 9 по шкале MSK‑64, где вентфасад должен сохранять целостность при сильных колебаниях.Конструкция проектируется с учетом температурных и ветровых циклов, поэтому даже при многократных нагрузках в течение всего срока службы не происходит усталостного разрушения кронштейнов и направляющих.Благодаря использованию заводских заготовок и элементов с контролируемой геометрией снижается риск ошибок при монтаже, что напрямую влияет на долговечность и работоспособность всей системы.
Области применения линеарных панелей
Вентилируемые фасады с линеарными панелями рекомендуются для объектов, где важны архитектурная выразительность, пожарная безопасность и высокая надежность фасадной оболочки. Панели легко интегрируются в сложные фасадные композиции и гармонично сочетаются с керамогранитом, HPL‑панелями, фиброцементными плитами, композитными кассетами и натуральным камнем, что позволяет реализовывать многофункциональные архитектурные решения на одном здании.
Жилые комплексы и многоэтажные дома, где требуется долговечная и безопасная фасадная система с минимальными эксплуатационными затратами.Офисные центры и бизнес‑парки с акцентом на современную архитектуру, четкий ритм фасада и возможность брендирования объекта за счет цветовых решений панелей.Торгово‑развлекательные центры, выставочные павильоны, вокзалы и аэропорты, где важны устойчивость к интенсивной эксплуатации и высокий класс пожарной безопасности.Образовательные, медицинские и административные учреждения, в том числе здания повышенной категории ответственности, для которых нормативно предъявляются наиболее строгие требования по огнестойкости и надежности ограждающих конструкций.Реконструкция существующих зданий с одновременным повышением энергоэффективности, улучшением теплотехнических характеристик стен и радикальным обновлением архитектурного облика.
Совместимость с другими облицовками
Одно из ключевых преимуществ вентфасада на подсистеме REVENTAL — возможность сочетать линеарные панели с другими облицовочными материалами в рамках одного проекта без переработки базовых элементов системы. На одной подсистеме можно реализовать композиции с керамогранитом, HPL‑панелями, фиброцементными плитами, композитными и стальными кассетами, натуральным камнем и клинкерной плиткой, используя единый набор кронштейнов, направляющих и узлов.
Для каждой облицовки разработан отдельный альбом технических решений с узлами и рекомендациями по монтажу, что упрощает интеграцию линеарных панелей в комбинированные фасады.Единая логика проектирования и привязки подсистемы позволяет избежать конфликтов в узлах сопряжения разных материалов и минимизировать количество нестандартных деталей.Комбинирование текстур и форм — линеарные панели, крупноформатные плиты, кассеты — позволяет архитектору добиться уникального визуального образа здания без компромиссов по надежности и безопасности.
Проектирование, расчеты и сопровождение
Каждый объект с облицовкой из линеарных панелей на подсистеме REVENTAL проходит полный цикл инженерной проработки: от предварительного подбора схемы подсистемы, типа панелей и толщины теплоизоляции до выдачи рабочей документации, карт раскроя и ведомостей материалов для производства и строительной площадки. Такой подход снижает риск ошибок при монтаже, обеспечивает стабильное качество работ и позволяет точно планировать бюджет проекта на раннем этапе.
На стадии коммерческого предложения выполняются узлы и укрупненный прочностной расчет, что дает заказчику уверенность в технической реализуемости решения и правильности бюджета в условиях сложной эксплуатации.Рабочая документация формируется на основе BIM‑модели фасада: спецификации профилей, кронштейнов, крепежа, перечни облицовочных панелей с индивидуальными размерами и схемами расположения.Проект сопровождается техническими консультациями на протяжении всего срока строительства: от шеф‑монтажа при выходе бригад на объект до приемки фасада и сдачи исполнительной документации.
Эксплуатация и обслуживание
Вентилируемый фасад с линеарными панелями на подсистеме REVENTAL разрабатывается как малозатратное в обслуживании решение с минимальными требованиями к регулярному ремонту. При соблюдении проектных решений и рекомендаций по монтажу фасад сохраняет геометрию и декоративные свойства в течение всего расчетного срока службы, а периодические работы ограничиваются визуальными осмотрами, локальной очисткой поверхности и, при необходимости, заменой отдельных панелей или крепежных элементов.
Возможность локальной замены отдельных линеарных панелей без демонтажа соседних участков фасада благодаря продуманной схеме крепления и доступности крепежа.Устойчивость к загрязнению городской средой и атмосферным воздействиям: панели не требуют регулярной окраски и специализированной обработки.Использование качественного служебного и крепежного металла предотвращает появление ржавых потеков и локальных коррозионных повреждений на видимой части фасада.
Итоговые преимущества системы
Облицовка фасада линеарными панелями на подсистеме REVENTAL объединяет архитектурную выразительность, пожарную безопасность с классом горючести НГ, высокую долговечность и техническую надежность всех элементов конструкции. Благодаря комплексному подходу к проектированию, наличию технических свидетельств и экспертных заключений на подсистему и подтвержденной сейсмостойкости система уверенно применяется как на новых объектах, так и при реконструкции зданий с повышенными требованиями к сроку службы и безопасности.
Подтвержденный ресурс не менее 50 лет при эксплуатации в различных климатических зонах.Наличие технических свидетельств и экспертных заключений на разные типы облицовок, в том числе негорючие линеарные панели.Гибкость архитектурных решений и совместимость с широким спектром материалов, используемых во вентилируемых фасадах.Полное сопровождение проекта от стадии концепции до сдачи объекта в эксплуатацию.
