Наборный алюминиевый карниз Alucom
Наборный алюминиевый карниз Alucom — фасадный карниз здания, который собирают из экструдированных алюминиевых профилей прямо на объекте. Профили разной формы соединяются между собой замком, и из одного набора получаются и лёгкий межэтажный пояс, и мощный венчающий карниз с выносом больше 700 мм. Карниз на фасаде из алюминия весит в разы меньше бетонного или гипсового, держит идеально ровную линию на десятках метров и монтируется на ту же подсистему, что и вентилируемый фасад. ТОО «VENTFASAD 24» поставляет карнизы Alucom в Алматы, Астану и другие города Казахстана и помогает подобрать вариант под проект.

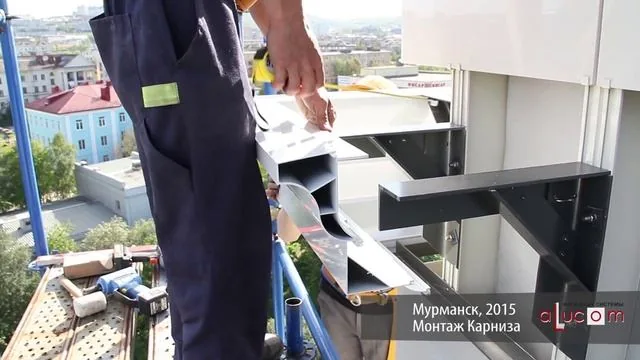

Видео: монтаж наборного карниза Alucom
В ролике производителя показан монтаж алюминиевого карниза на навесной фасад: профили заводят на кронштейны каркаса и защёлкивают один в другой. Видно, как из нескольких простых элементов на высоте собирается многоступенчатый карниз.

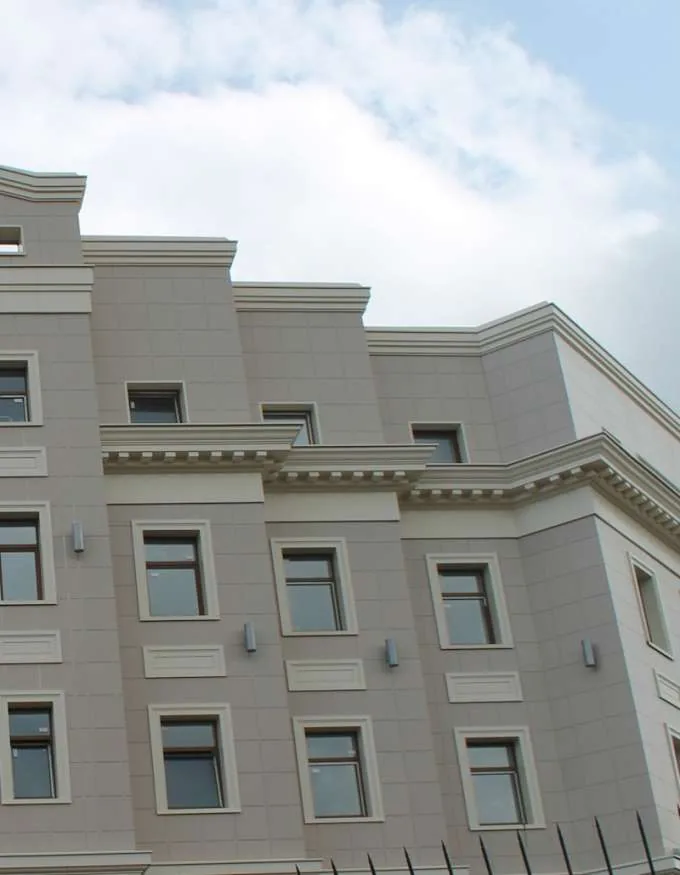

Что такое карниз здания и зачем он фасаду
Карниз — выступающий горизонтальный элемент фасада. У него две задачи. Первая — защитная: карниз отводит дождевую воду и талый снег от плоскости стены, прикрывает верхний край облицовки и стык фасада с кровлей. Вторая — архитектурная: карниз делит фасад на ярусы, задаёт ритм и масштаб здания, отбрасывает тень, за счёт которой фасад выглядит объёмным даже в пасмурную погоду.
По месту на здании различают несколько видов карнизов:
- Венчающий карниз — завершает фасад наверху, у парапета или кровли. Самый крупный по выносу и высоте, именно его чаще всего имеют в виду, когда говорят «карниз здания».
- Межэтажный карниз (пояс) — проходит между этажами, отделяет цоколь или первые этажи от верхних, подчёркивает горизонтальное членение фасада.
- Надоконный карниз (сандрик) и небольшие карнизы над проёмами — защищают откосы от воды и выделяют окна.
- Декоративные карнизы для фасада — тяги и пояски без функции водоотвода, которые используют для пропорций и деталировки.
Раньше карнизы выкладывали из кирпича или вытягивали по штукатурке, позже стали отливать из бетона, стеклофибробетона, полиуретана и пенопласта. Наборный алюминиевый карниз — индустриальная альтернатива: та же классическая пластика, но из металла, который не гниёт, не трескается и не впитывает воду.

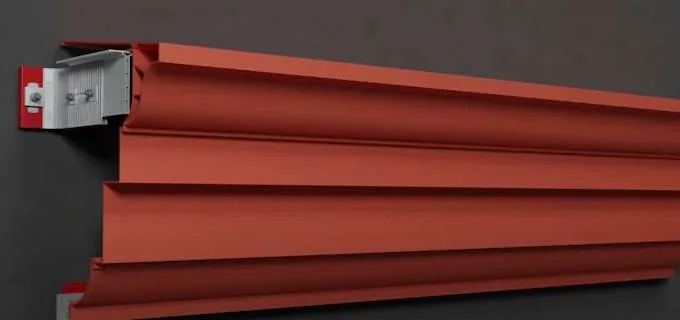

Как устроен наборный карниз Alucom
Карниз собирают из экструдированных профилей серии COR. По данным производителя, в линейке 14 профилей разной геометрии. Они соединяются друг с другом через специальное замковое соединение в произвольном порядке; в одну сборку можно поставить 10 и более элементов. В типовых решениях сверху стоит верхний профиль-козырёк (COR 01 и его модификации), под ним — выкружки и полочки (COR 02, COR 03), плоские фризовые вставки (COR 05) и нижний завершающий профиль (COR 04).
Профили окрашивают на заводе и поставляют линейными элементами. Собирают их непосредственно при монтаже, поэтому на объект не нужно везти громоздкие готовые секции. Углы карниза можно заказать готовыми у производителя или выполнить силами монтажной организации.
Главное отличие от гнутых и литых изделий — экструзия. Профиль выдавливают через матрицу, и его сечение одинаково по всей длине. Благодаря этому карниз не «гуляет» на длинных прямых участках фасада: линия остаётся ровной без подгонки по месту. Экструдированный алюминий жёсткий при небольшом весе, поэтому каркасу нужно минимум крепёжных элементов. Повреждённый участок легко заменить, не разбирая весь карниз.
28 типовых вариантов: вынос и высота карниза
Производитель разработал 28 типовых вариантов сборки. Вынос (насколько карниз выступает от плоскости фасада) — от 144 до 754 мм, высота — от 251 до 1291 мм. Варианты можно менять: добавить фризовую вставку, убрать полочку или собрать собственный профиль по чертежу архитектора.
| Вариант | Вынос, мм | Высота, мм | Профили сверху вниз |
|---|---|---|---|
| 01 | 215 | 251 | COR 05.1, 01.2, 05.1 |
| 02 | 509 | 856 | COR 01.1, 03.1, 02.2, 03.2, 05, 04 |
| 03 | 325 | 940 | COR 01.1, 02.2, 03.2, 05, 05, 04 |

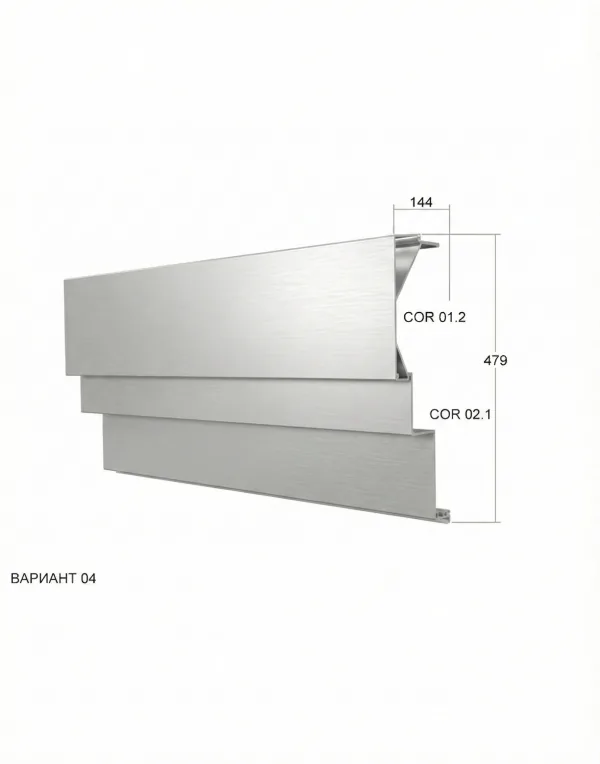

| 04 | 144 | 479 | COR 01.2, 02.1 |
| 05 | 166 | 347 | COR 01.2, 03.2 |

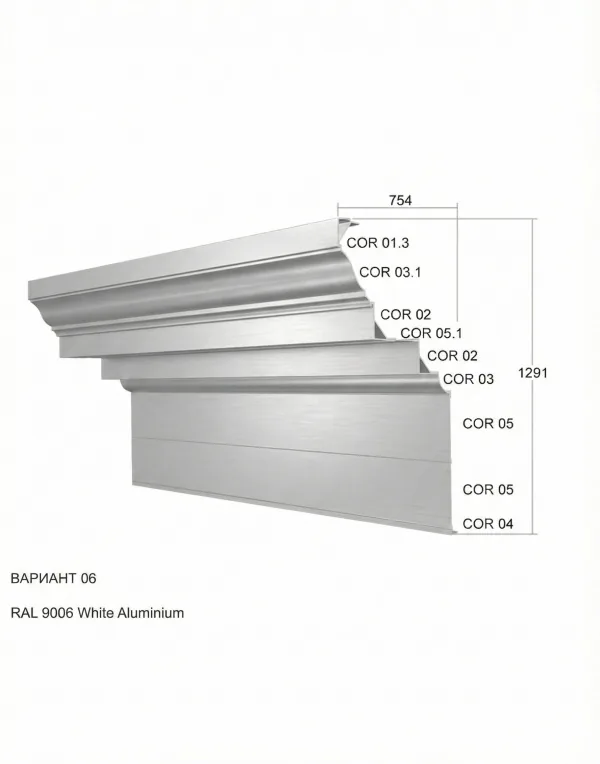

| 06 | 754 | 1291 | COR 01.3, 03.1, 02, 05.1, 02, 03, 05, 05, 04 |
| 07 | 185 | 793 | COR 01.2, 02.1, 05, 04 |
| 08 | 280 | 425 | COR 01, 02.1, 04 |
| 09 | 235 | 560 | COR 01.1, 03.2, 05, 04 |
| 10 | 430 | 425 | COR 01, 05.1, 02.1, 04 |
| 11 | 306 | 777 | COR 01.1, 03, 02.1, 05, 04 |
| 12 | 292 | 662 | COR 01.1, 03.1, 05, 04 |

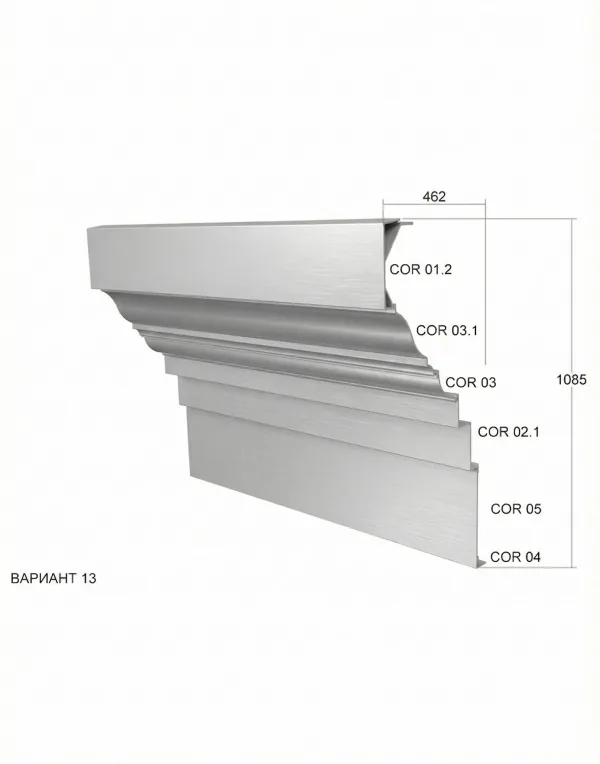

| 13 | 462 | 1085 | COR 01.2, 03.1, 03, 02.1, 05, 04 |
| 14 | 456 | 831 | COR 01.3, 03.2, 03, 03.1, 05, 04 |
| 15 | 363 | 456 | COR 01.3, 03.2, 03.1, 04 |
| 16 | 417 | 528 | COR 01.3, 03, 02.2, 03.1, 04 |
| 17 | 446 | 648 | COR 01.2, 03, 02.2, 03.1, 04 |
| 18 | 356 | 558 | COR 01.2, 03, 03.1, 04 |
| 19 | 634 | 953 | COR 01.2, 03, 03.1, 05.1, 03.2, 05, 04 |
| 20 | 356 | 848 | COR 01.2, 03, 03.1, 05, 04 |

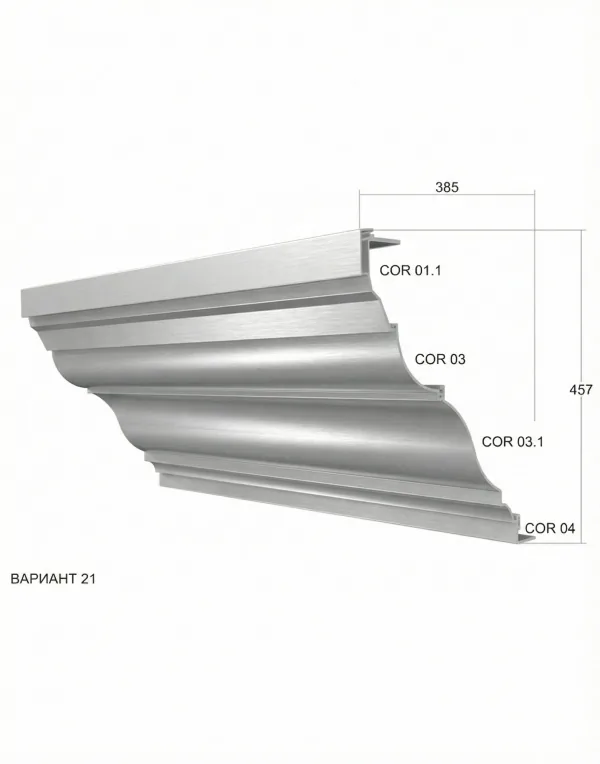

| 21 | 385 | 457 | COR 01.1, 03, 03.1, 04 |
| 22 | 382 | 462 | COR 01.1, 02.2, 03.1, 04 |
| 23 | 289 | 631 | COR 01.1, 02.2, 03, 05, 04 |
| 24 | 356 | 655 | COR 01, 02.2, 03, 05, 04 |
| 25 | 448 | 775 | COR 01, 02.2, 03.1, 05, 04 |
| 26 | 358 | 395 | COR 01, 03.1, 04 |
| 27 | 264 | 473 | COR 01.2, 03.1, 04 |
| 28 | 264 | 763 | COR 01.2, 03.1, 05, 04 |
Размеры — по схемам производителя для типовых сборок. Точные габариты под ваш объект фиксируются в проекте.
Как подобрать карниз для фасада дома или общественного здания
Размер карниза зависит от высоты здания, шага этажей и того, с какого расстояния на фасад будут смотреть. Ориентиры для выбора:
- Надоконные и межэтажные пояса на жилом доме в 3–9 этажей — компактные сборки с выносом 150–300 мм (варианты 01, 04, 05, 07, 09). Они дают чёткую тень и не перегружают фасад.
- Межэтажный карниз над цоколем или стилобатом торгового центра, бизнес-центра — средние сборки 300–450 мм с выкружкой (варианты 15–18, 21, 22, 26).
- Венчающий карниз многоэтажного здания — крупные многоступенчатые варианты с выносом 450–750 мм и высотой до 1,3 м (02, 06, 13, 14, 19, 25). На высоте 50–70 м карниз «читается» с улицы только при таком масштабе.
- Декоративные карнизы для фасада в неоклассике — сочетание нескольких поясов разного размера из одной серии профилей: все элементы одной пластики, поэтому фасад выглядит цельным.
Для уличных карнизов на фасад в Казахстане важен и климат: перепады температур, снеговые нагрузки, сильный ветер в Астане и сейсмичность в Алматы. Лёгкий алюминиевый карниз даёт меньшую нагрузку на кронштейны и стену, чем бетонный или каменный, а металл не разрушается от циклов замерзания и оттаивания.
Алюминий или пенопласт, полиуретан, стеклофибробетон
| Алюминиевый карниз Alucom | Карнизы из пенопласта и полиуретана | Стеклофибробетон | |
|---|---|---|---|
| Горючесть | Алюминий негорюч | Горючие материалы, на вентфасадах ограничены требованиями пожарной безопасности | Негорюч |
| Вес | Небольшой | Очень лёгкие | Тяжёлый, нужны усиленные кронштейны |
| Геометрия на длинных участках | Постоянное сечение экструзии, ровная линия | Стыки отдельных элементов, возможна волна | Стыки секций, подгонка по месту |
| Монтаж | Сухой, на каркас, в любое время года | Клей и шпаклёвка, только в тёплый сезон | Краном или лебёдкой, секции крупные |
| Ремонт | Замена отдельного профиля | Восстановление штукатурного слоя | Ремонт сколов, замена секции |
| Цвет | Заводская окраска в любой RAL | Окраска фасадной краской по месту | Окраска или естественный цвет бетона |
Карнизы из пенопласта для фасада привлекают ценой и малым весом, но на навесных вентилируемых фасадах их применение ограничено требованиями к горючести облицовки, а штукатурный слой со временем трескается. Алюминиевый карниз монтируется на ту же подсистему, что и облицовка, и становится частью негорючего фасада.
Монтаж на навесной вентилируемый фасад
Карниз крепят к каркасу из кронштейнов и направляющих. Каркас может сделать ваша подрядная организация, а может быть рассчитан и поставлен в составе фасадной системы. Монтаж сухой, без мокрых процессов, поэтому вести его можно в любое время года — для строек в Казахстане это важно, сезон отделочных работ здесь короткий.
Порядок работ: по проекту размечают линию карниза, устанавливают кронштейны и направляющие, затем навешивают профили в последовательности, которую задаёт схема варианта, соединяют их на замках и в конце ставят углы.
Для каркаса подходят подсистемы из нашего каталога — REVENTAL и SIAL. Расчёт кронштейнов под карниз и узлы примыкания к облицовке входят в проект вентфасада КМ/КМД.
Цвет и сочетание с облицовкой
Профили окрашивают в любой цвет по каталогу RAL. Карниз можно сделать в тон облицовки или контрастным: светлый карниз на тёмном фасаде, металлик RAL 9006 на керамограните, терракотовый или красно-коричневый на светлых кассетах. Карниз Alucom хорошо сочетается с алюминиевыми линеарными панелями Alucom, кассетами из окрашенного листового алюминия, композитными панелями и керамогранитом.
Как заказать карниз в Алматы и Казахстане
Для расчёта пришлите нам:
- фасады и разрезы здания или фотографии с размерами;
- длину карниза по каждой стороне и количество наружных и внутренних углов;
- выбранный вариант из таблицы или эскиз архитектора;
- цвет по RAL;
- нужен ли каркас и проект крепления.
Мы подберём вариант сборки, посчитаем количество профилей, углов и элементов крепления и назовём стоимость и срок поставки. Цена зависит от варианта, длины и цвета, поэтому называется по запросу. Позвоните или оставьте заявку на странице контактов.
Частые вопросы
Чем наборный карниз отличается от гнутого из листа?
Гнутый карниз делают из листового металла на листогибе, и его форма ограничена простыми гранями. Наборный собирают из экструдированных профилей с выкружками и полочками, поэтому он повторяет классическую пластику и сохраняет ровную линию на длинных участках.
Можно ли сделать карниз нестандартной формы?
Да. 28 вариантов — это типовые сборки. Профили соединяются в произвольном порядке, поэтому под проект можно собрать свою комбинацию.
Какая гарантия на алюминиевый карниз?
По данным производителя, на алюминиевые конструкции Alucom действует гарантия 50 лет. Условия для вашего объекта уточняйте при заказе.
Можно ли установить карниз на уже готовый фасад?
Да, если в зоне карниза есть возможность закрепить кронштейны к несущей стене. Обычно карниз закладывают в проект вентфасада сразу, но на реконструкции его ставят и отдельно.
